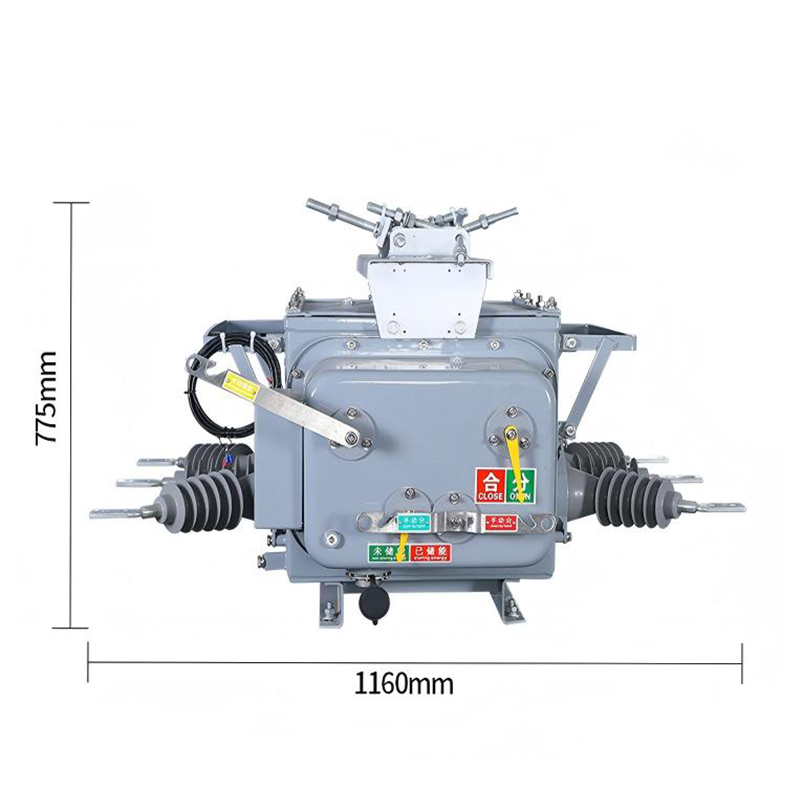

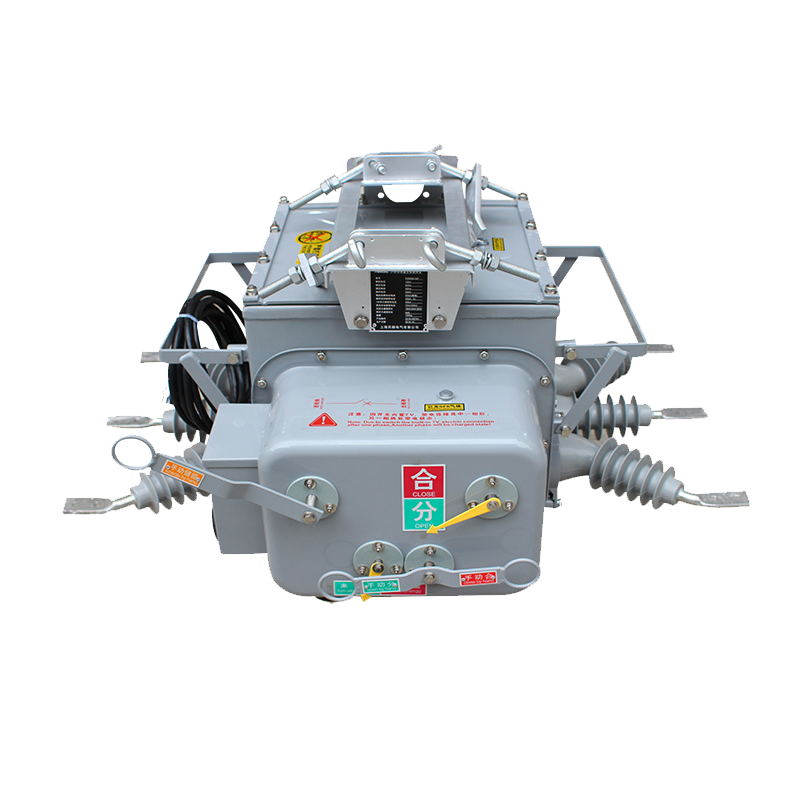

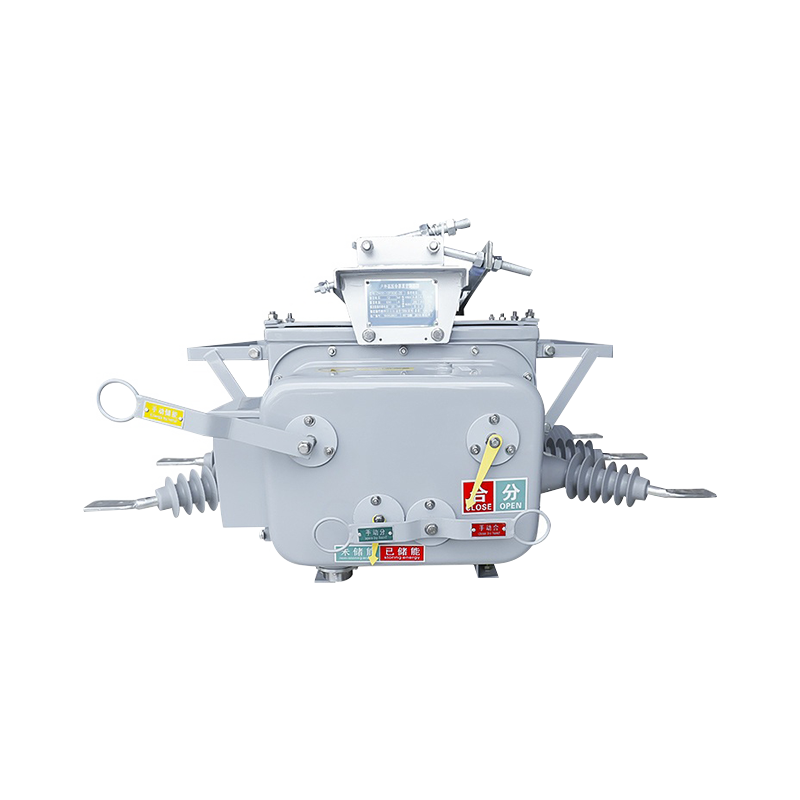

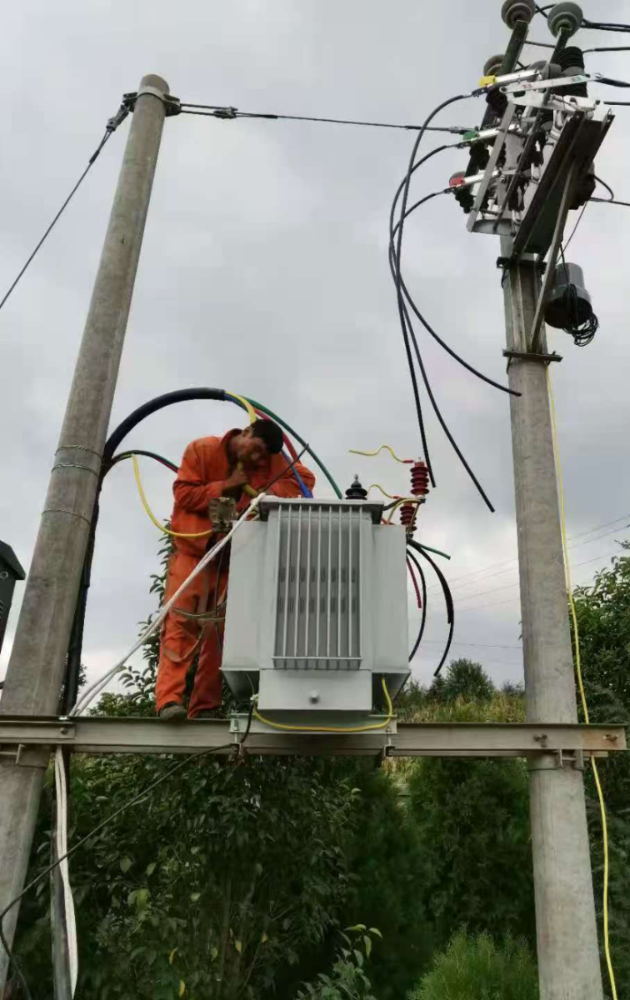

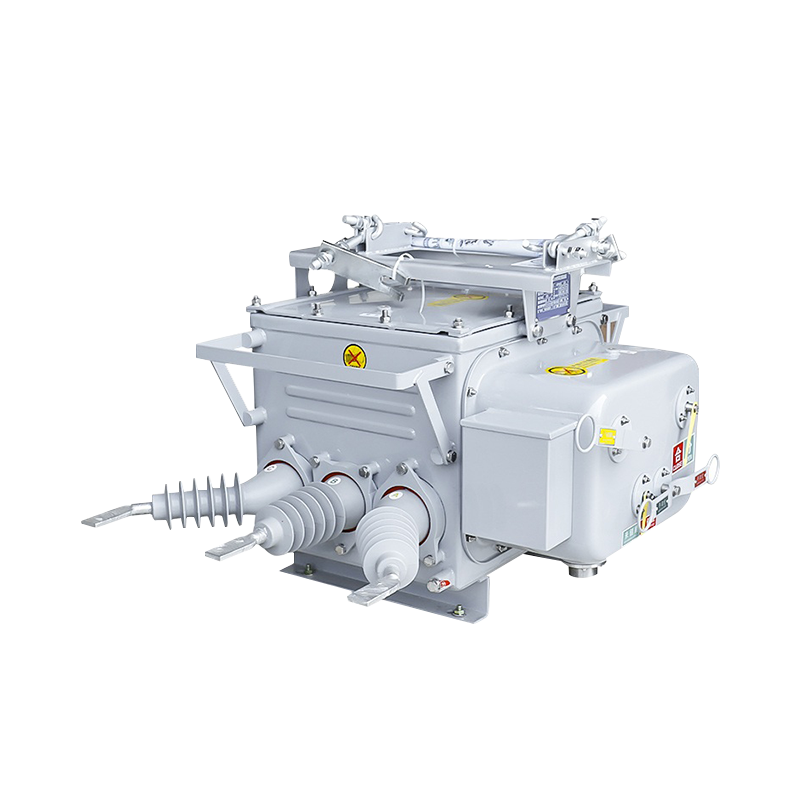

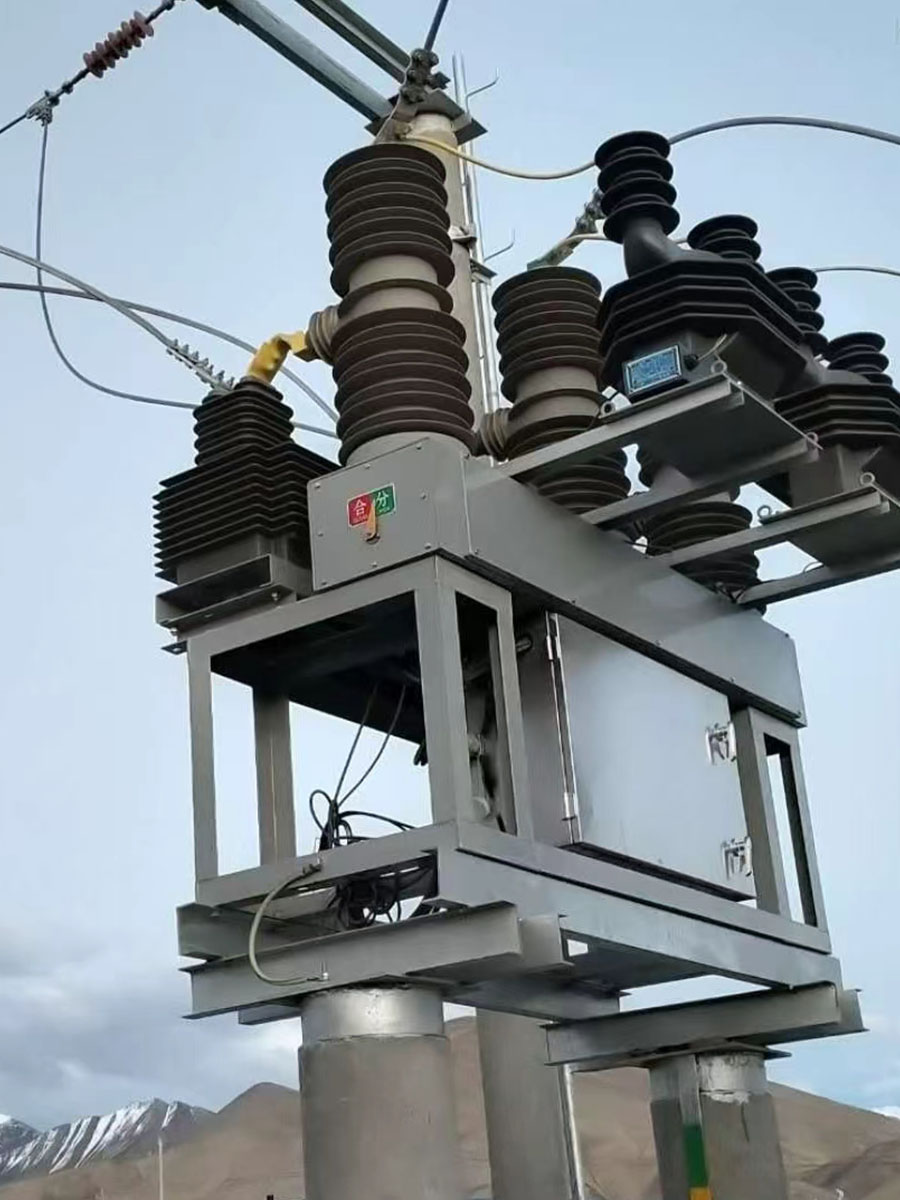

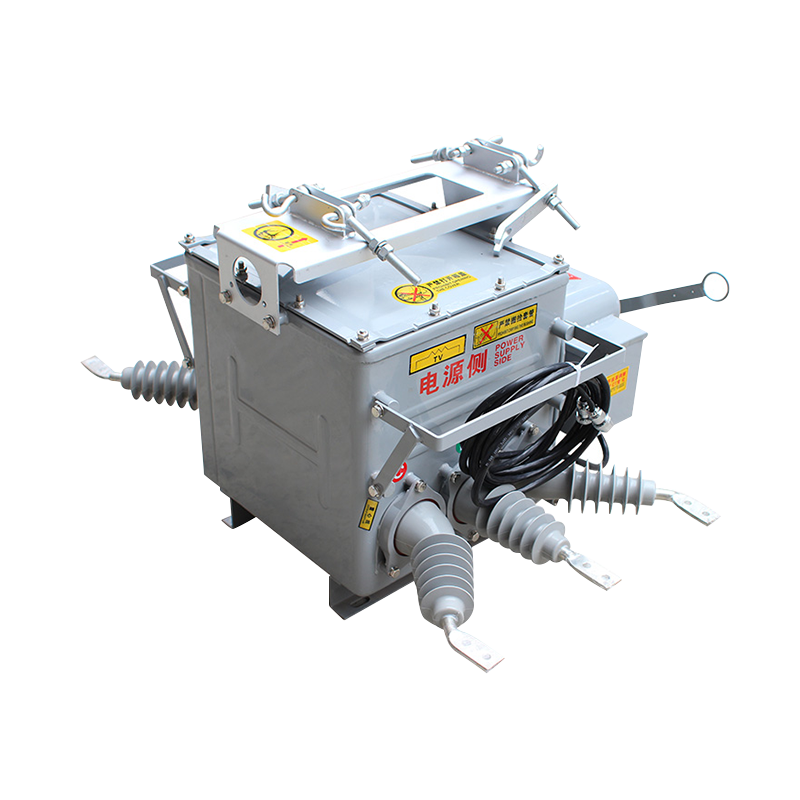

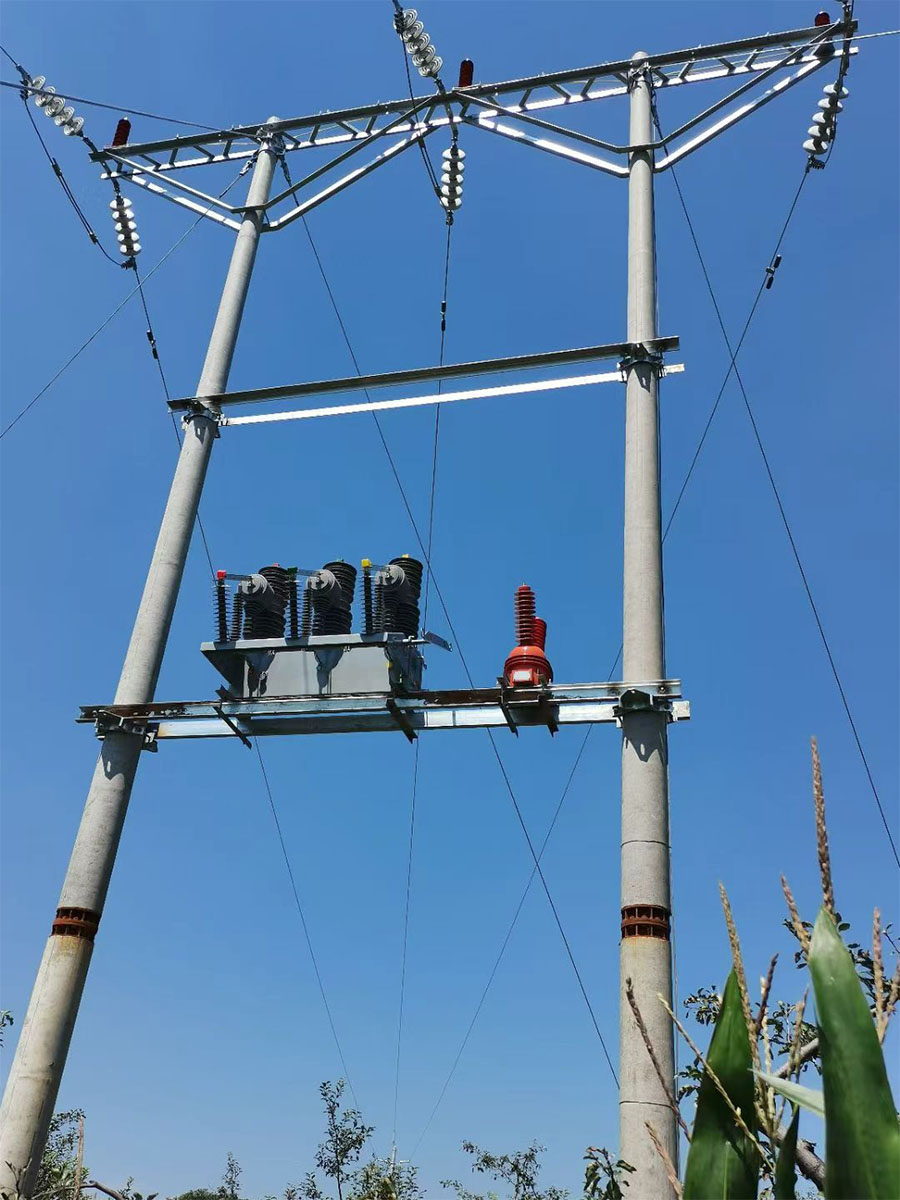

Vanjski vakuumski prekidač ZW20 za razvod srednjeg napona montiran na stup

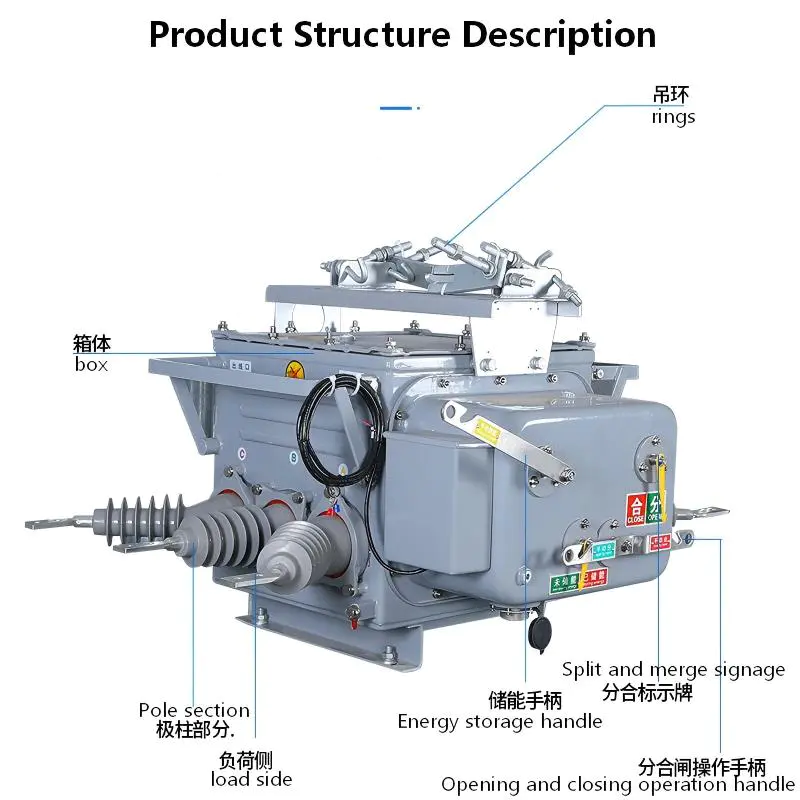

Ovaj prekidač je integrirani vanjski inteligentni uređaj za distribuciju energije, koji je uglavnom podijeljen u tri dijela:

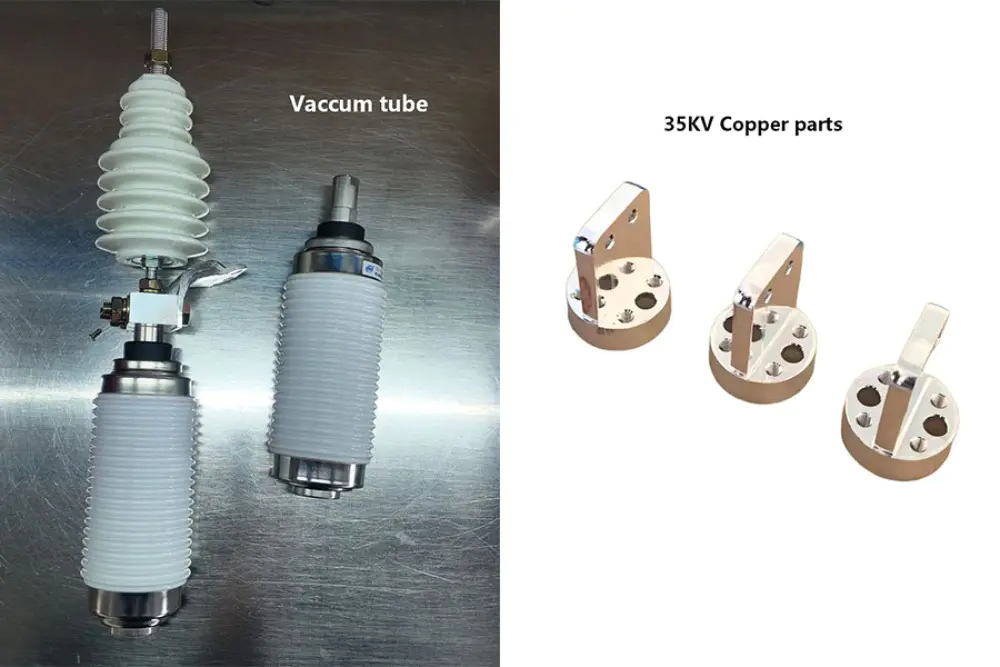

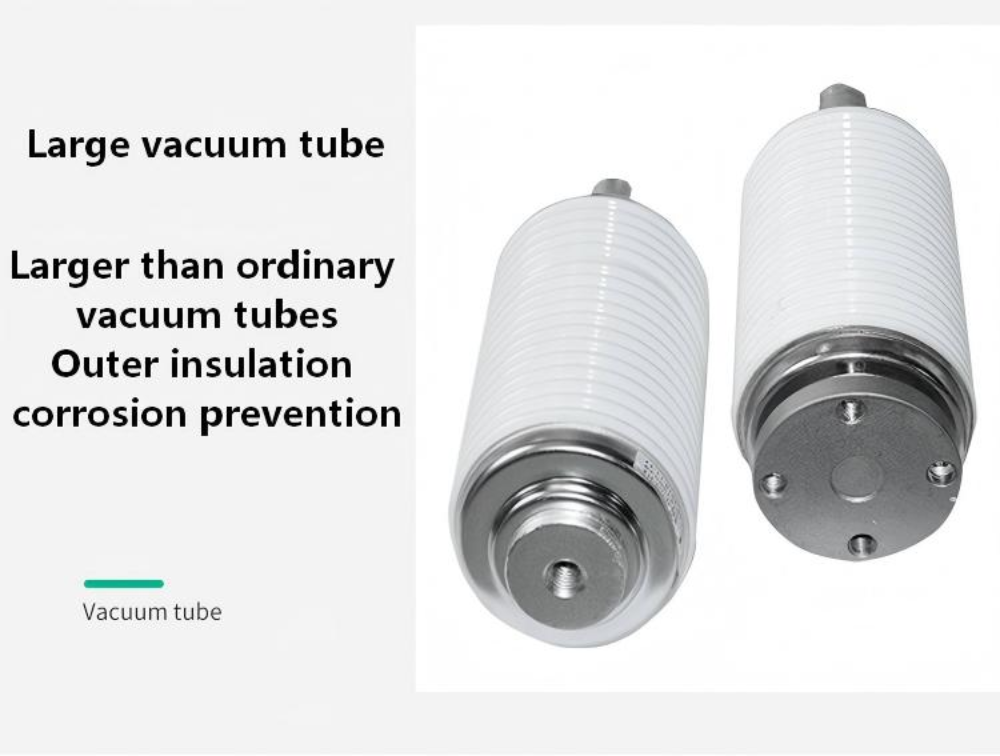

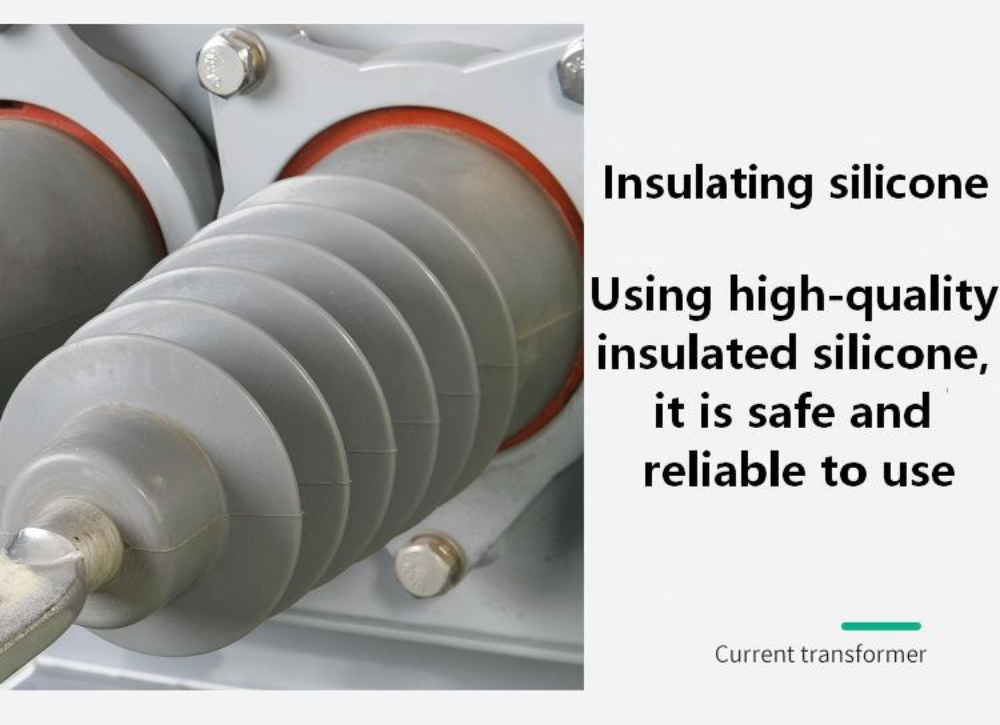

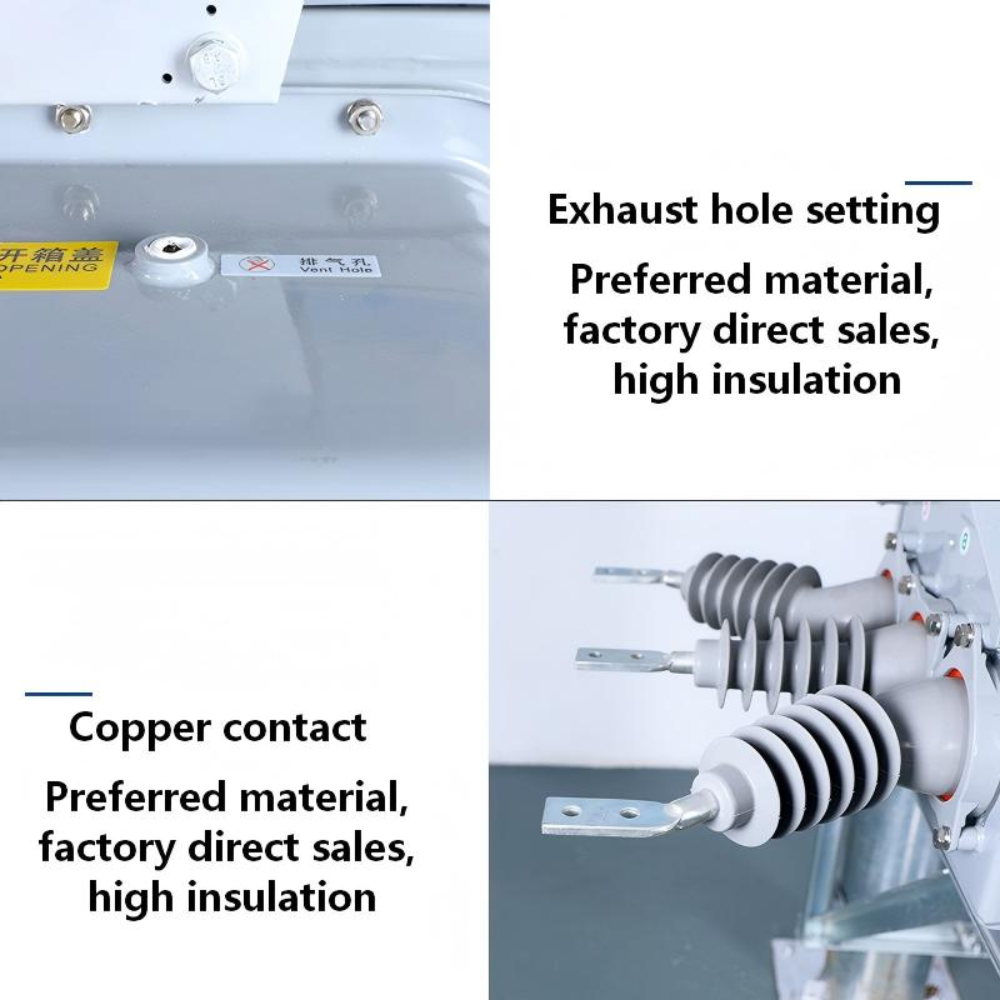

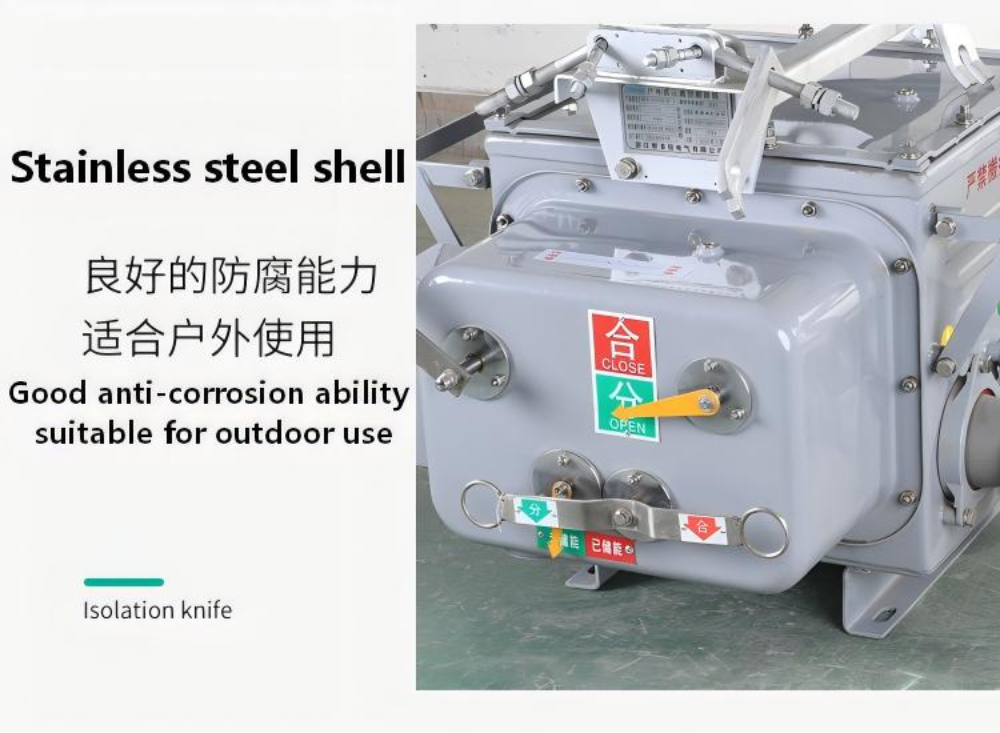

Tijelo prekidača: Ovo je srž opreme. Vodljivi krug je precizno povezan s vakuumskom komorom za gašenje luka preko komponenti kao što su dolazni i odlazni vodljivi polovi, vodljive stezaljke itd., kako bi se postiglo uključivanje/isključivanje struje. Što se tiče izolacije i brtvljenja, dizajn je izuzetan: vodljiva šipka izrađena je od epoksidne smole i drugih materijala lijevanih kao cjelina kako bi se osigurala izvrsna vanjska izolacija; U isto vrijeme, školjka usvaja zrelu tehnologiju brtvljenja i brtvene komponente kao što su "O" prstenovi kako bi se osigurala dobra ukupna hermetičnost.

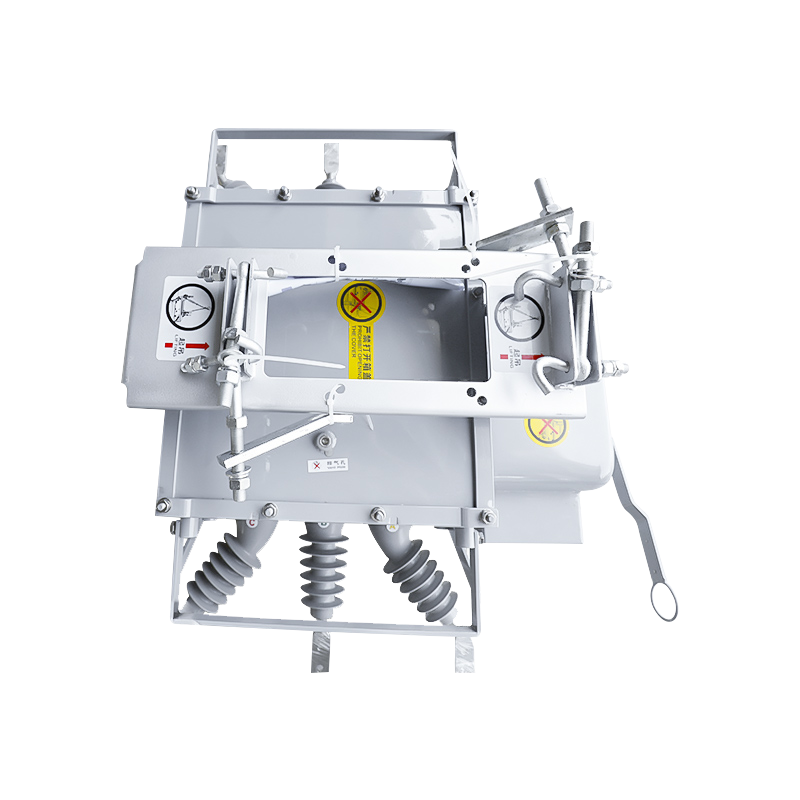

Mehanizam rada: Mehanizam ima sveobuhvatne funkcije, podržava skladištenje električne energije i otvaranje/zatvaranje, dok također zadržava funkciju ručnog rada u nuždi. On integrira više komponenti kao što su opruge za zatvaranje, sustavi za pohranu energije, uređaji za otpuštanje, zavojnice za otvaranje i zatvaranje i pomoćni prekidači, te je "kontrolni centar" koji pokreće točan rad prekidača.

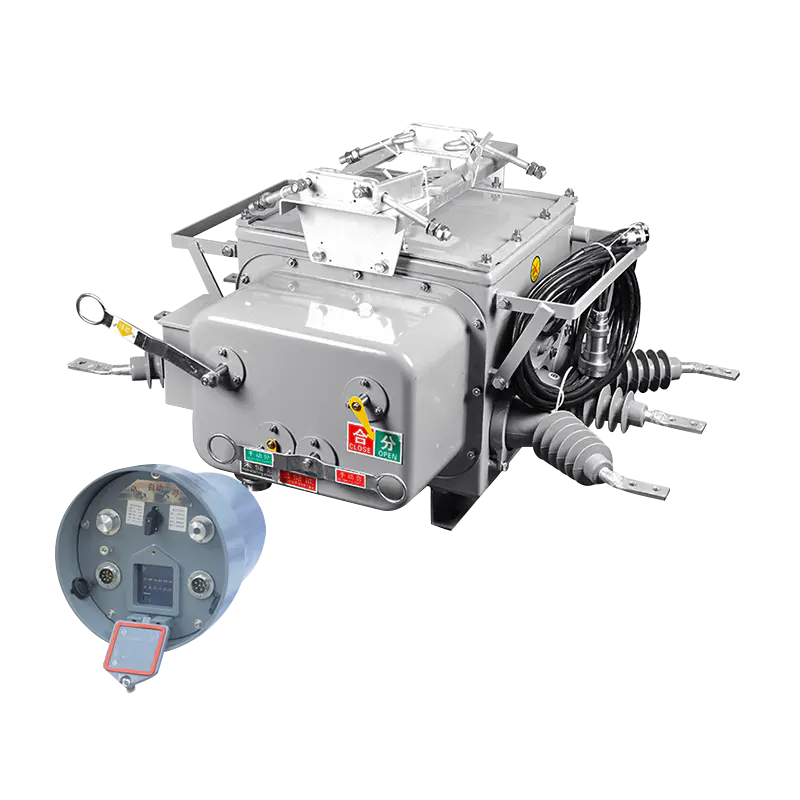

Kompletan sastav kompleta: Cjelokupni set graničnih vakuumskih prekidača nije jedan uređaj, već sustav. Uglavnom se sastoji od ZW20A-12 vakuumskog prekidača, usklađenog s FDR-02 ili CH-40 inteligentnim kontrolerom za logičnu prosudbu, i dopunjenog naponskim transformatorom (JDZW-10) za pružanje signala, tvoreći potpuno rješenje bez održavanja.

Temeljna vrijednost ovog uređaja leži u njegovim inteligentnim i automatiziranim mogućnostima rukovanja greškama, koje uglavnom postižu tri glavne funkcije:

Automatska izolacija kratkog spoja između faza: kada dođe do kratkog spoja između faza u korisničkoj grani, može se brzo isključiti prije djelovanja zaštite trafostanice više razine i održavati zaključano stanje, strogo ograničavajući kvar na korisničku stranu i sprječavajući da utječe na glavnu električnu mrežu i druge korisnike.

Automatsko uklanjanje kvara jednofaznog uzemljenja: Za kvarove jednofaznog uzemljenja koji se javljaju na strani korisnika, također može preuzeti inicijativu za automatsko isključivanje i uklanjanje kvara. Ovaj proces je vrlo brz, čineći ga gotovo neprimjetnim za podstanicu više razine i druge korisnike na istoj liniji, uvelike poboljšavajući pouzdanost napajanja i korisničko iskustvo.

Brzo locirajte točku kvara: Nakon poduzimanja radnji, može aktivno prijaviti informacije o kvaru. Osoblje za održavanje može koristiti specijaliziranu opremu (kao što su ručna računala) za brzo očitavanje podataka na licu mjesta, točno lociranje uzroka kvarova i odgovornih korisnika, čime se značajno smanjuje vrijeme za rješavanje problema i ponovno uspostavljanje napajanja.
