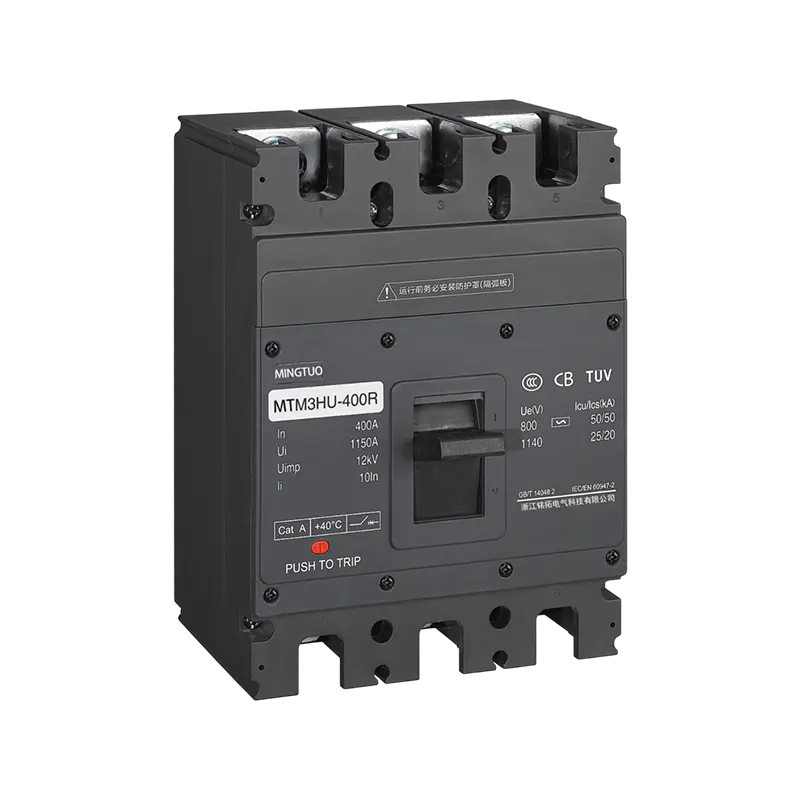

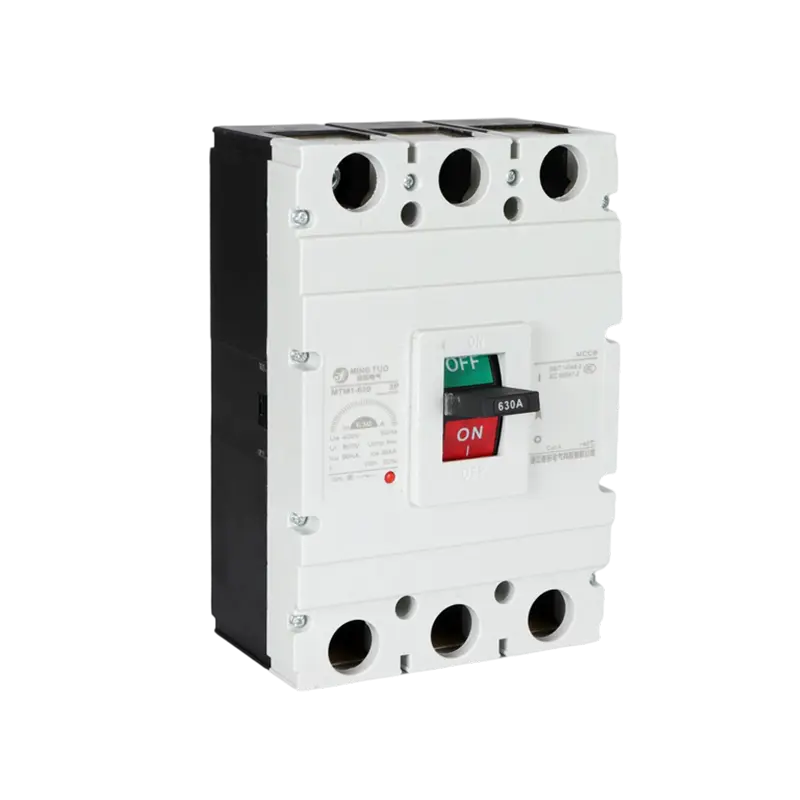

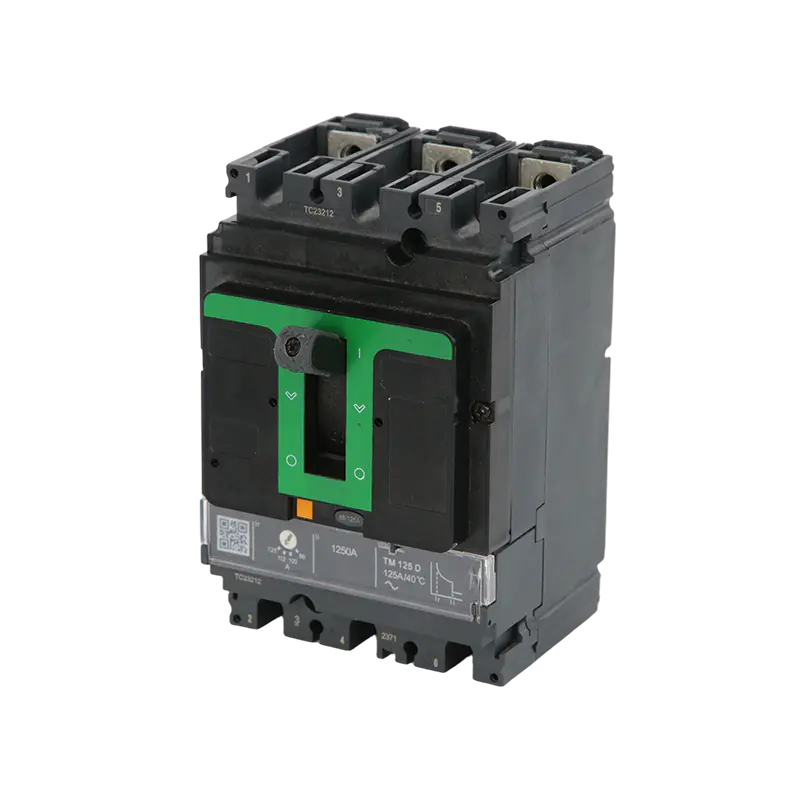

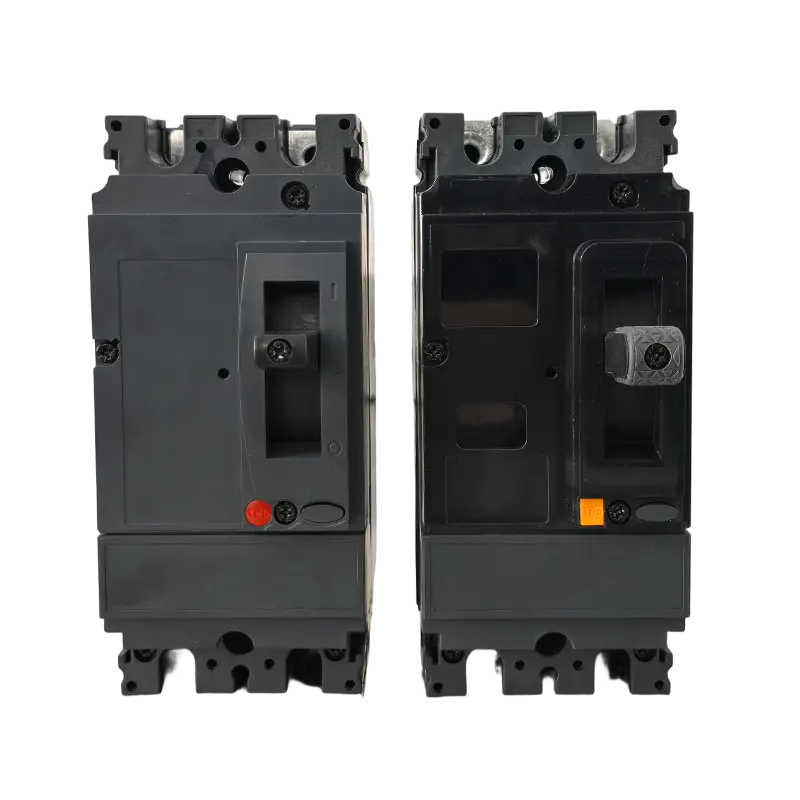

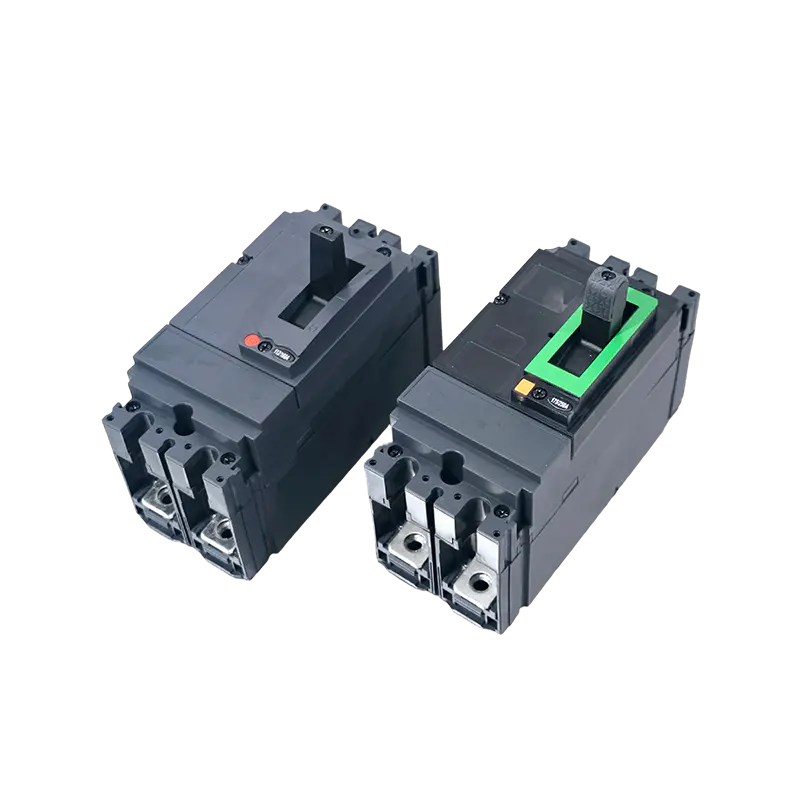

Kako toplinsko-magnetske okidačke jedinice u MCCB prekidači Zapravo rad pod opterećenjem

Većina inženjera razumije da prekidač s lijevanim kućištem koristi bimetalnu traku za zaštitu od preopterećenja i elektromagnetsku zavojnicu za zaštitu od kratkog spoja, ali interakcija između ova dva mehanizma u stvarnim radnim uvjetima je nijansiranija nego što sugeriraju dijagrami udžbenika. Bimetalna traka reagira na I²t zagrijavanje — što znači da će se preopterećenje od 150% isključiti sporije od preopterećenja od 200%, slijedeći karakteristiku inverznog vremena. Ovo je namjerno: omogućuje motorima da povuku visoke udarne struje pri pokretanju bez neugodnog okidanja, a istovremeno štite vodiče od dugotrajnih preopterećenja. Ono o čemu se manje raspravlja je kako temperatura okoline utječe na kalibraciju. Većina MCCB prekidača kalibrirana je na 40°C; ako je okolina ugradnje znatno toplija, bimetalni element počinje se prethodno zagrijavati, a efektivni prag okidanja pada. Instalateri u tropskim klimatskim uvjetima ili u prostorijama s rasklopnim uređajima sa slabom ventilacijom to često otkriju na teži način kada se prekidači aktiviraju pri naizgled normalnim opterećenjima.

Magnetski (trenutni) okidač, nasuprot tome, reagira isključivo na veličinu vršne struje, obično postavljenu između 5× i 10× nazivne struje, ovisno o veličini okvira MCCB-a i klasi primjene. U elektroničkim okidačkim jedinicama — koje su sada standardne na MCCB-ima viših okvira — obje funkcije obavljaju strujni transformatori koji napajaju mikroprocesor, što omogućuje neovisnu prilagodbu dugotrajne odgode, kratkotrajne odgode i trenutnih pragova. Ova fleksibilnost je neophodna za koordinaciju nizvodne zaštite u industrijskim razdjelnim pločama.

Prekidni kapacitet u odnosu na krajnji prekidni kapacitet: kritična razlika za odabir MCCB

Jedna od najposljedičnijih pogrešaka u specifikaciji prekidača s lijevanim kućištem je brkanje nazivne radne snage prekidanja kratkog spoja (Ics) s konačnom prekidnom snagom (Icu). IEC 60947-2 definira Icu kao maksimalnu moguću struju kratkog spoja koju prekidač može prekinuti — jednom — nakon čega se više ne može koristiti. Ics je struja koju prekidač može prekinuti dok ostaje potpuno funkcionalan i spreman za nastavak rada, obično izražena kao postotak Icu (obično 50%, 75% ili 100%). Kada specificirate MCCB prekidače za ploče u blizini napojnog transformatora gdje su razine kvarova visoke, korištenje Icu kao projektnog praga bez uzimanja u obzir Ics može rezultirati prekidačem koji uklanja kvar, ali je interno oštećen i mora se odmah zamijeniti. Za kritičnu infrastrukturu, navođenje prekidača gdje je Ics = Icu = razina kvara na mjestu je konzervativan i ispravan pristup.

U Zhejiang Mingtuo Electrical Technology Co., Ltd., mi projektiramo naše MCCB prekidače za postizanje omjera Ics/Icu koji zadovoljavaju zahtjeve industrijskih okruženja s visokom razinom kvarova, dajući našim klijentima istinski radni kontinuitet nakon događaja kvara, a ne samo otklonjeni kvar.

Selektivnost i diskriminacija između serijski povezanih MCCB prekidači

Postizanje potpune diskriminacije (pune selektivnosti) između uzvodnog i nizvodnog MCCB-a u distribucijskoj mreži zahtijeva pažljivu koordinaciju njihovih vremensko-strujnih karakteristika. Cilj je osigurati da za svaki kvar koji se dogodi u nizvodnom krugu, radi samo nizvodni prekidač, ostavljajući ostatak sustava pod naponom. To je jednostavno u području preopterećenja — krivulja okidanja prekidača nizvodno jednostavno mora biti brža — ali postaje izazovno u području kratkog spoja gdje trenutni elementi oba prekidača mogu reagirati istovremeno.

U praksi se koristi nekoliko strategija koordinacije:

• Trenutna diskriminacija: Trenutni prag uzvodnog prekidača postavljen je iznad maksimalne struje kvara koja se može pojaviti na nizvodnoj sabirnici, tako da samo nizvodni trenutni element može aktivirati. To zahtijeva dovoljnu impedanciju između dvije zaštitne točke.
• Vremenska diskriminacija (kratka odgoda): Uzvodni MCCB opremljen je kratkotrajnom odgodom (STD), koja mu omogućuje da prođe nizvodno vrijeme otklanjanja kvara — obično 100–200 ms — prije nego što se aktivira njegovo vlastito trenutno okidanje. Ovo zahtijeva da uzvodni prekidač bude ocijenjen za propuštenu energiju tijekom perioda odgode.
• Energetska diskriminacija (ograničenje struje): Nizvodni MCCB-i koji ograničavaju struju mogu toliko ozbiljno ograničiti propuštenu energiju da trenutni element prekidača uzvodno nikada ne vidi dovoljno struje za rad. Ovaj pristup funkcionira čak i bez STD-a na uzvodnom uređaju, ali ovisi o performansama ograničenja struje nizvodnog prekidača na stvarnoj razini kvara.

Proizvođači objavljuju tablice selektivnosti koje definiraju maksimalnu struju kvara pri kojoj je zajamčena puna diskriminacija između određenih parova MCCB-a uzvodno i nizvodno. Ove tablice uvijek treba konzultirati, a ne oslanjati se na opća pravila.

Usporedba standardnih klasa primjene: Što znače MCCB kategorije A i B na natpisnoj pločici

IEC 60947-2 klasificira MCCB u dvije kategorije na temelju njihove kratkotrajne izdržljivosti. Razumijevanje kategorije koja se odnosi na vaš uređaj mijenja način na koji pristupate koordinaciji sustava.

Uređaji kategorije B neophodni su u glavnim razdjelnim pločama koje opslužuju velike industrijske objekte gdje bi uzvodno putovanje zaustavilo proizvodnju na više neovisnih linija. Za završne pod-krugove koji napajaju pojedinačne strojeve ili rasvjetne krugove, kategorija A je potpuno prikladna i isplativija.

Deratizacija Prekidači strujnog kruga u lijevanom kućištu u višepolnim konfiguracijama i zatvorenim kućištima

Prekidač strujnog kruga s lijevanim kućištem ocijenjen na 250 A neće nužno isporučiti 250 A toplinskog kapaciteta u svakom scenariju instalacije. Dva uvjeta rutinski zahtijevaju smanjenje snage u praksi. Prvo, kada više polova dijeli zajedničku bimetalnu strukturu (kao u 3-polnim ili 4-polnim MCCB-ima), toplina proizvedena u jednom polu može se prenijeti na susjedne polove, podižući njihovu radnu temperaturu i pomičući njihove točke okidanja. Većina proizvođača objavljuje višepolni faktor korekcije; za potpuno opterećene 3-polne uređaje u zatvorenim kućištima, uobičajeno je smanjenje od 10–15%.

Drugo, montaža kućišta dramatično utječe na toplinske performanse. MCCB testirani prema IEC standardima karakteriziraju otvoreni zrak s definiranim protokom zraka. Kada se montiraju unutar zatvorenog metalnog kućišta - posebno u grupama - unutarnja temperatura zraka može narasti za 15-25°C iznad ambijentalne, pogoršavajući ranije opisano smanjenje temperature okoline. Odgovarajuća veličina kućišta, ventilacijski otvori ili prisilno hlađenje putem ventilatora moraju biti uključeni u projekt. Mi u Zhejiang Mingtuo nudimo podršku u inženjeringu aplikacija kako bismo pomogli klijentima da pravilno dimenzioniraju kućišta i odaberu odgovarajuće ocjene okvira MCCB za zatvorene ili toplinski zahtjevne instalacije.

Pomoćni kontakti, skretnice i podnaponski okidači: Proširenje MCCB Funkcionalnost

Goli MCCB omogućuje samo ručno uključivanje i automatsku prekostrujnu zaštitu. U većini kontrolnih sustava u stvarnom svijetu potreban je dodatni pribor za integraciju prekidača u automatizaciju, nadzor i sigurnosnu arhitekturu. Razumijevanje što svaki dodatak radi — a što ne može — sprječava skupe greške u specifikacijama.

Pomoćni kontakti (AX)

Oni odražavaju položaj prekidača ON/OFF/isključen u upravljački krug. Standardni blok pomoćnih kontakata osigurava jedan ili više normalno otvorenih (NO) i normalno zatvorenih (NC) kontakata. Najvažnije je da se isključeni položaj razlikuje od ISKLJUČENOG položaja — neke konfiguracije pomoćnih kontakata uključuju namjenski izlaz za aktiviranje greške za SCADA ili alarmne sustave. Ovi kontakti nose samo struje na razini signala i nikada se ne smiju koristiti za prebacivanje opterećenja.

Zavojnica za isključivanje (ST / MX)

Zavojnica za okidanje daljinski otvara MCCB kada se na njega primijeni napon — ne zabravljuje se i mora biti pod naponom samo trenutno. Uobičajene primjene uključuju integraciju protupožarnog alarma (gdje signal s protupožarne ploče prekida nebitne krugove), sustave za zaustavljanje u nuždi ili sklopove za blokiranje. Zavojnica je naznačena za određeni raspon napona i oštetit će se ako je stalno pod naponom. Za razliku od podnaponskog okidača, okidač je uređaj koji se aktivira pozitivnim naponom: aktivira se na naredbu, a ne na gubitak napajanja.

Isključivač podnapona (UV/MN)

Podnaponski okidač drži prekidač zatvorenim samo kada je napon napajanja unutar nazivnog raspona i automatski ga isključuje ako napon napajanja padne ispod približno 70% nominalnog. Ovo se koristi u aplikacijama gdje bi nekontrolirano ponovno uključivanje nakon nestanka struje bilo opasno - na primjer, CNC strojevi ili dizala. Važna konstrukcijska točka: UV otpuštanje sprječava ručno ponovno uključivanje dok se ne uspostavi napon napajanja, što može zakomplicirati postupke održavanja ako se ne predvidi.

Prepoznavanje kada je MCCB radio blizu svojih granica i treba ga zamijeniti

Za razliku od osigurača, MCCB prekidači su dizajnirani da se ponovno postave nakon okidanja — ali ova mogućnost ponovnog zatvaranja ima ograničenja koja se često zanemaruju u praksi održavanja. Svaki prekid kvara, posebno pri visokim razinama struje, izlaže komoru za gašenje luka toplinskom i mehaničkom naprezanju. Naslage ugljika se nakupljaju, kontaktne površine erodiraju, a mehanizam za okidanje može doživjeti plastičnu deformaciju ako je struja kvara bila blizu Icu vrijednosti uređaja.

Sljedeći uvjeti trebali bi pokrenuti stručnu inspekciju ili zamjenu, a ne jednostavno resetiranje:

• Svaki rad na ili blizu nazivne Icu — čak i jedan događaj kvara velike magnitude može učiniti prekidač neprikladnim za daljnju upotrebu bez vizualne indikacije oštećenja.
• Promjena boje, opekotine ili iskrivljenje oblikovanog kućišta kućišta, što ukazuje na jaku izloženost energiji luka unutar komore.
• Nemogućnost resetiranja ili ručka koja se osjeća labavo ili nedosljedno u svom kretanju — oboje ukazuje na unutarnje mehaničko oštećenje mehanizma za zatvaranje.
• Višestruka uzastopna isključenja u kratkom razdoblju čak i nakon što je nizvodna greška očito riješena — to može značiti da je mehanizam isključenja pomaknut izvan kalibracije.
• Svaki MCCB koji je bio potopljen u vodu, izložen korozivnim parama ili je radio u okruženju izvan svoje naznačene IP klase treba zamijeniti bez obzira na vidljivo stanje.

Kao proizvođači MCCB prekidača, preporučujemo da timovi za održavanje dokumentiraju svaki događaj okidanja — približno opterećenje u trenutku okidanja, procijenjenu veličinu kvara ako je poznata i broj prethodnih okidanja — tako da se odluke o zamjeni temelje na stvarnoj povijesti servisiranja, a ne nagađanju. Naši su proizvodi dizajnirani imajući na umu trajnost, ali niti jedan prekidač ne treba tretirati kao uređaj koji ne zahtijeva održavanje nakon značajnog otklanjanja greške.

Kako MCCB s ograničenjem struje smanjuju naprezanje prateće opreme

Ponašanje ograničenja struje u MCCB odnosi se na sposobnost uređaja da prekine kvar prije nego što struja dosegne svoju očekivanu vršnu vrijednost. U sustavu od 50 Hz, potpuno asimetrična greška može doseći vršnu vrijednost otprilike 2,5x RMS simetrične vrijednosti unutar prvog poluciklusa (10 ms). MCCB koji ograničava struju — obično se postiže brzim odvajanjem kontakata potaknutim magnetskim odbijanjem između kontakata pod visokom strujom — može započeti gašenje luka unutar 3–5 ms, dramatično smanjujući propuštenu energiju (izraženu kao I²t) koju vide nizvodna oprema i kabeli.

To ima praktične nizvodne posljedice: kabeli, sabirnice, kontaktori i druga sklopna oprema dimenzionirana za strujno ograničeni I²t, a ne za mogući kvar I²t, mogu biti manji i jeftiniji. Neki standardi dizajna i proizvođači dopuštaju da se dokumentirani strujno-ograničavajući prekidač uzvodno koristi kao opravdanje za smanjene nizvodne ocjene otpornosti — praksa poznata kao "kaskadna zaštita" ili "rezervna zaštita". Ovo mora biti podržano objavljenim kaskadnim tablicama uzvodnog proizvođača jer je zaštita važeća samo za određene parove uređaja na određenim razinama greške. Zhejiang Mingtuo pruža sveobuhvatne podatke o kaskadnoj koordinaciji za naš niz MCCB kako bi podržao ovaj pristup dizajnu.
