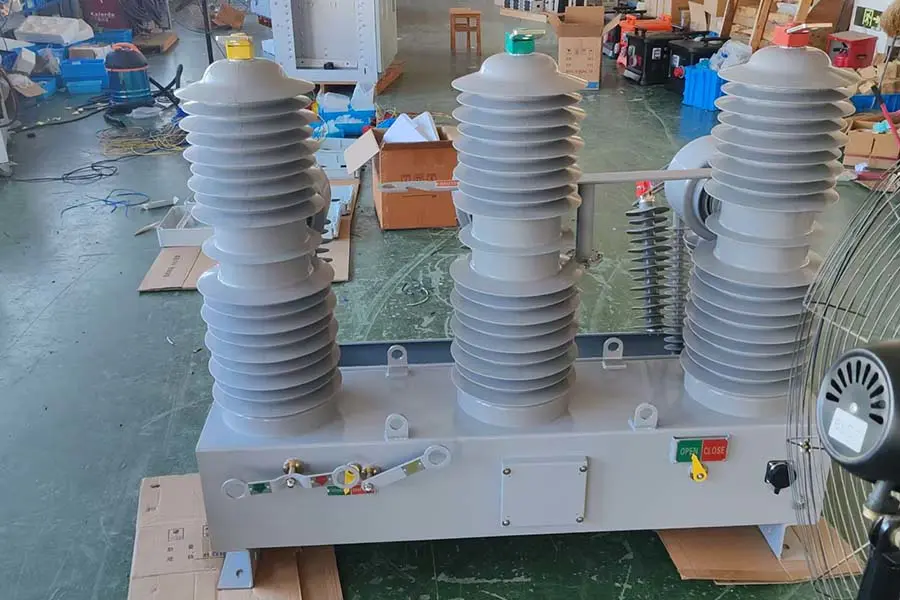

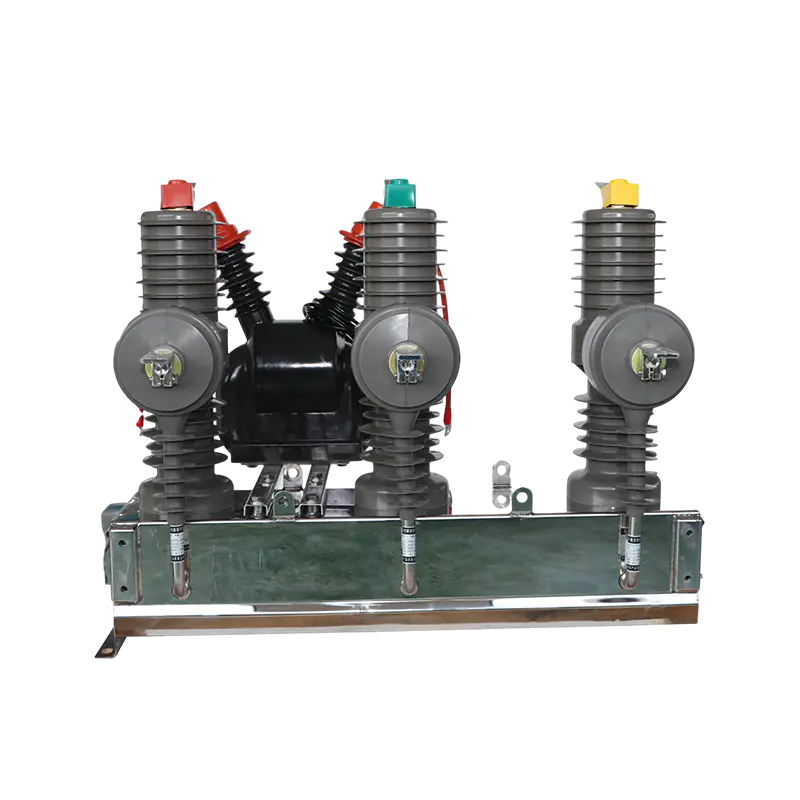

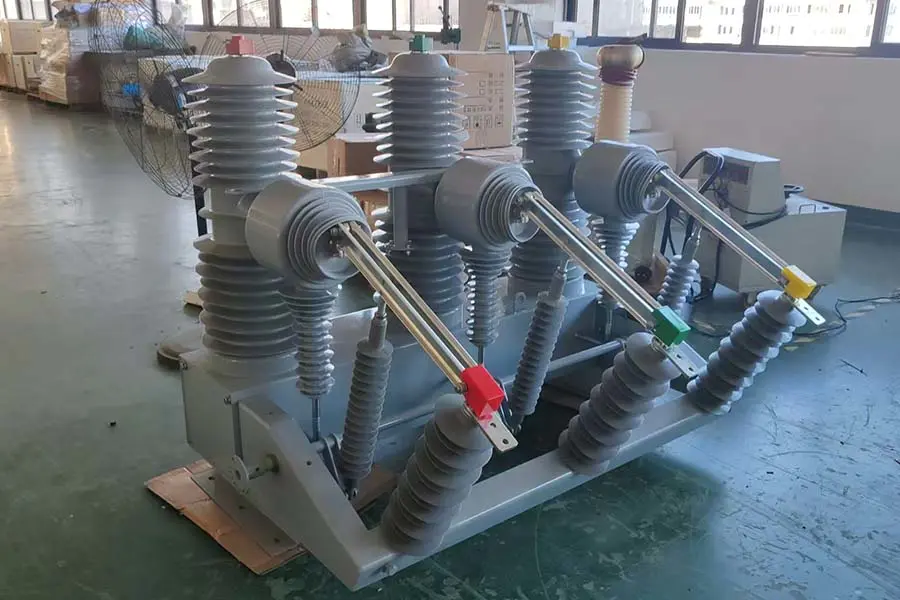

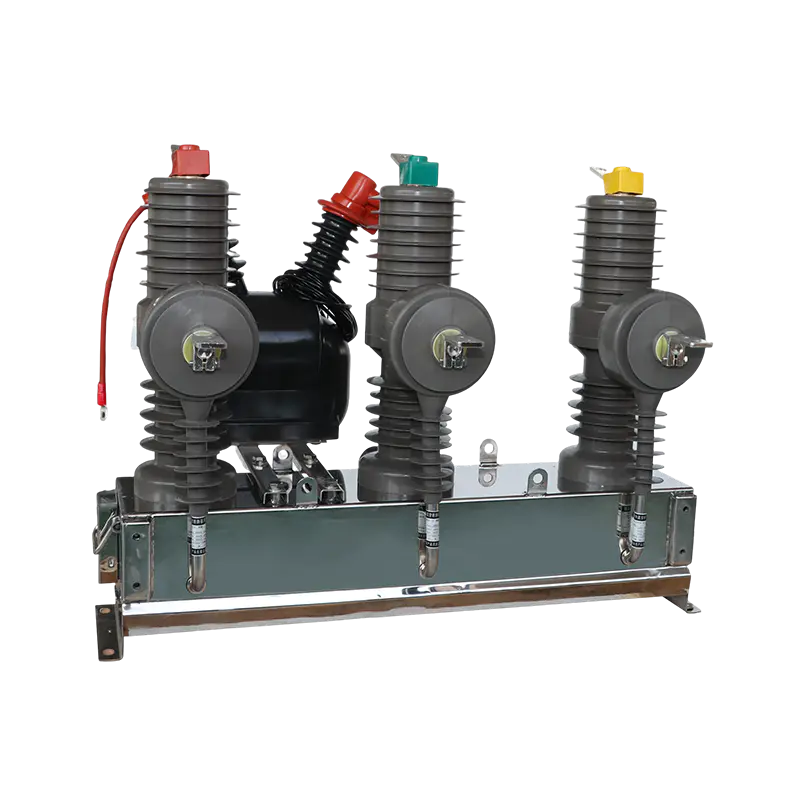

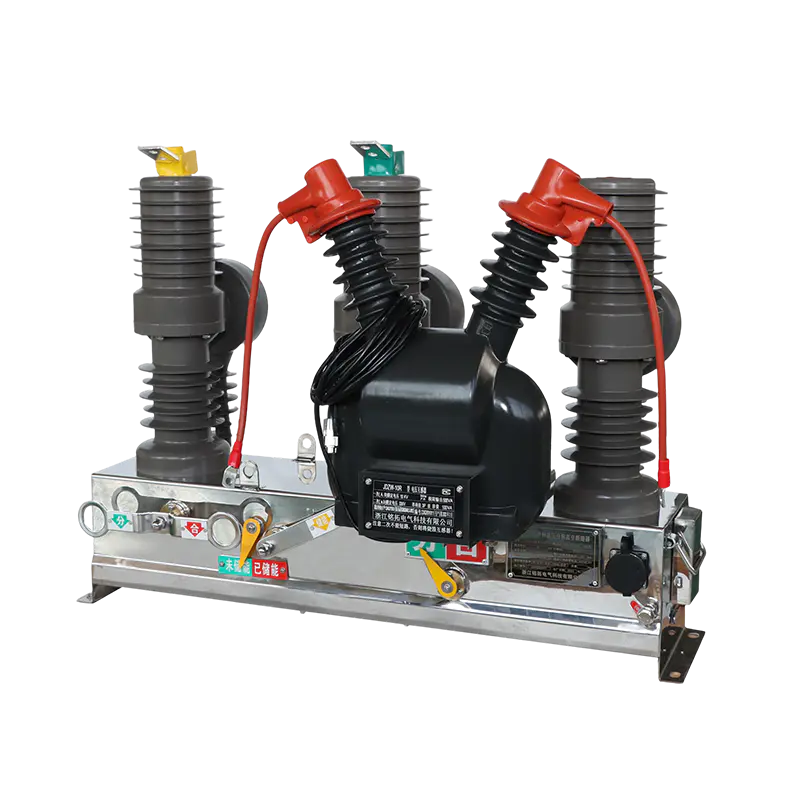

Vanjski vakuumski prekidač ZW32 za razvod srednjeg napona montiran na stup

Opis:

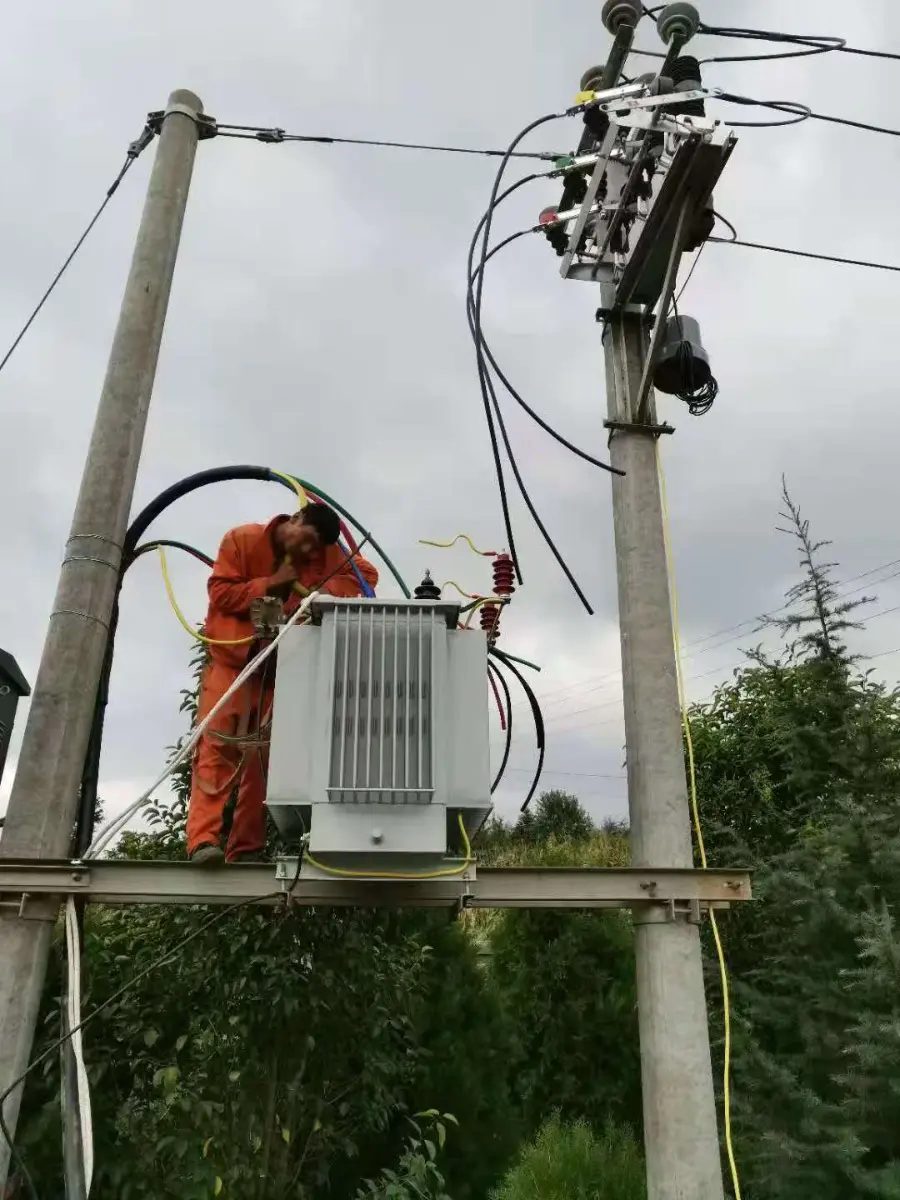

Vakuumski prekidač ZW32 primjenjuje se na otvorenom i obično se postavlja na gornji kraj transformatora. Pripada stupnom tipu i najčešće se postavlja na vanjske stupove. Postoje i podne instalacije s kućištima, također poznate kao stupni prekidači. Budući da može prekinuti krug, to je granična točka između visokog i niskog napona na gornjem kraju transformatora, također poznata kao granična sklopka. Ima prekostrujnu zaštitu i zaštitu od nulte sekvence gubitka faze i igra ulogu u sklopnim krugovima i zaštiti potrošača kao što su transformatori.

Prijave:

Vanjski vakuumski prekidač ZW32 ima široku primjenu u:

Nadzemni srednjenaponski distribucijski vodovi

Distribucijski sustavi montirani na stupove

Vanjske trafostanice i zaštitne točke vodova

Industrijske distribucijske mreže

Sustavi spajanja na mrežu obnovljivih izvora energije

Njegov dizajn podržava kontinuirani rad na otvorenom uz održavanje dosljedne izvedbe prebacivanja i zaštite sustava.

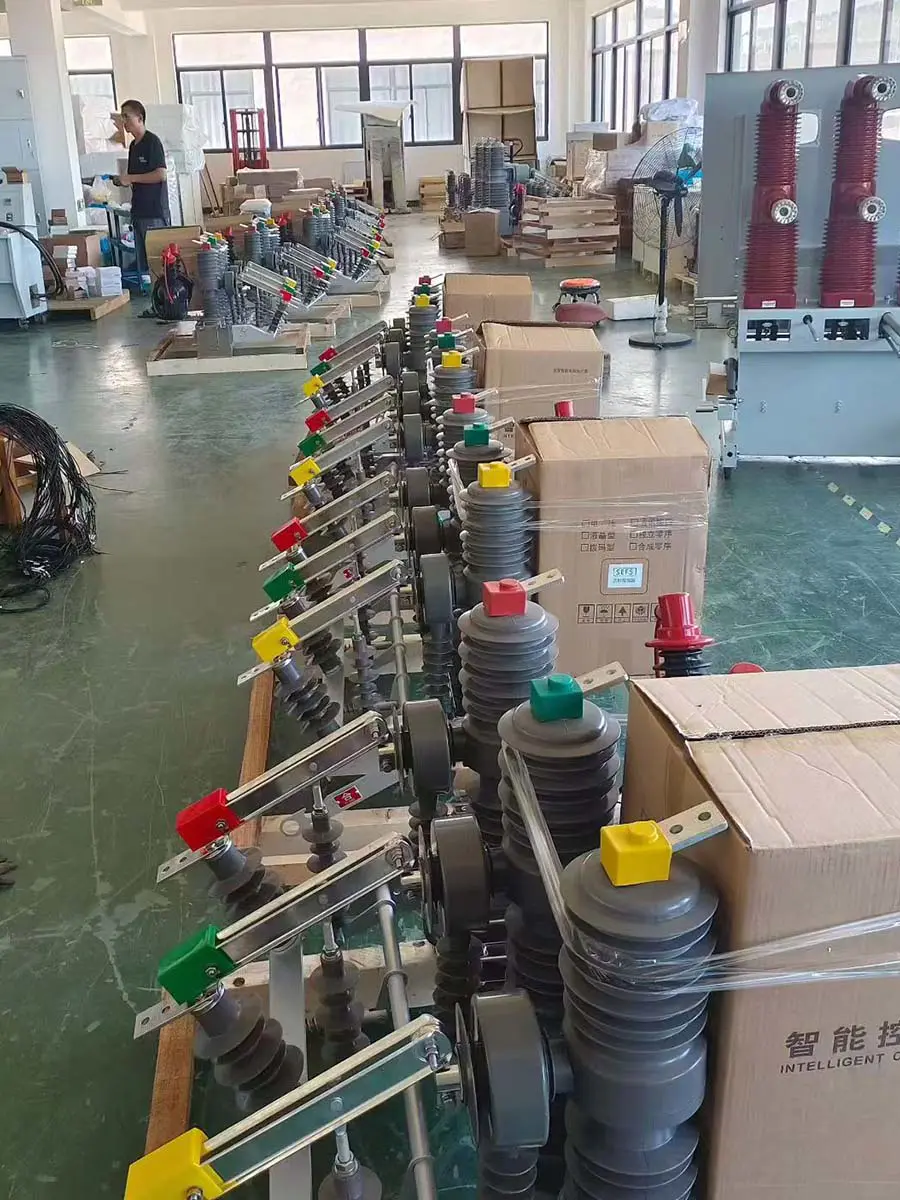

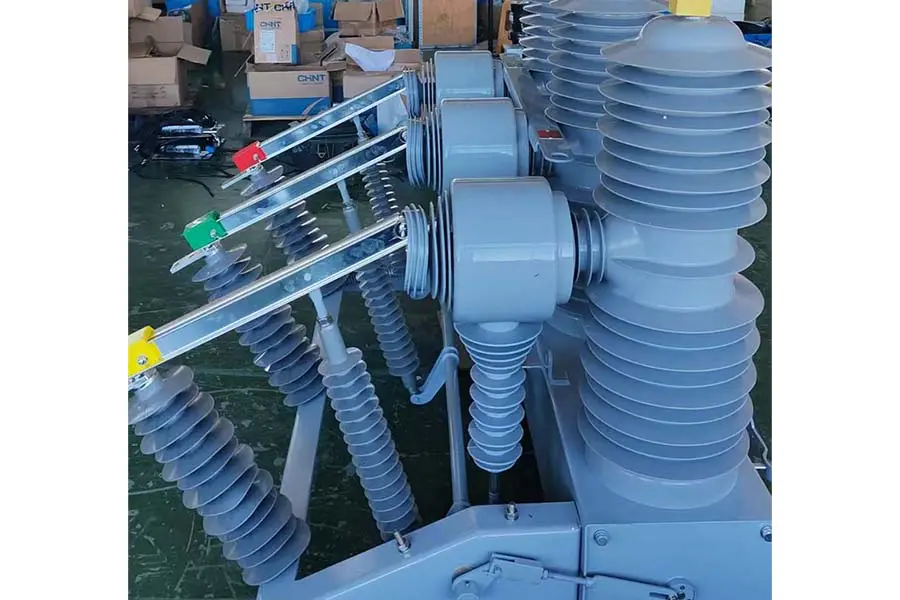

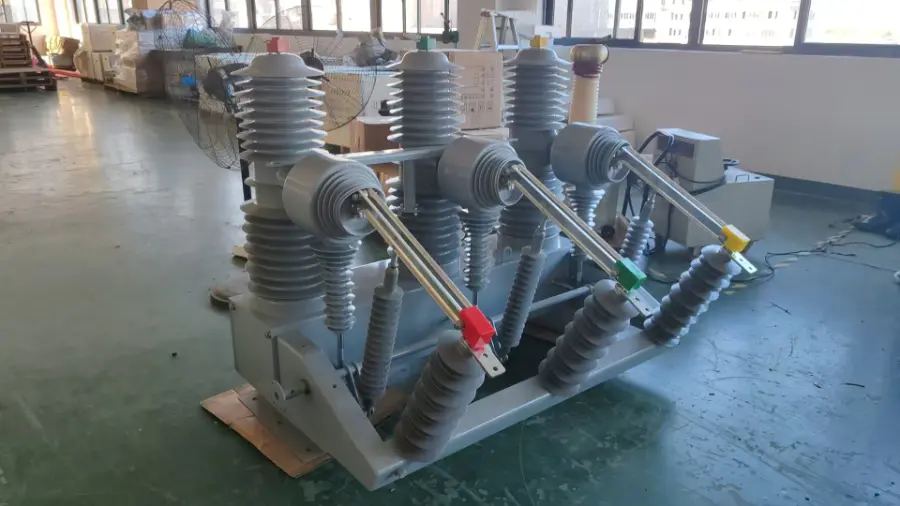

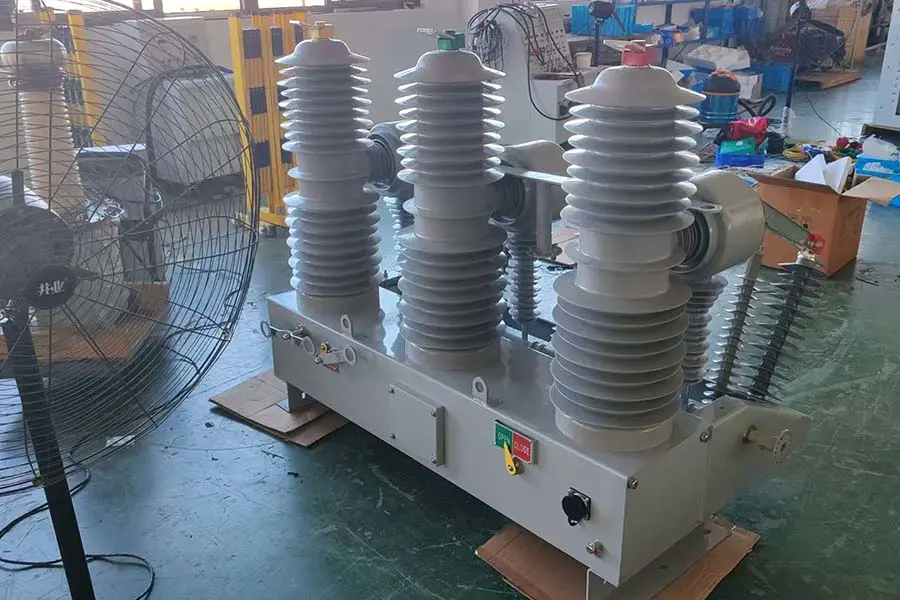

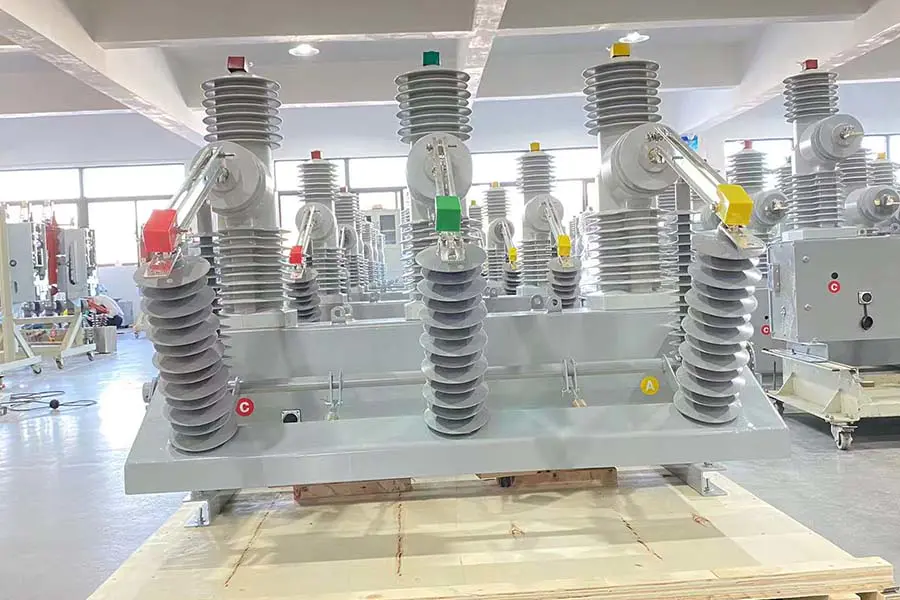

ZW32 VCB workshop
MT ELECTRICZW32
ZW32 Introduction

Kada postoji prekomjerna struja ili kratki spoj u odlaznoj liniji kruga, strujni transformator može detektirati strujni signal, koji se prenosi na upravljač. Kontroler izdaje naredbu za aktiviranje mehanizma, koji pokreće dinamičke i statičke kontakte unutar vakuumske cijevi na odvajanje, čime se postiže odspajanje i prekidanje strujnog kruga, igrajući zaštitnu ulogu.

Test The Opening And Closing Of The Circuit Breaker
Secondary Wires

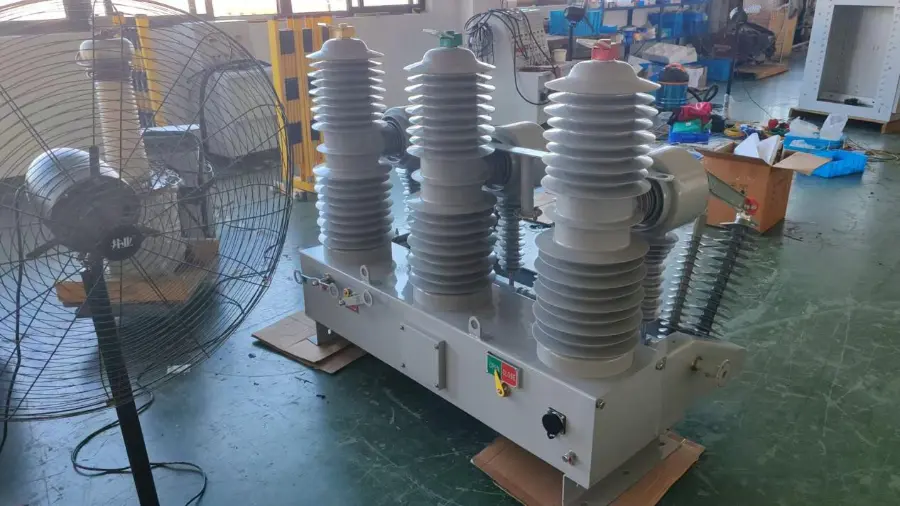

Product Debugging
Product Debugging
Product Debugging

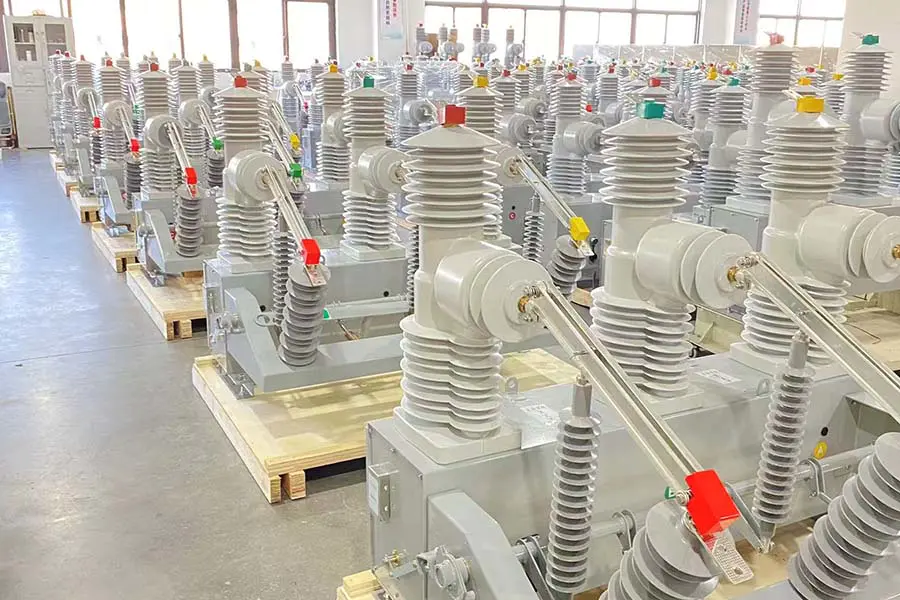

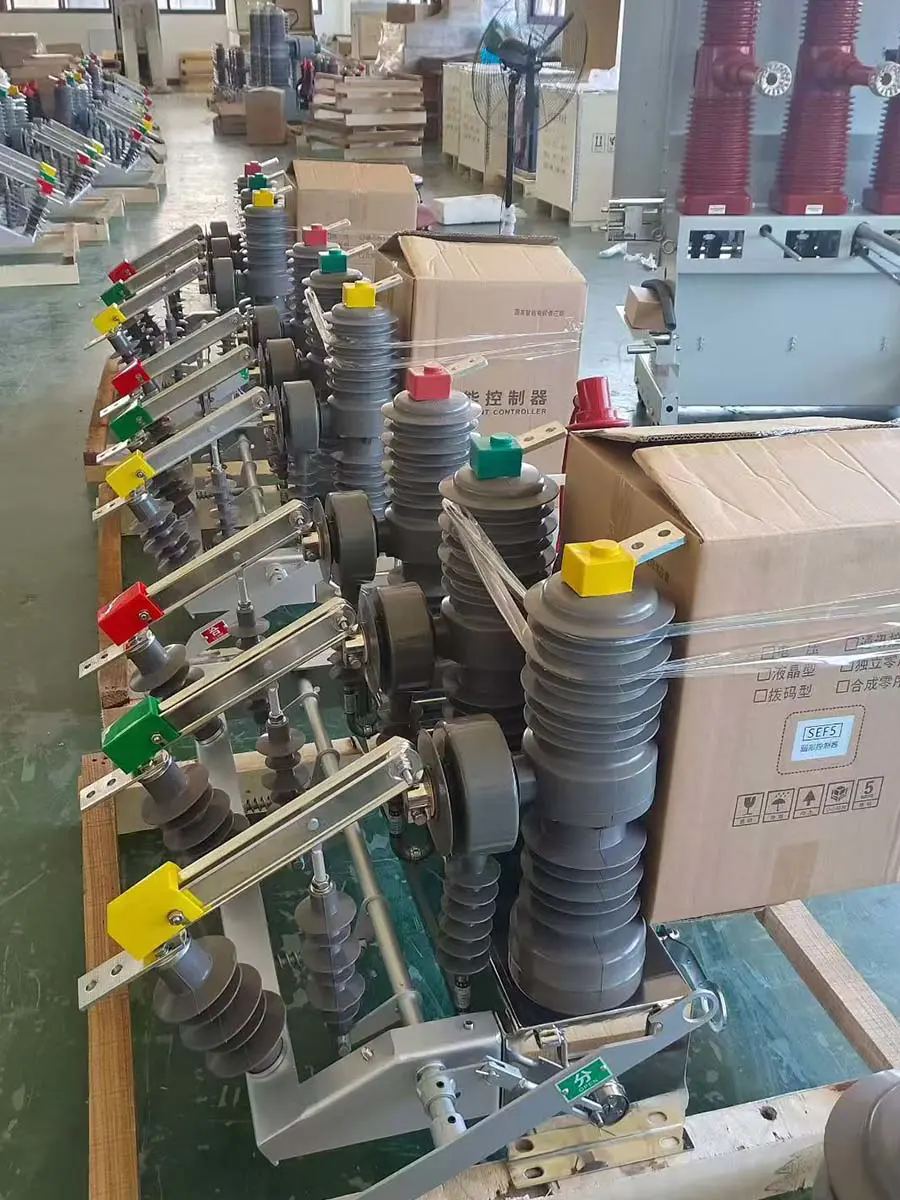

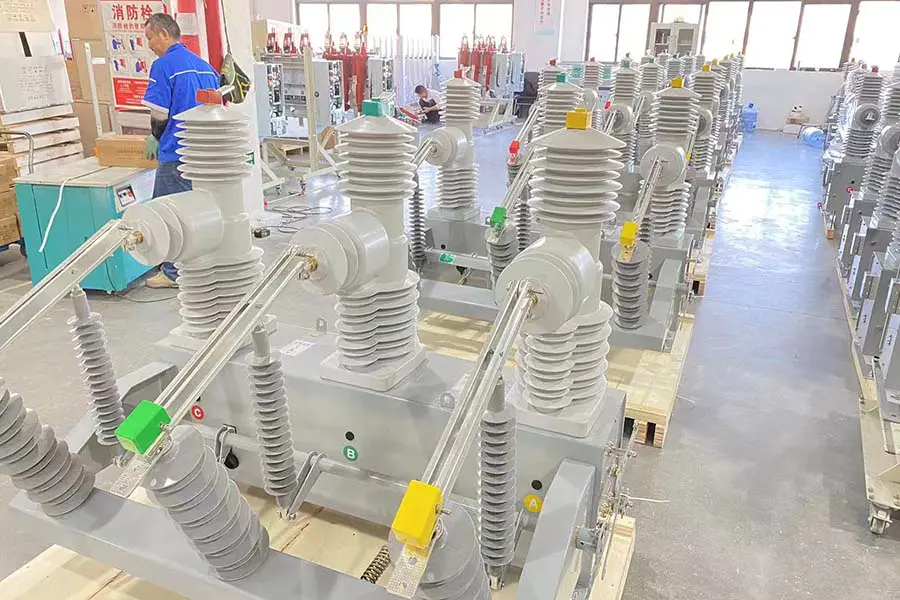

ZW32 VCB Workshop
MT Electric ZW32
ZW32 Introduction

Kako bismo osigurali sigurnost prijevoza, naši električni proizvodi izvoze se u ojačanim drvenim sanducima. Sanduci su termički obrađeni i nose oznaku ISPM-15, što omogućuje brzo carinjenje. Dizajn povišene baze olakšava rad viličarom, dok unutarnje pričvršćivanje za ublažavanje udara osigurava da proizvodi stignu netaknuti. Svi vanjski sanduci jasno su označeni i u skladu su s međunarodnim logističkim standardima.

High And Low Voltage Switchgear ACB MCCB VCB
Box-Type Substation Uses Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

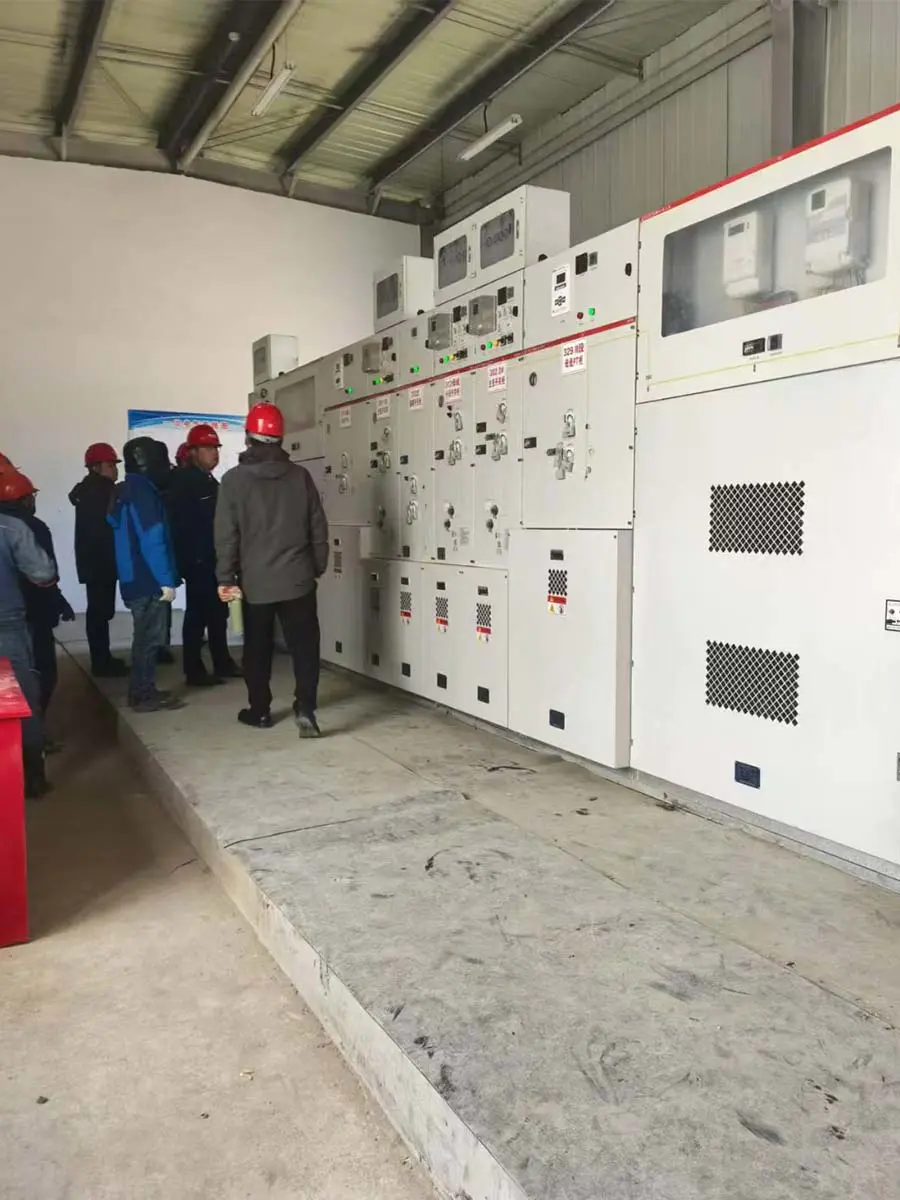

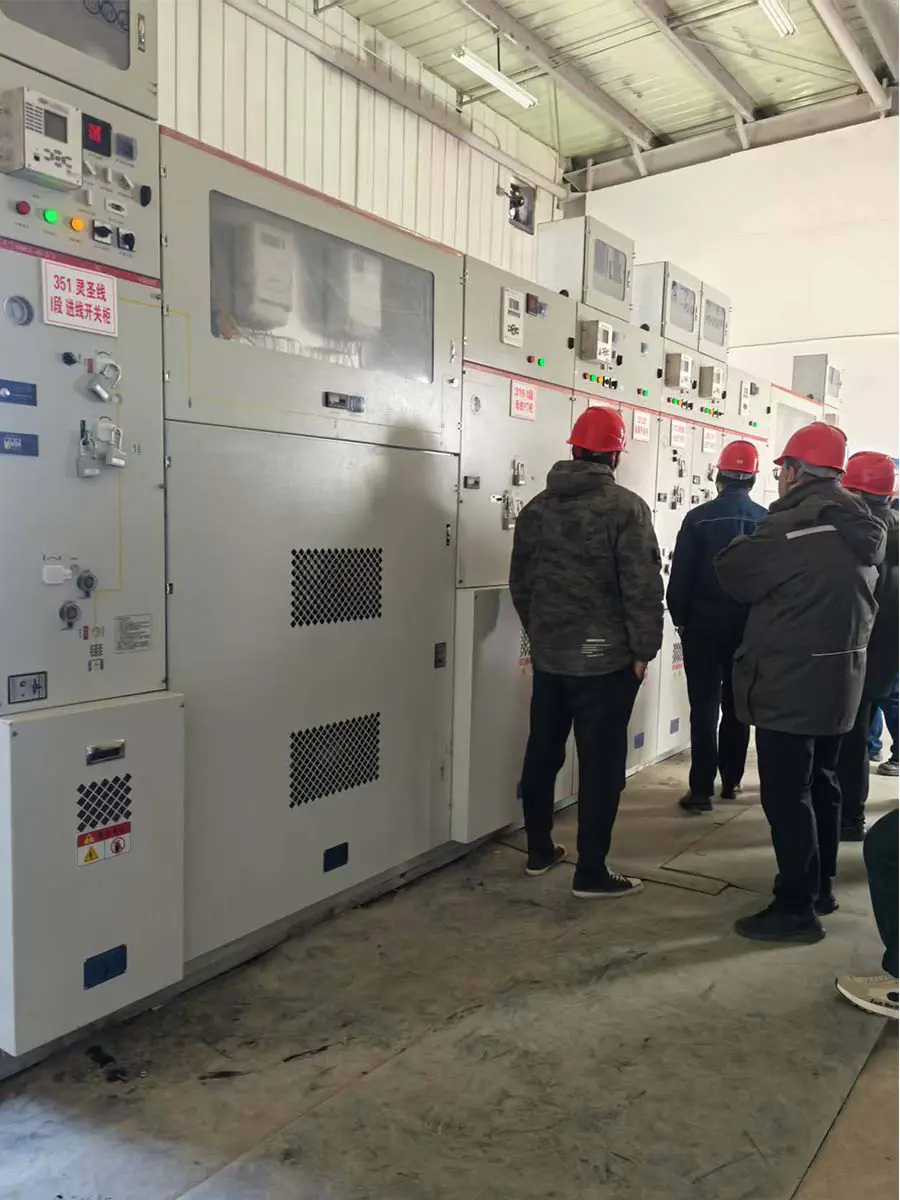

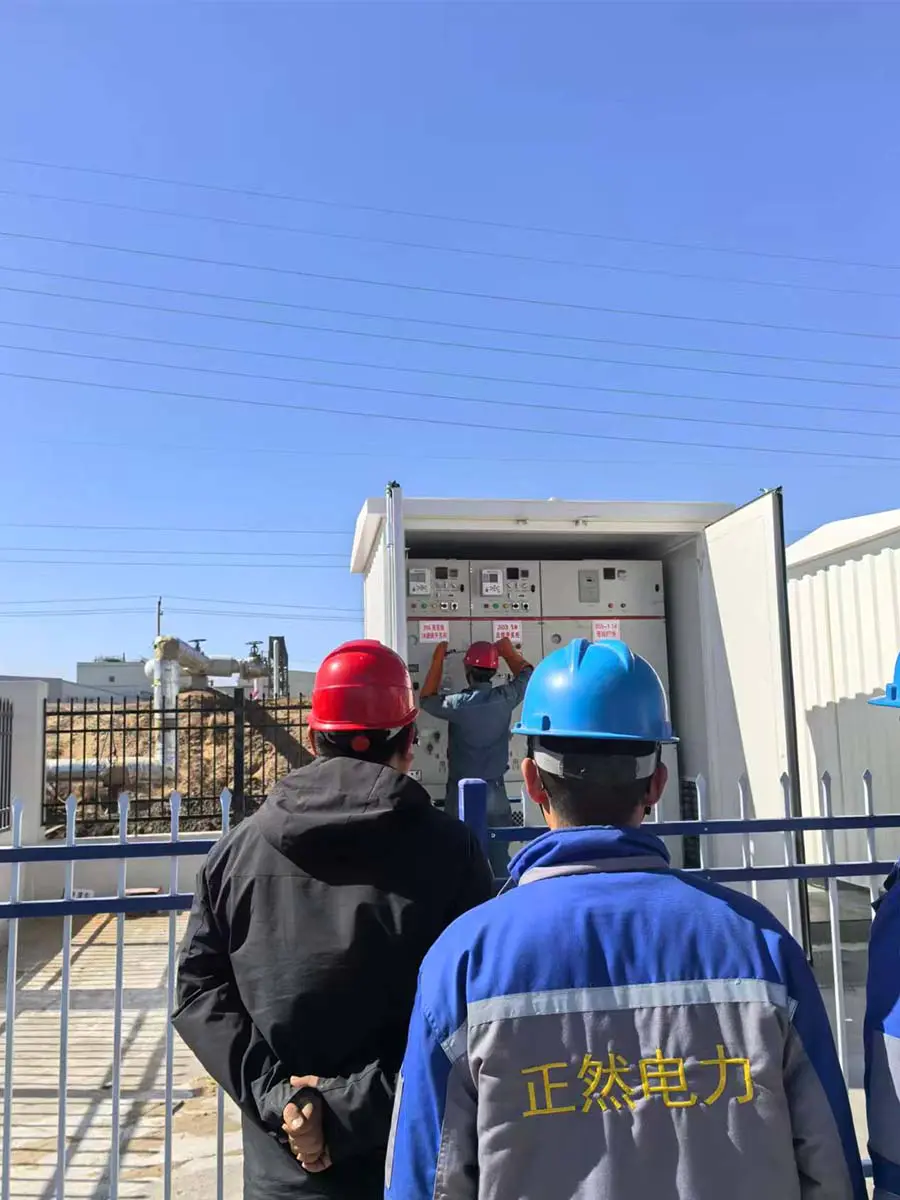

35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB

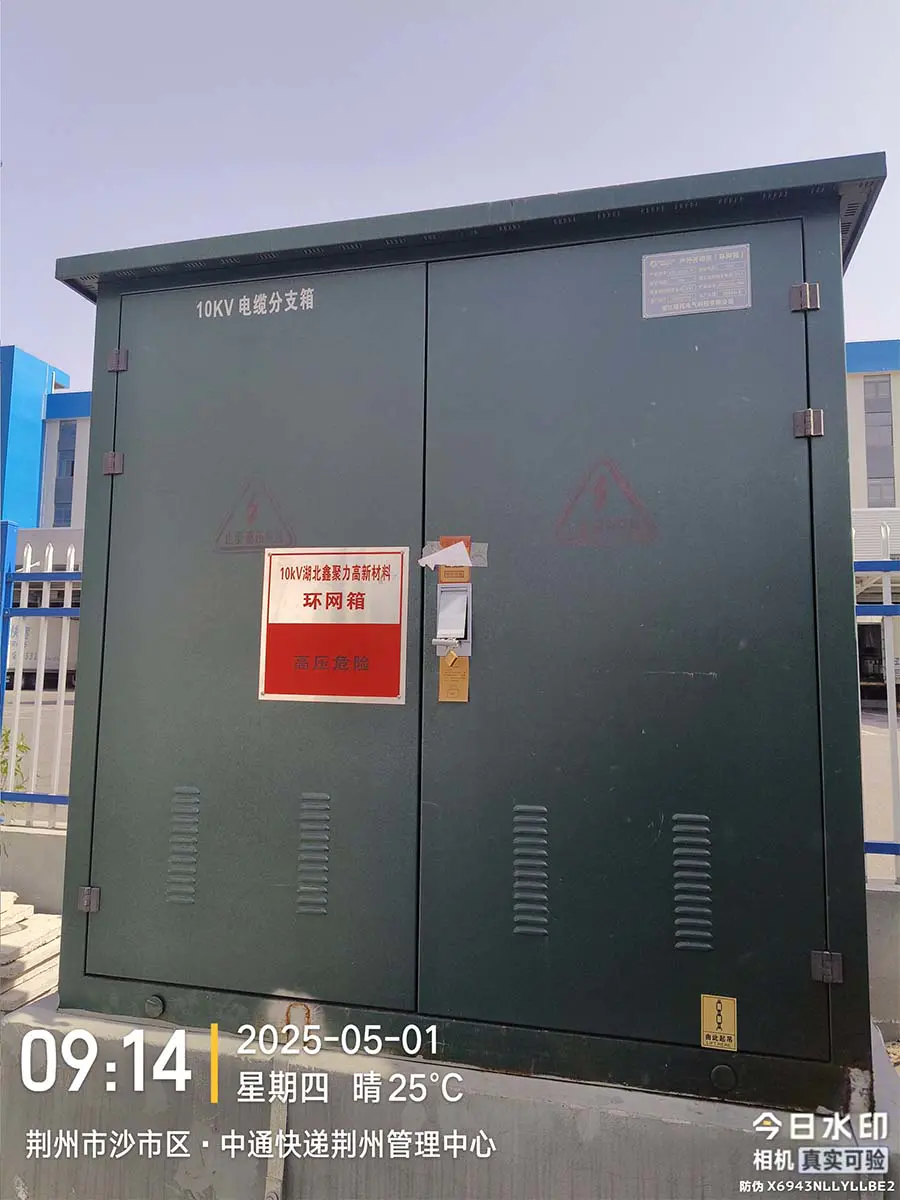

10kV ring main unit, VCB

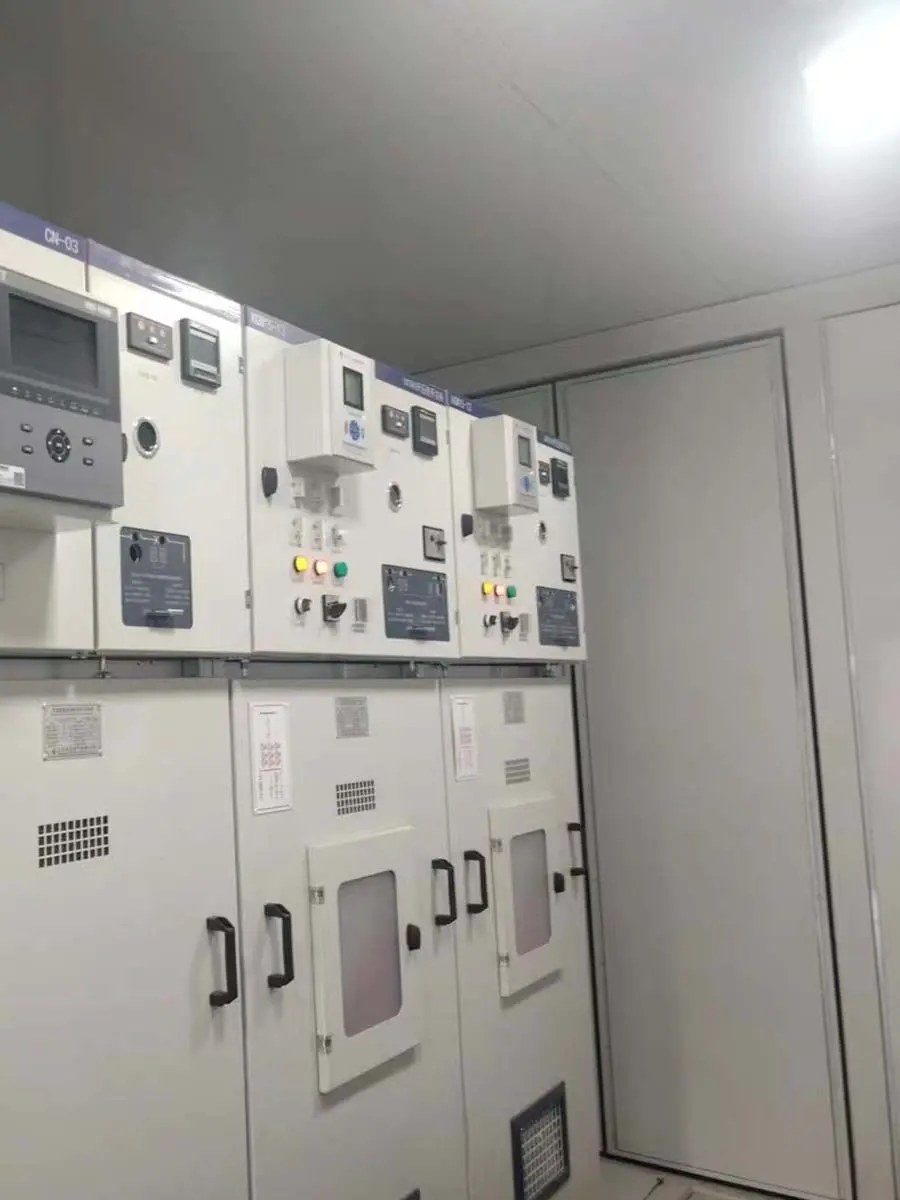

35kV high-voltage switchgear, power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

Parametar Kategorija	Specifikacija	Primjedbe
Nazivni napon	12 kV	Standard za distribucijske mreže
Nazivna struja	400A, 630A, 1250A	Dostupne prilagođene ocjene
Nazivna prekidna struja kratkog spoja	16 kA, 20 kA, 25 kA
Nazivna kratkotrajna podnosiva struja	16 kA / 4 s, 20 kA / 4 s, 25 kA / 4 s
Nazivna vršna podnosiva struja	40 kA, 50 kA, 63 kA
Nazivna razina izolacije	Frekvencija napajanja: 42 kV (1 min) / Impuls munje: 75 kV
Mehanički život	10 000 operacija
Električni život	10 000 operacija (at rated current)	Prekid punog kapaciteta
Interrupter Medium	Vakuum	Zatvorena keramička boca
Radni mehanizam	proljeće	Ručni ili motorizirani
Kontrolni napon	AC/DC 110V, 220V	Dodatno 24V, 48V
Stupanj zaštite	IP67	Prikladno za teške uvjete
Dimenzije (V×Š×D)	880 × 560 × 680 mm	Kompaktan dizajn
Težina	cca. 130 kg	Jednostavan za postavljanje
Metoda instalacije	Montiran na stup	Upotreba na otvorenom
Temperatura okoline	-40°C do 55°C	Širok radni raspon
Nadmorska visina	≤ 4000 m	Dostupna verzija za velike visine
