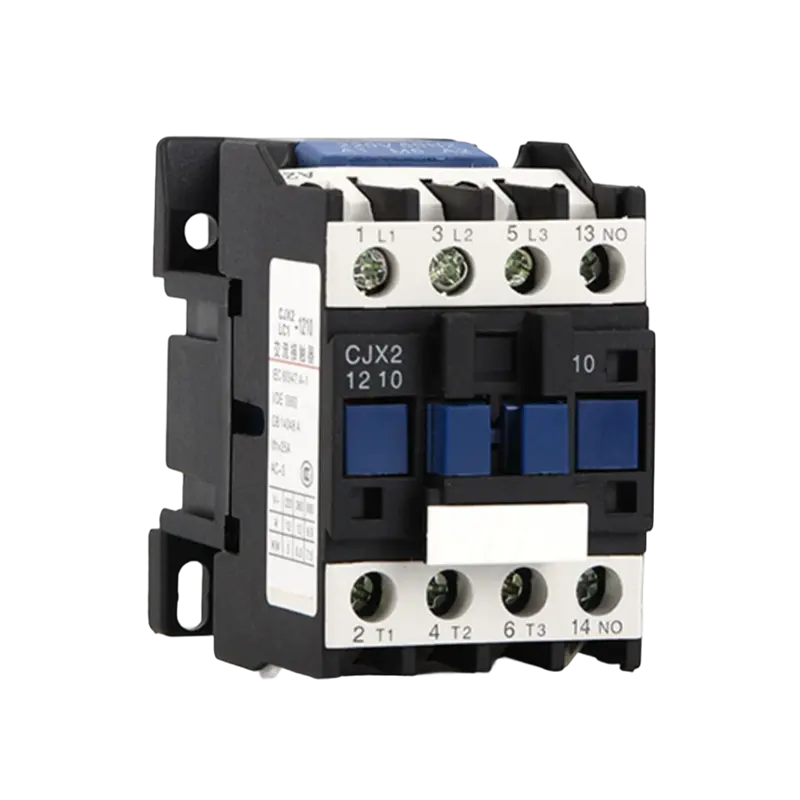

Dom / Proizvodi / Ostali proizvodi / Kontaktori / Magnetski izmjenični kontaktor 25A 220V – prekidač za upravljanje motorom na DIN šinu

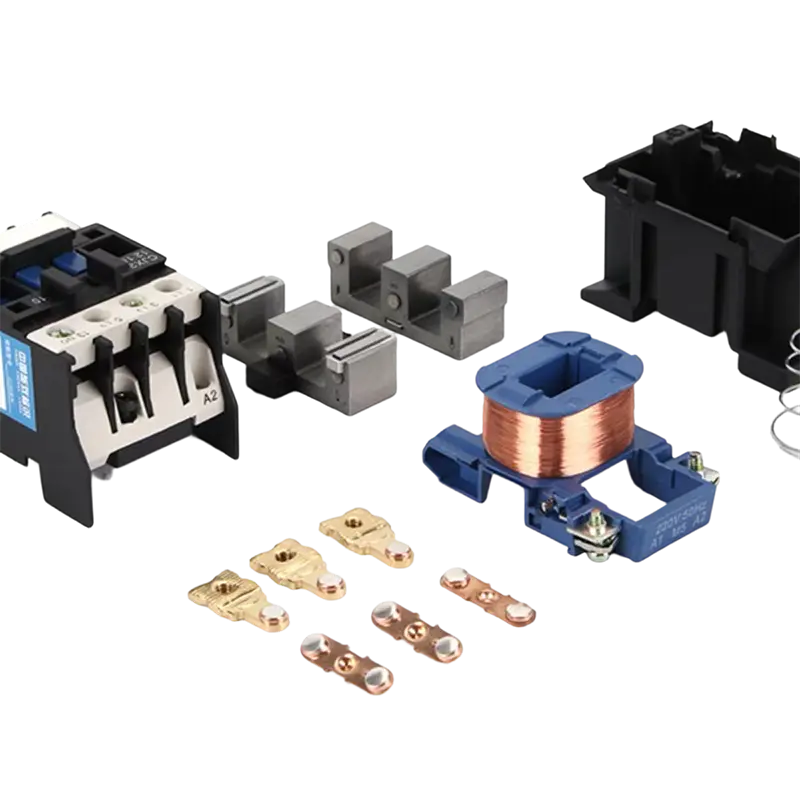

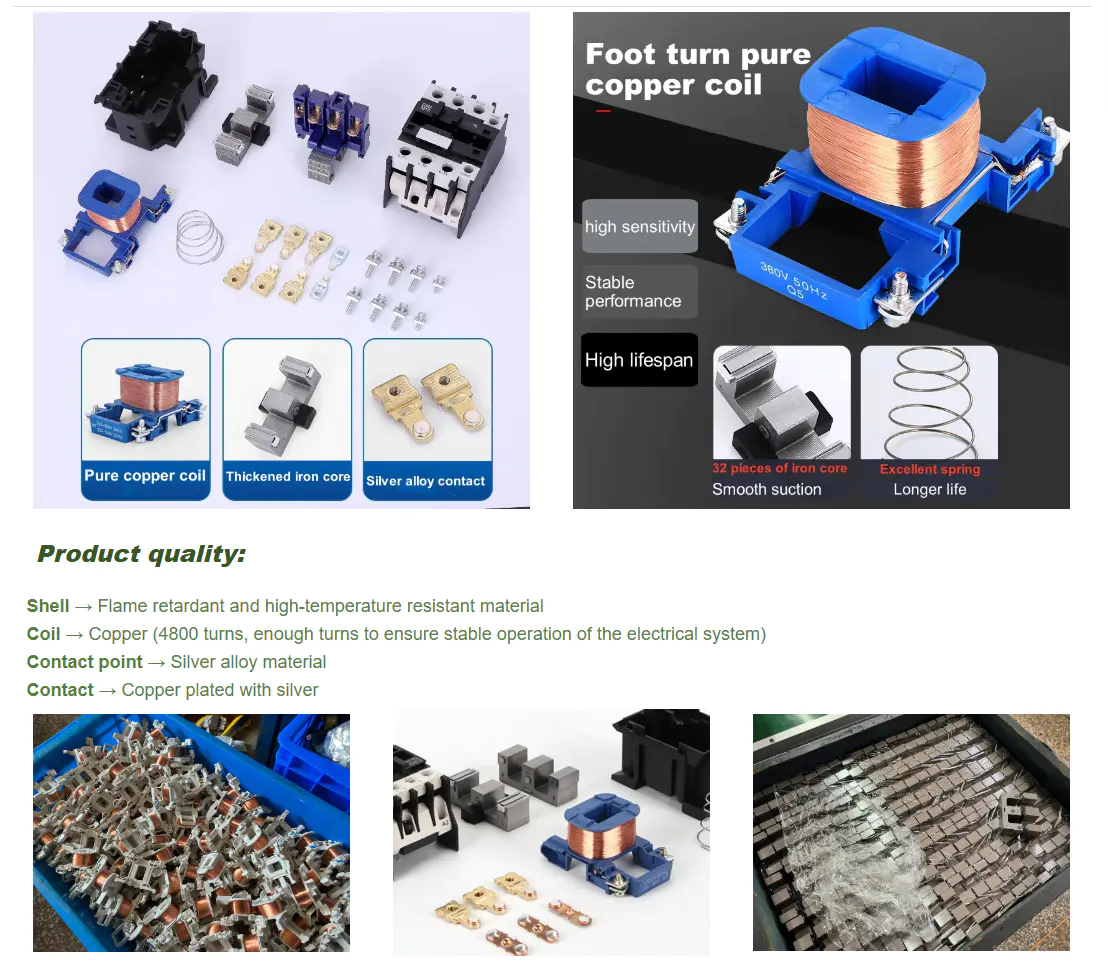

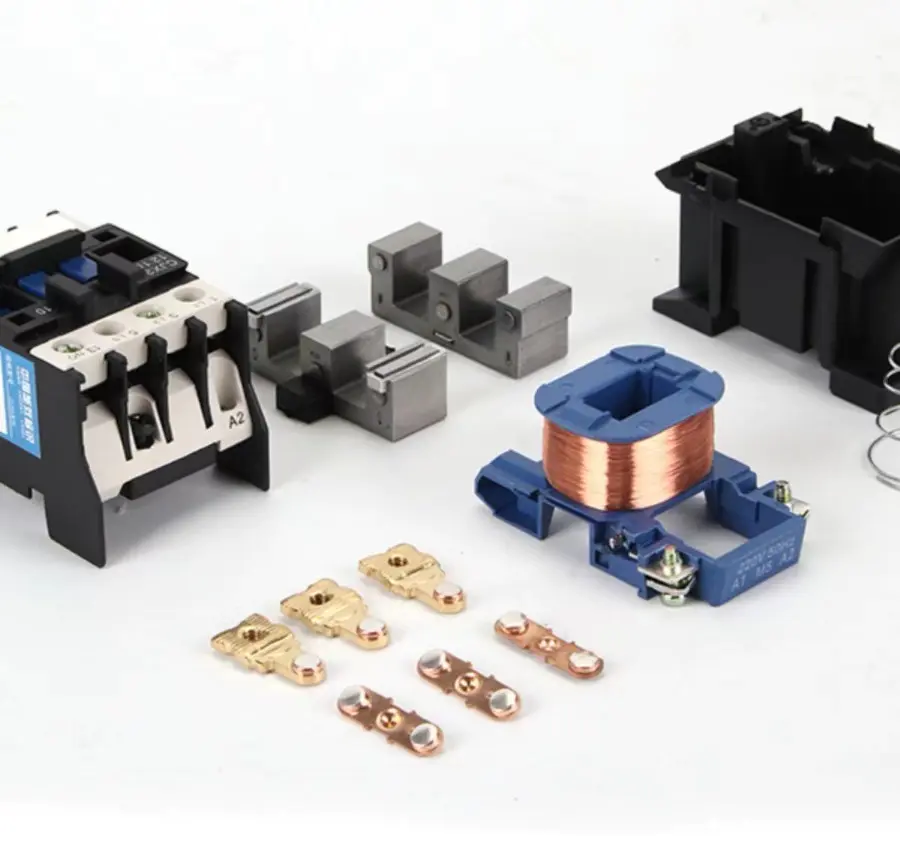

Princip rada: Kada je AC kontaktor uključen, unutarnja zavojnica će generirati magnetsko polje, uzrokujući da se pokretna željezna jezgra i nepokretna željezna jezgra međusobno privlače, tjerajući kontaktni sustav da kontaktira nepomični kontakt i provode strujni krug. Nakon što zavojnica izgubi snagu, usisna sila nestaje, a resetirajuća opruga će gurnuti pokretnu željeznu jezgru, uzrokujući odvajanje kontakata i prekid strujnog kruga.
-

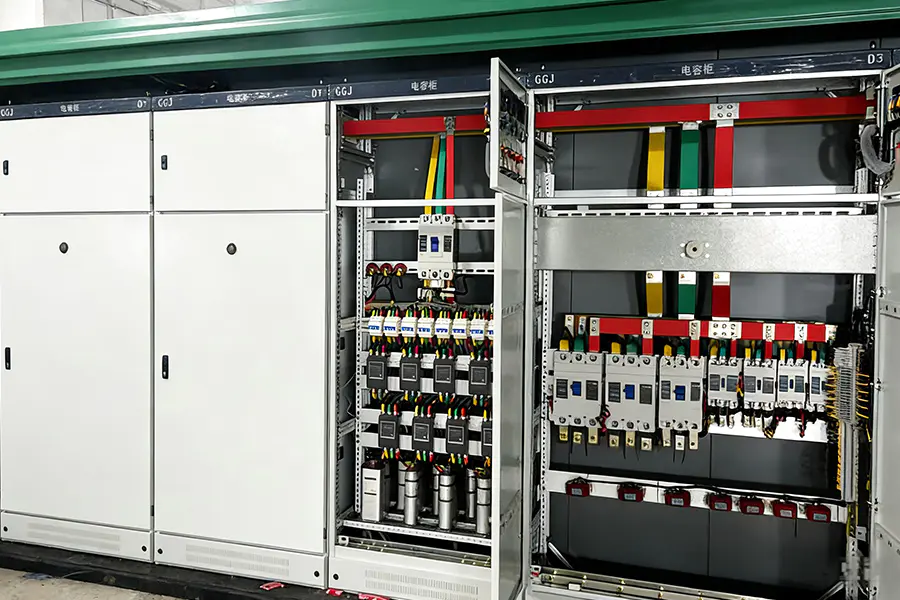

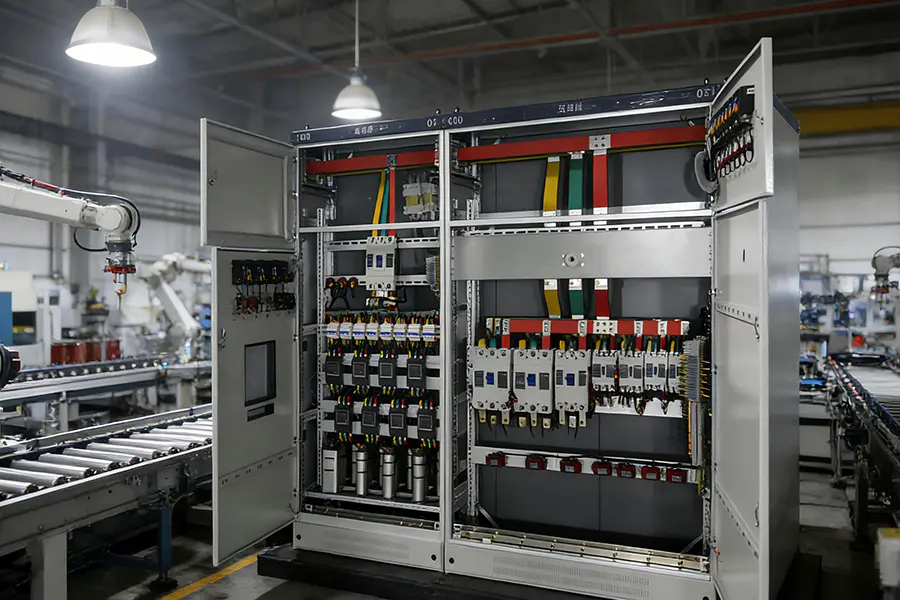

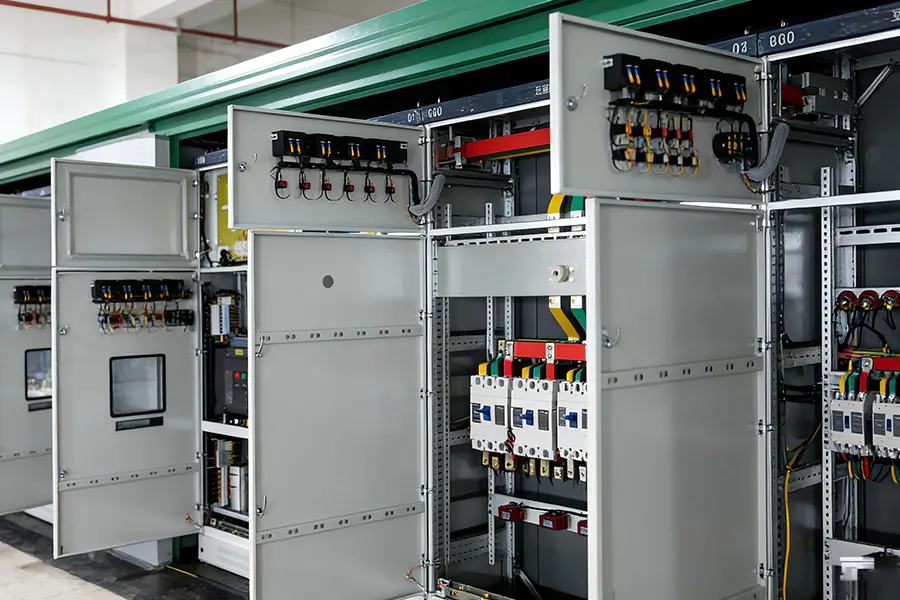

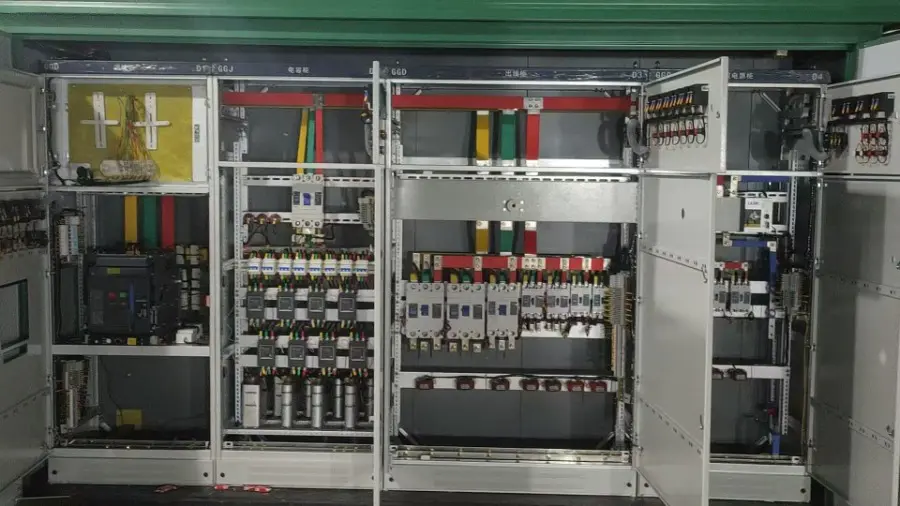

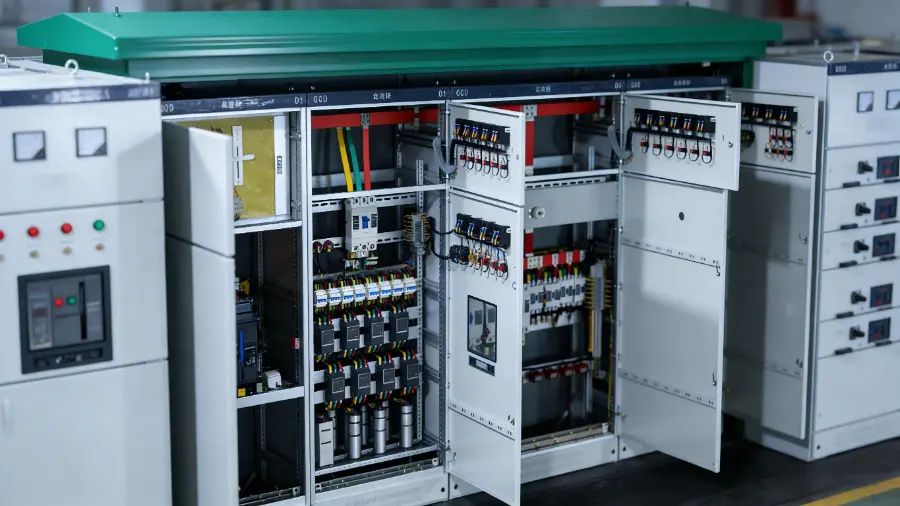

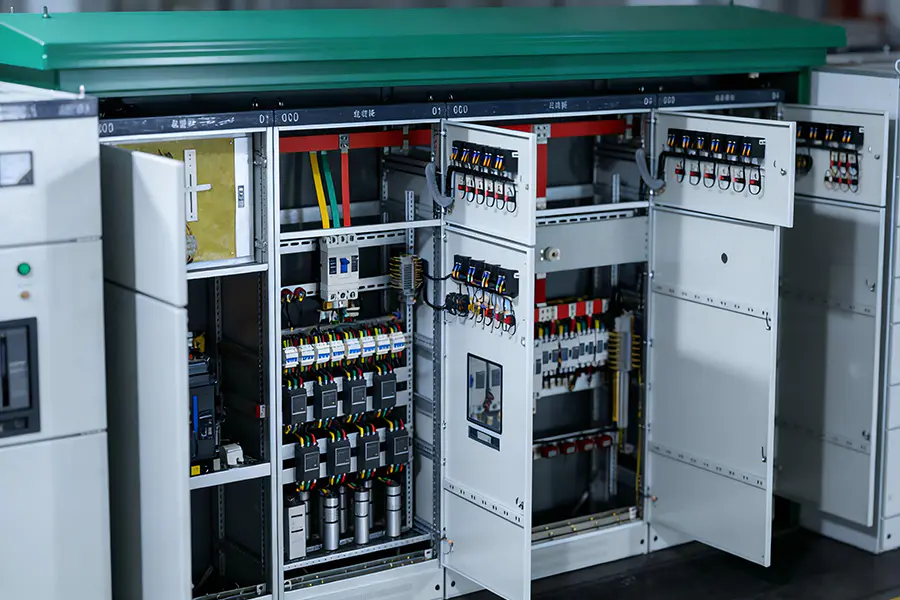

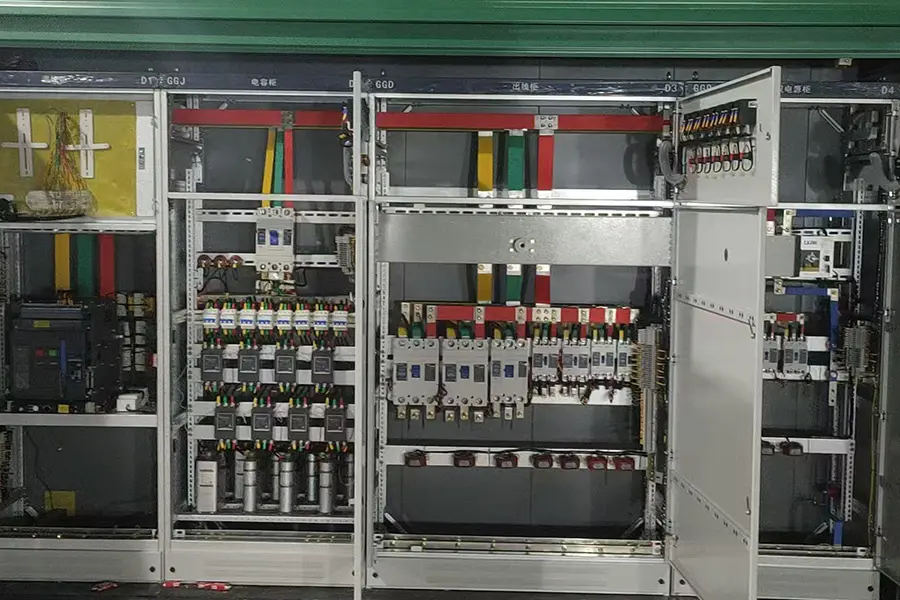

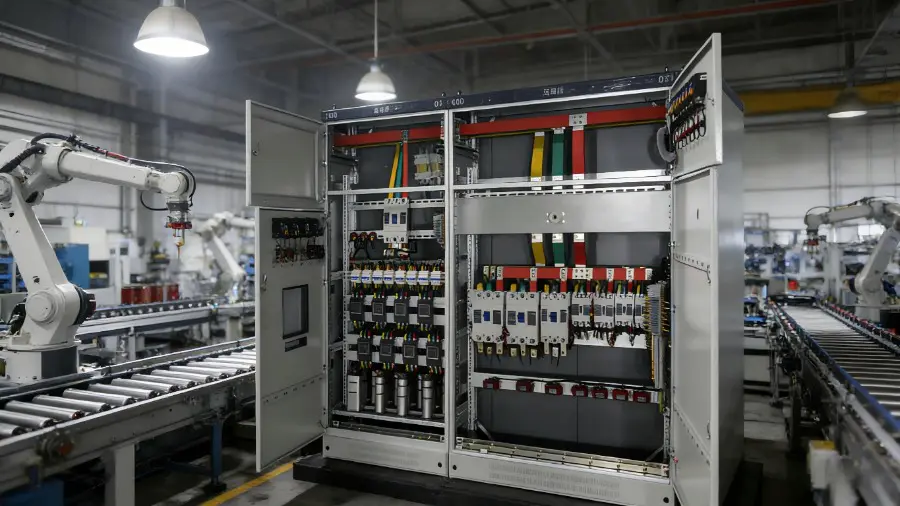

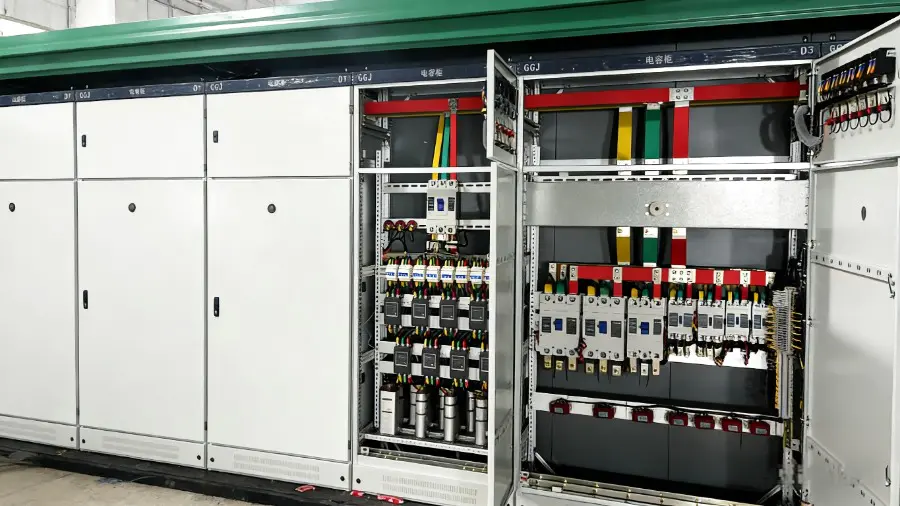

Project Cases
-
Project Cases
-
Project Cases
-
Project Cases
-
Project Cases

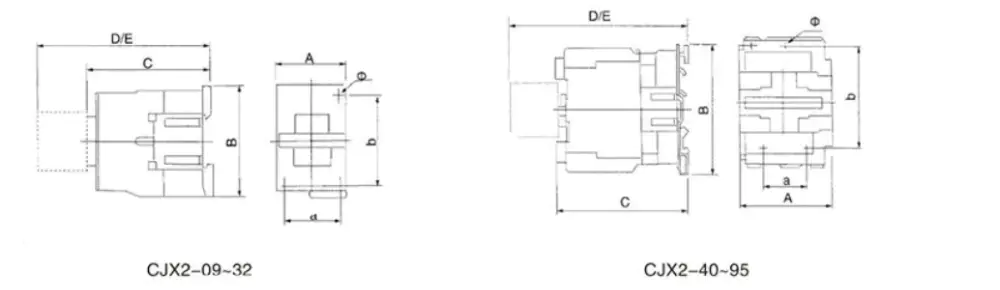

| MODEL | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | a (mm) | b (mm) | Φ (mm) |
| D09~12 | 47 | 76 | 82 | 11 | 133 | 34/35 | 50/60 | 4.5 |
| D18 | 47 | 76 | 87 | 118 | 138 | 34/35 | 50/60 | 4.5 |
| D25 | 57 | 86 | 95 | 126 | 146 | 40 | 48 | 4.5 |
| D32 | 57 | 86 | 100 | 131 | 151 | 40 | 48 | 4.5 |
| D40~65 | 77 | 129 | 116 | 145 | 165 | 40 | 100/110 | 6.5 |
| D80~95 | 87 | 129 | 127 | 175 | 195 | 40 | 100/110 | 6.5 |
| Vrsta modela | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 | |
| Nazivna radna struja (A) | AC3 | 9 | 12 | 18 | 25 | 32 | 40 | 50 | 65 | 80 | 95 |
| AC4 | 3.5 | 5 | 7.7 | 8.5 | 12 | 18.5 | 24 | 28 | 37 | 44 | |
| Trofazni motor AC－3 razina (kw) | 220/230V | 2.2 | 3 | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 25 |
| 380/400V | 4 | 5.5 | 7.5 | 11 | 15 | 18.5 | 22 | 30 | 37 | 45 | |
| 415V | 4 | 5.5 | 9 | 11 | 15 | 22 | 25 | 37 | - | - | |
| 500V | 5.5 | 7.5 | 10 | 15 | 18.5 | 22 | 30 | 37 | - | - | |
| 660/690V | 5.5 | 7.5 | 10 | 15 | 18.5 | 30 | 33 | 37 | 45 | 45 | |
| Nazivna struja grijanja Ith (A) | 20 | 20 | 30 | 32 | 40 | 50 | 60 | 80 | 125 | 125 | |
| Električni životni vijek (10000 ciklusa) | AC3 | 100 | 100 | 100 | 100 | 80 | 80 | 60 | 60 | 60 | 60 |
| AC4 | 20 | 20 | 20 | 20 | 20 | 15 | 15 | 15 | 10 | 10 | |
| Mehanički životni vijek (10000 ciklusa) | 1000 | 1000 | 1000 | 1000 | 800 | 800 | 800 | 800 | 600 | 600 | |
| Kontaktni model | 3P BR | 3P NC BR | |||||||||

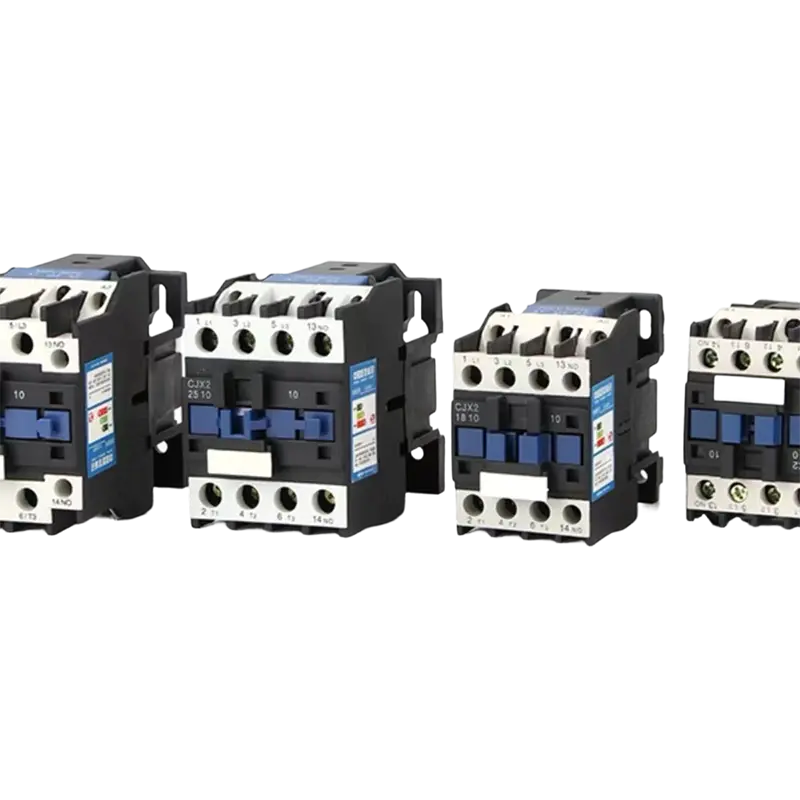

| Model | Nazivna struja (A) | Glavni kontakt | Pomoćni kontakt | Snaga jednofaznog opterećenja (kW) | Trofazna snaga opterećenja (kW) |

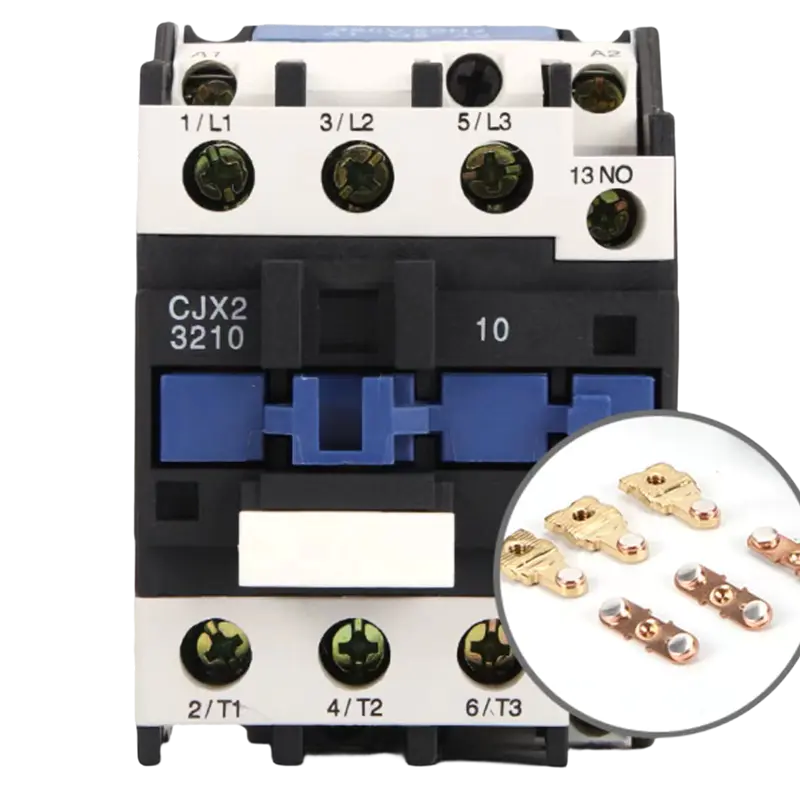

| CJX2-0910 | 9A | 3BR | 1BR | 1.8KW | 3,5 KW |
| CJX2-0901 | 9A | 3BR | 1NC | 1.8KW | 3,5 KW |

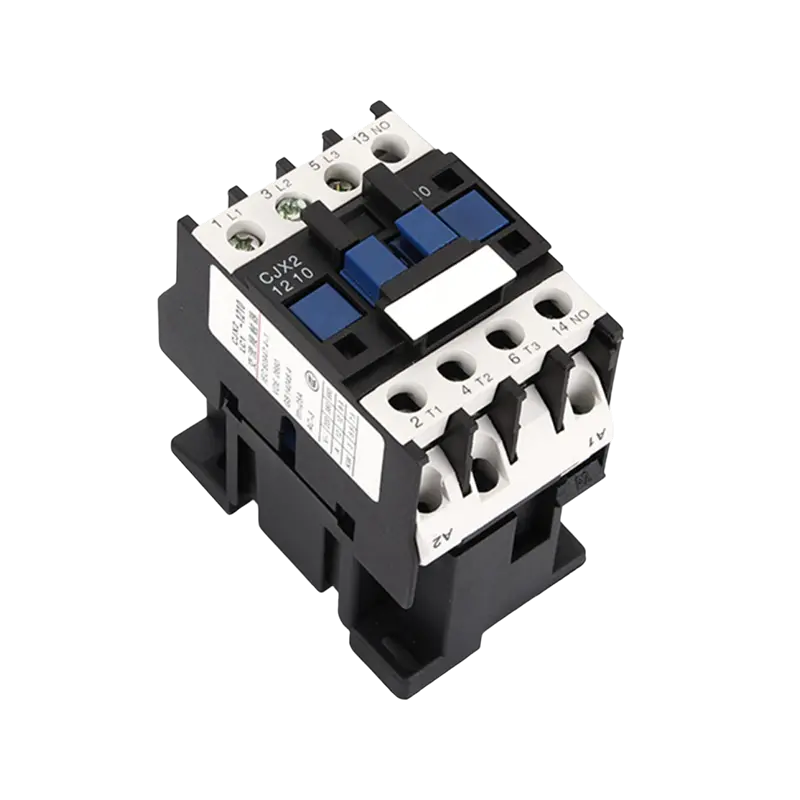

| CJX2-1210 | 12A | 3BR | 1BR | 2,5 KW | 5KW |
| CJX2-1201 | 12A | 3BR | 1NC | 2,5 KW | 5KW |
| CJX2-1810 | 18A | 3BR | 1BR | 3,5 KW | 7,5KW |
| CJX2-1801 | 18A | 3BR | 1NC | 3,5 KW | 7,5KW |
| CJX2-2510 | 25A | 3BR | 1BR | 5KW | 8,5KW |
| CJX2-2501 | 25A | 3BR | 1NC | 5KW | 8,5KW |
| CJX2-3210 | 32A | 3BR | 1BR | 6KW | 12KW |
| CJX2-3201 | 32A | 3BR | 1NC | 6KW | 12KW |
| CJX2-4011 | 40A | 3BR | 1BR 1NC | 8KW | 18,5KW |
| CJX2-5011 | 50A | 3BR | 1BR 1NC | 10KW | 24KW |
| CJX2-6511 | 65A | 3BR | 1BR 1NC | 12,5KW | 28KW |
| CJX2-8011 | 80A | 3BR | 1BR 1NC | 15,5KW | 37KW |
| CJX2-9511 | 95A | 3BR | 1BR 1NC | 18,5KW | 44KW |
