Name: Vanjski vakuumski prekidač ZN85 12kV, 630A, montiran na stup
Rating: 5 (99 reviews)

Vanjski vakuumski prekidač ZN85 12kV, 630A, montiran na stup

Opis:

MINGTUO ZN85 12kV vanjski vakuumski prekidač (VCB) je sklopni uređaj visokih performansi dizajniran za distribucijske mreže srednjeg napona. Označen na 630 A s prekidnim kapacitetom do 25 kA, ovaj je prekidač dizajniran za primjenu na stupu ili na zemlji, osiguravajući pouzdanu zaštitu u industrijskim, komunalnim i sustavima obnovljive energije. Njegova robusna konstrukcija i napredna tehnologija prekidanja vakuuma omogućuju siguran, brz rad bez održavanja u teškim vanjskim okruženjima.

Prijave:

Zračni prekidači (ACB) stoje kao prva linija obrane u glavnoj distribuciji električne energije i zaštitnim sustavima. Njihove vitalne primjene obuhvaćaju industrijske pogone, ekspanzivne komercijalne komplekse, kritične podatkovne centre i bitnu javnu infrastrukturu poput zračnih luka i bolnica. U tim okruženjima kritičnim za misiju, ACB osiguravaju cjelovitost sustava, štite skupu opremu od električnih kvarova i jamče kontinuiranu radnu sigurnost i pouzdanost.

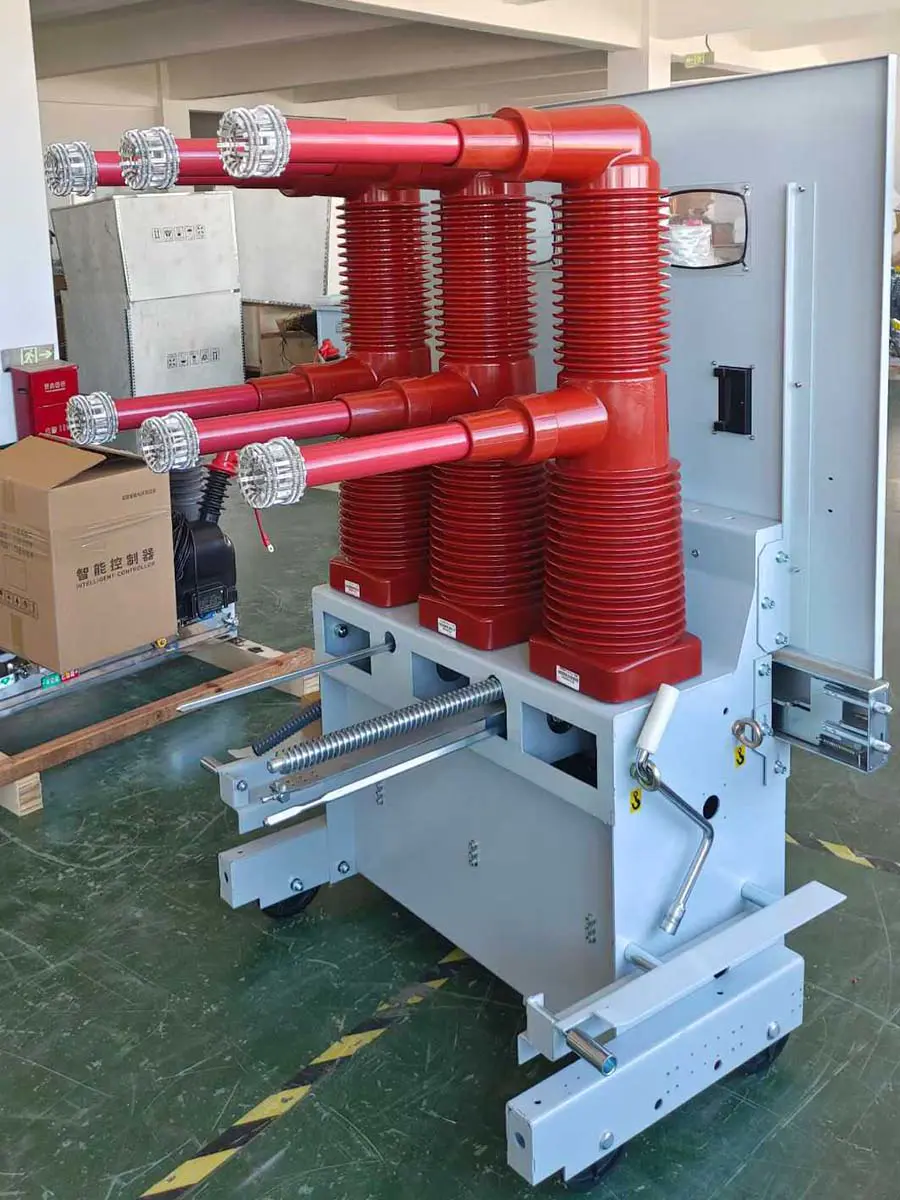

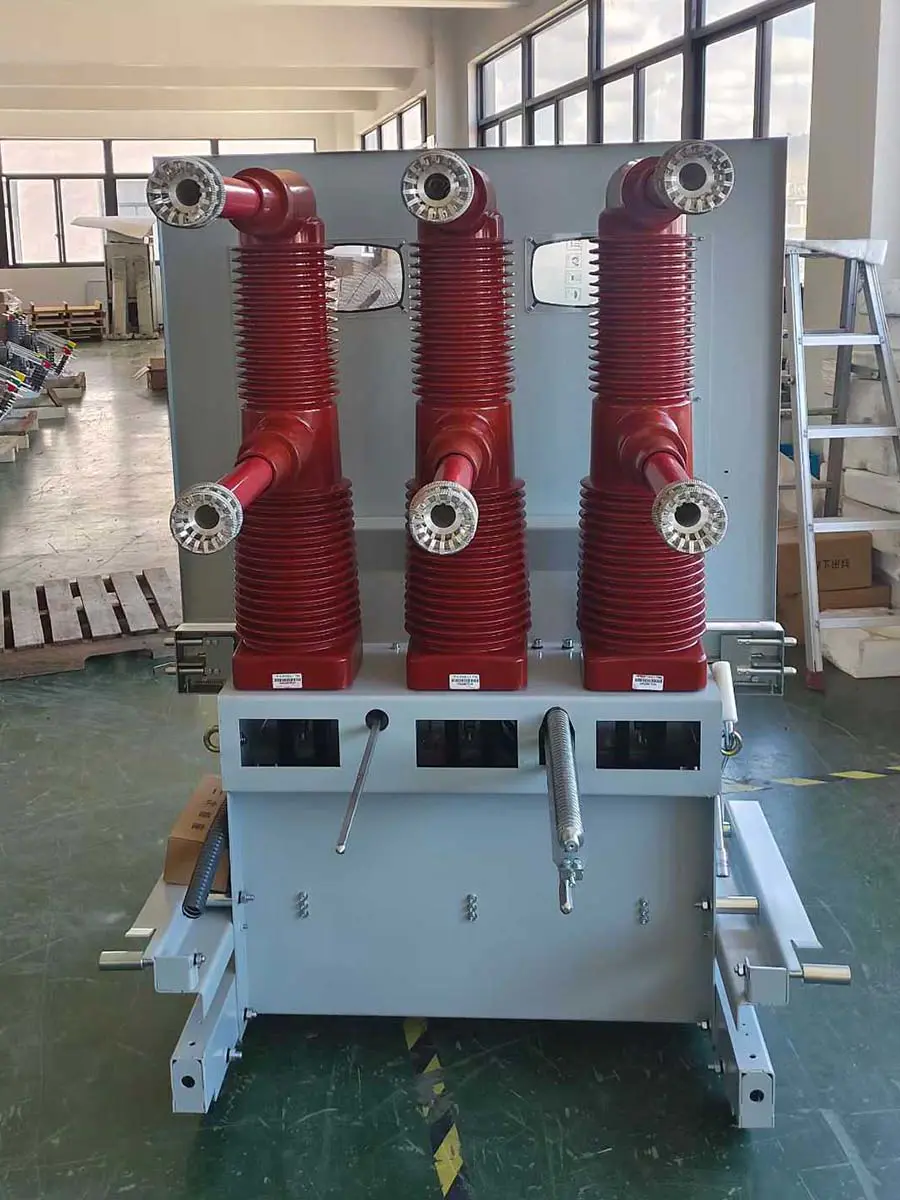

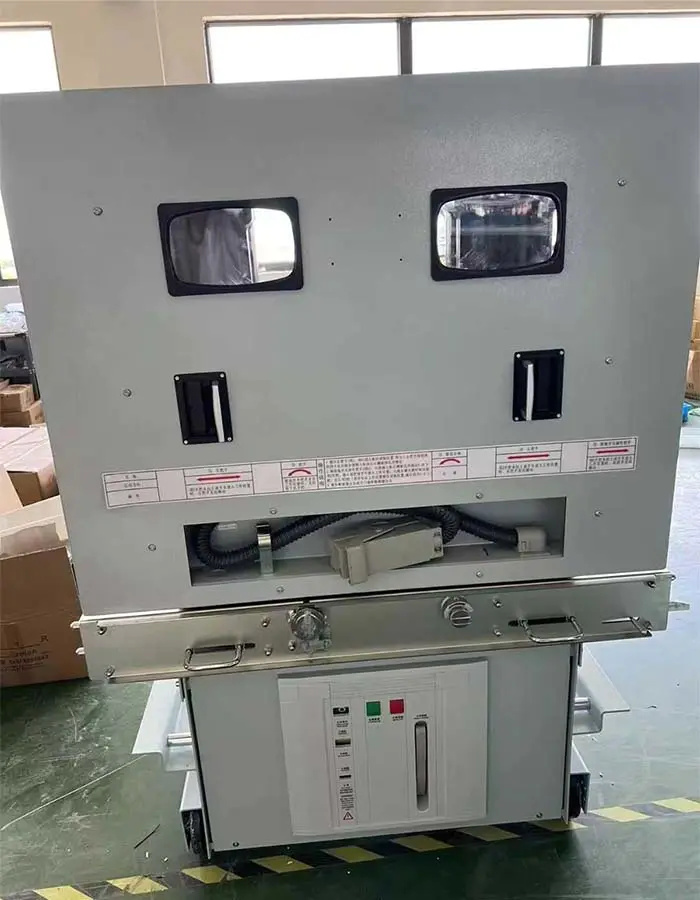

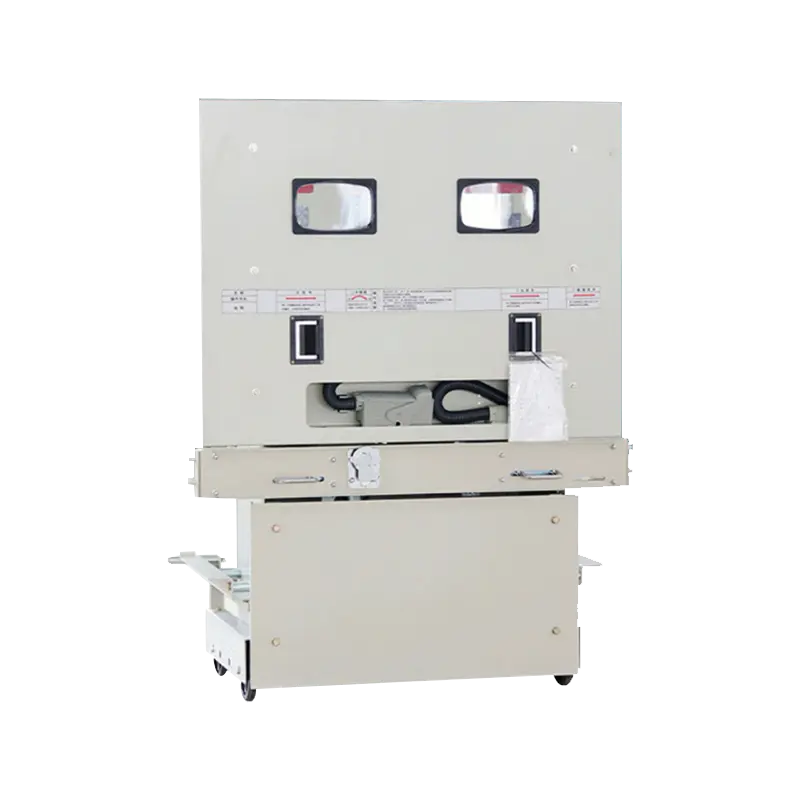

ZN85

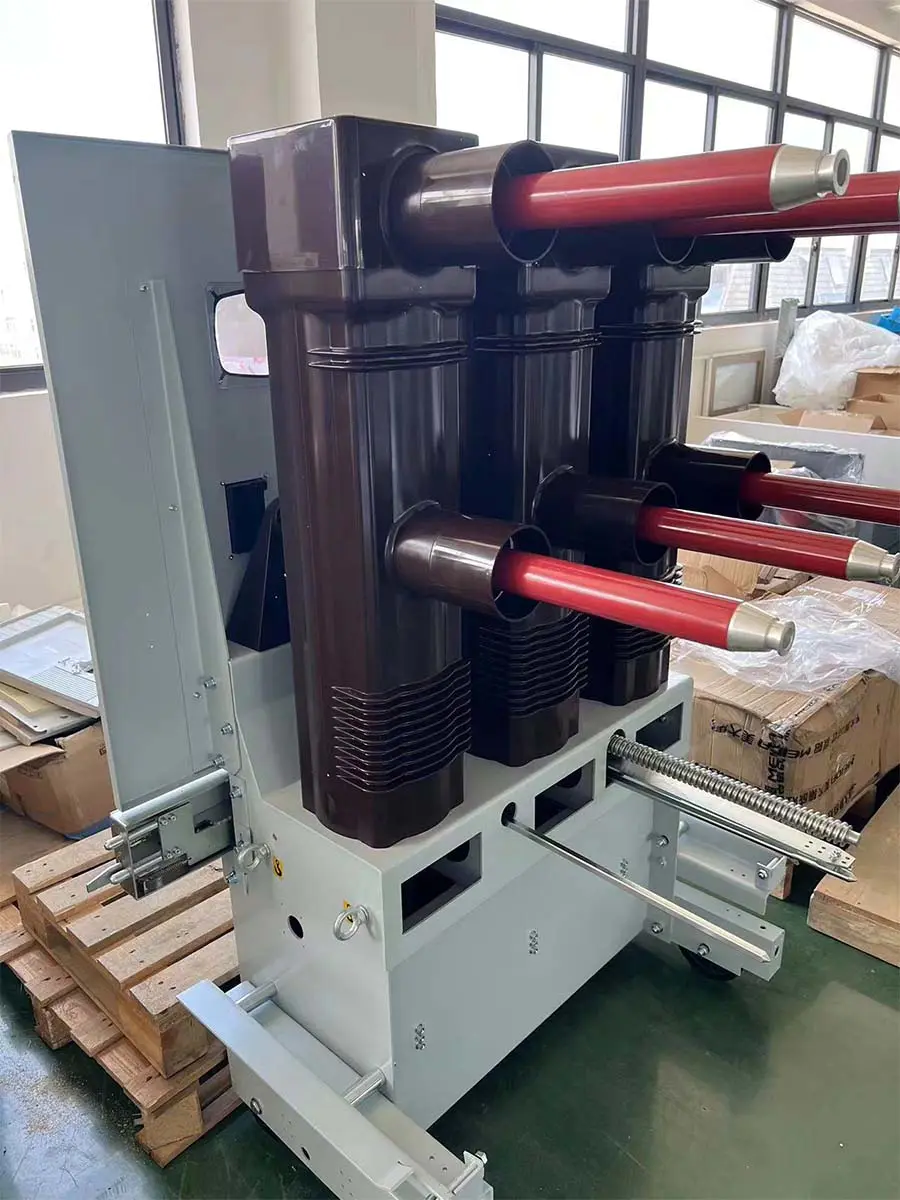

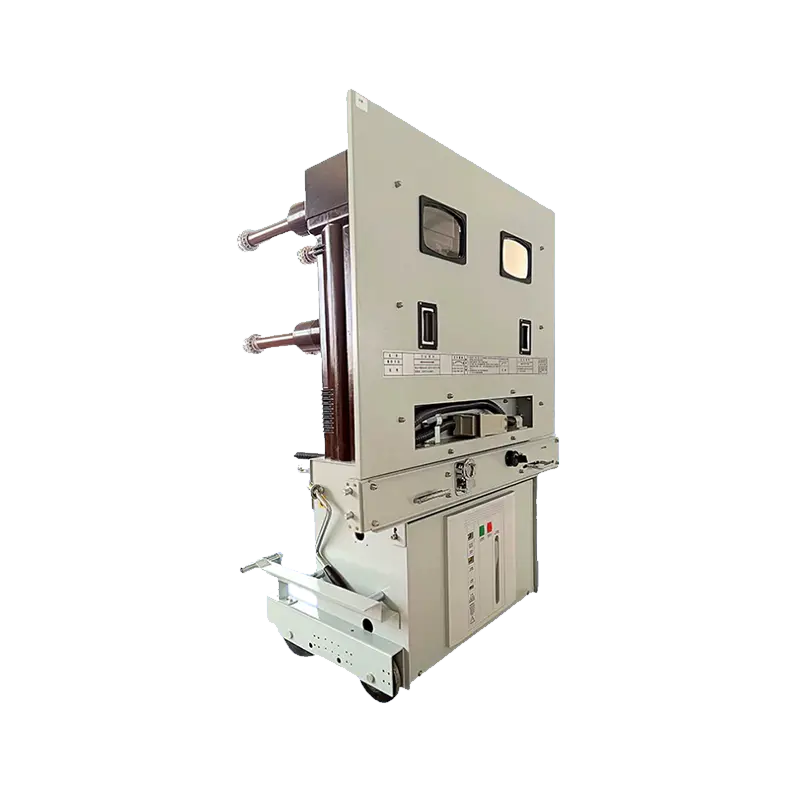

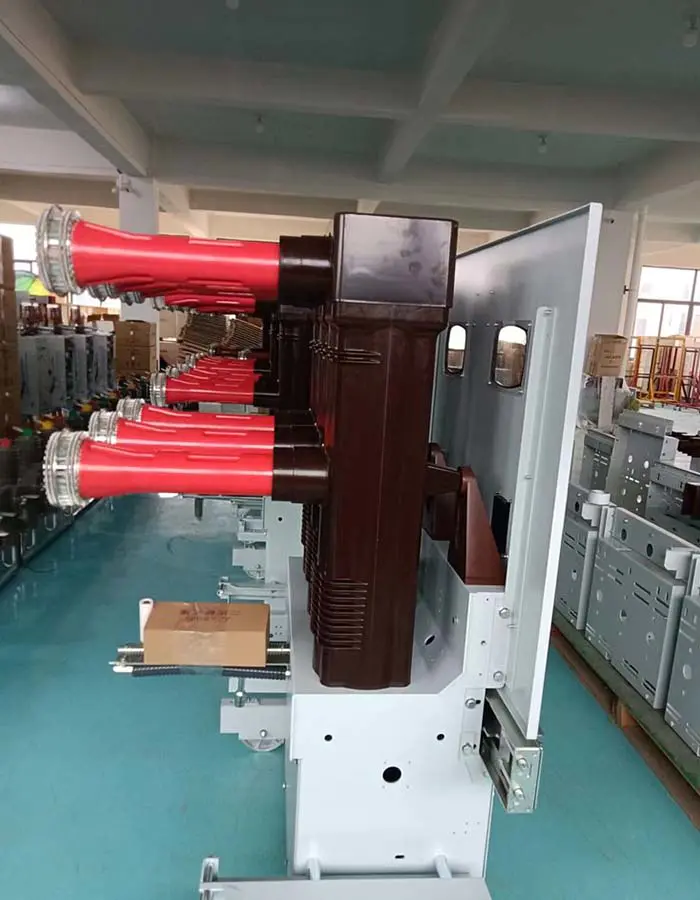

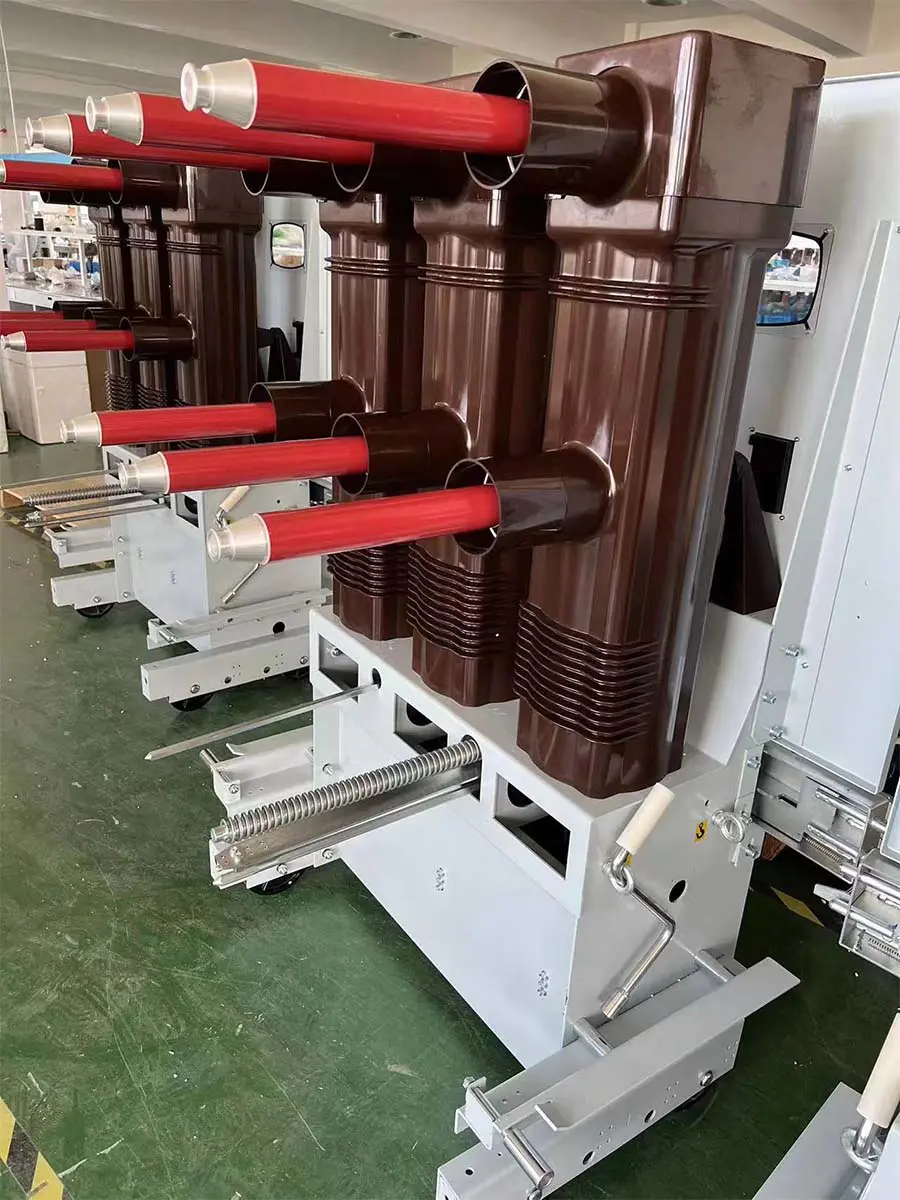

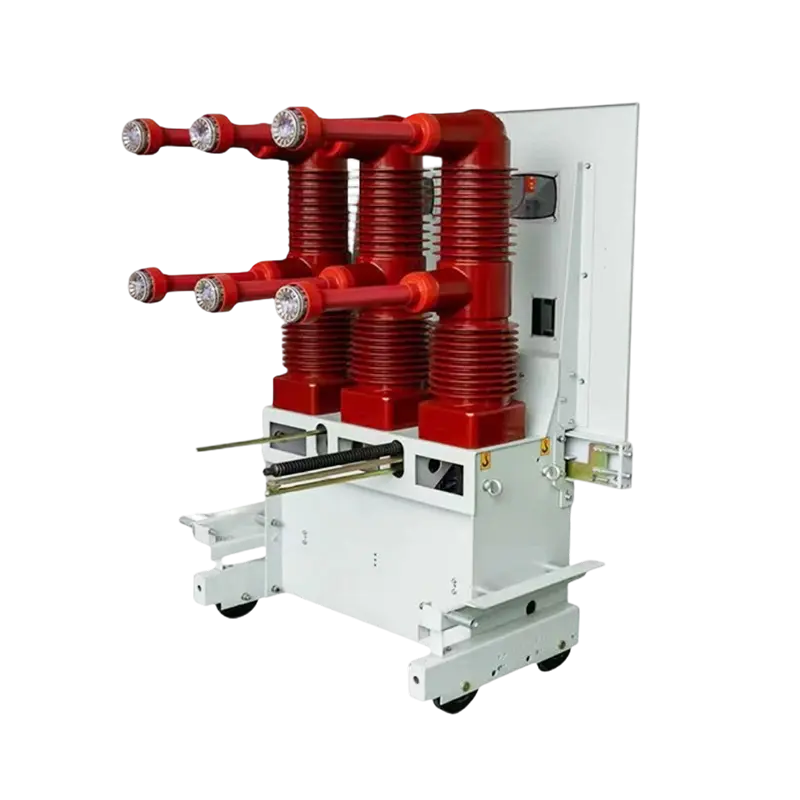

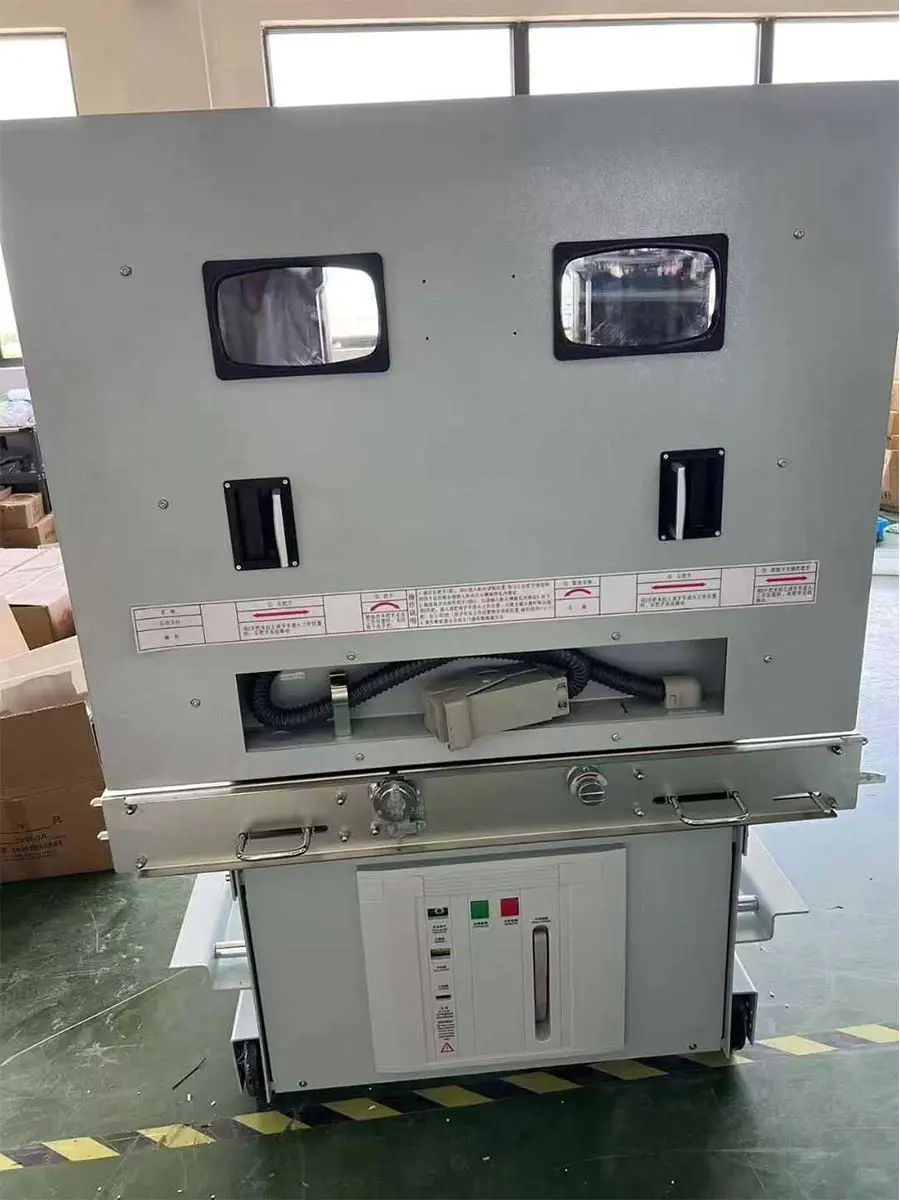

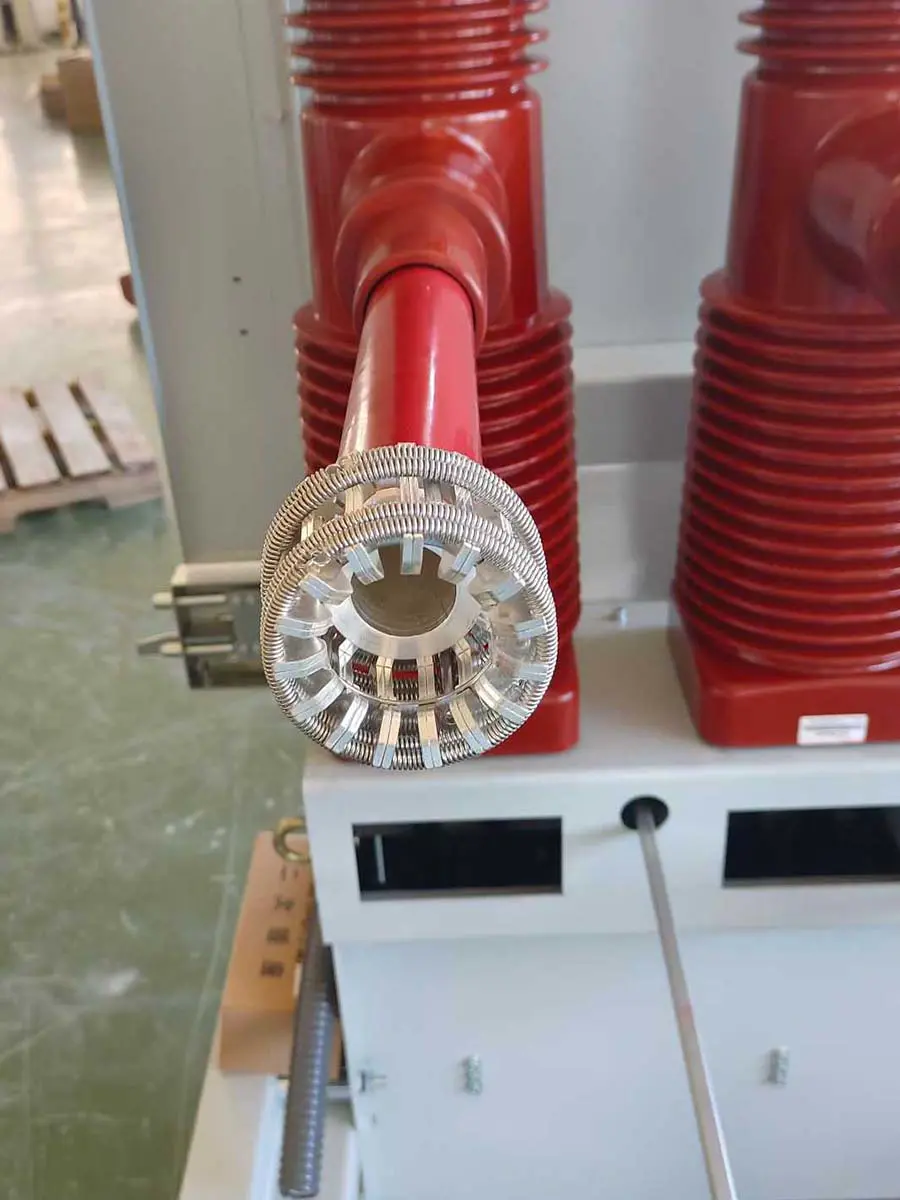

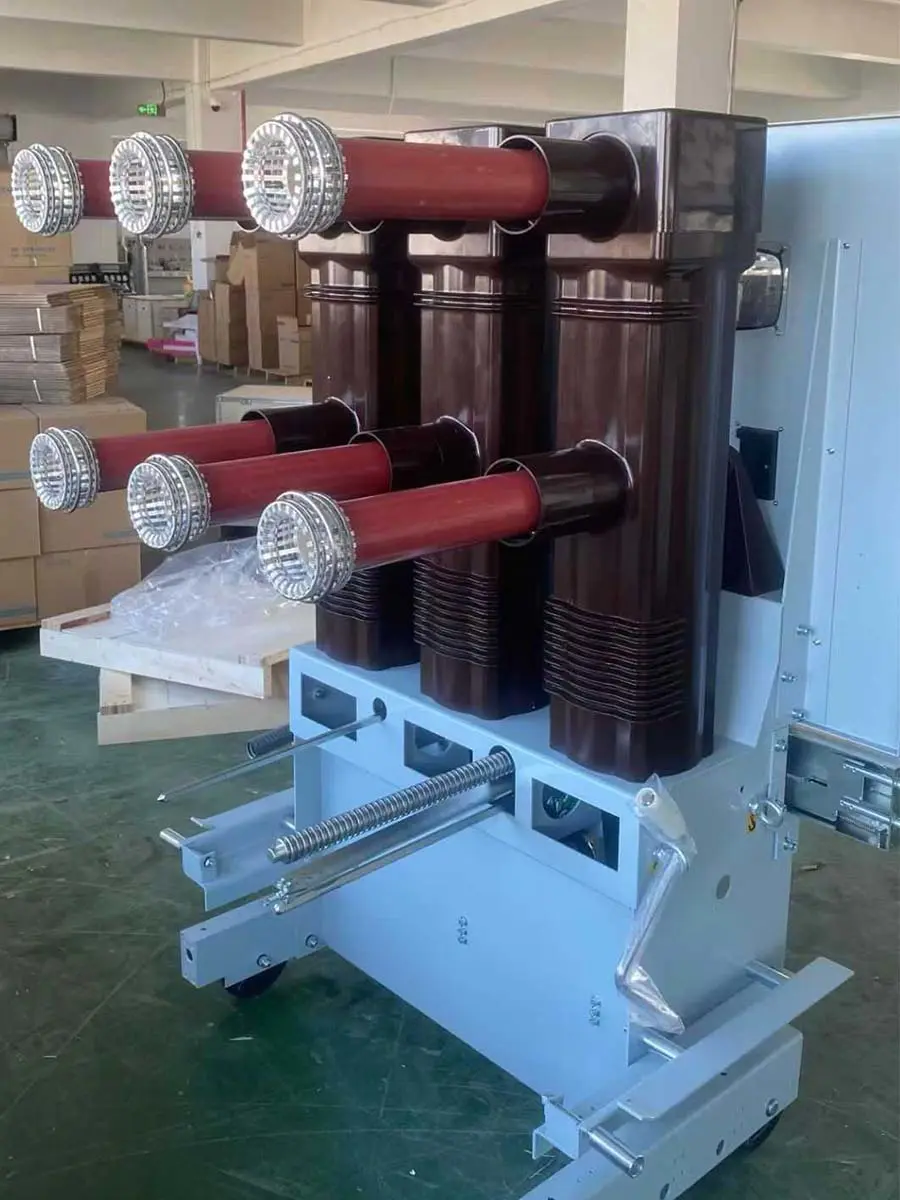

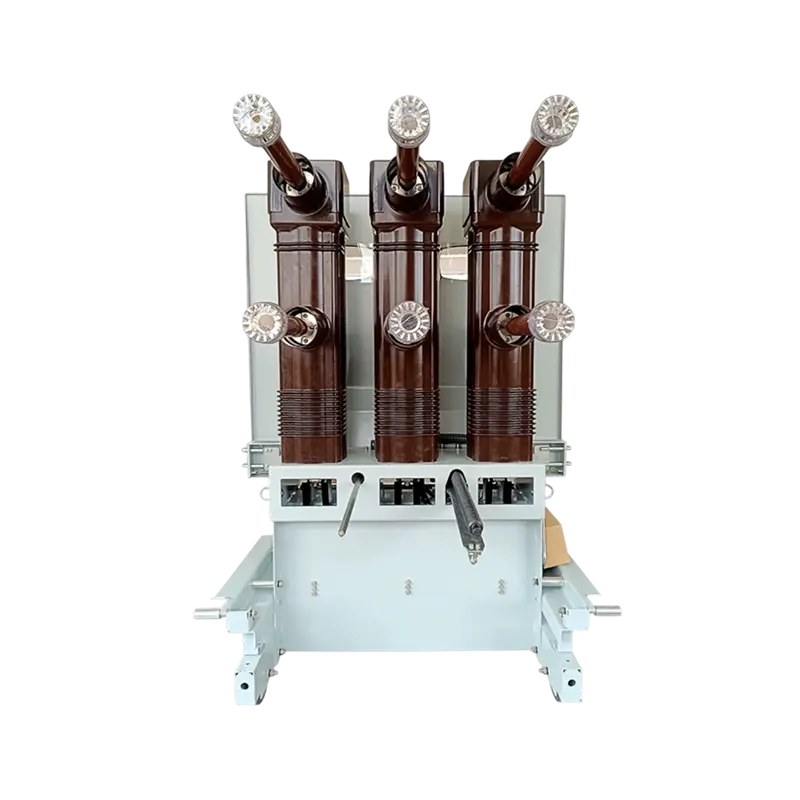

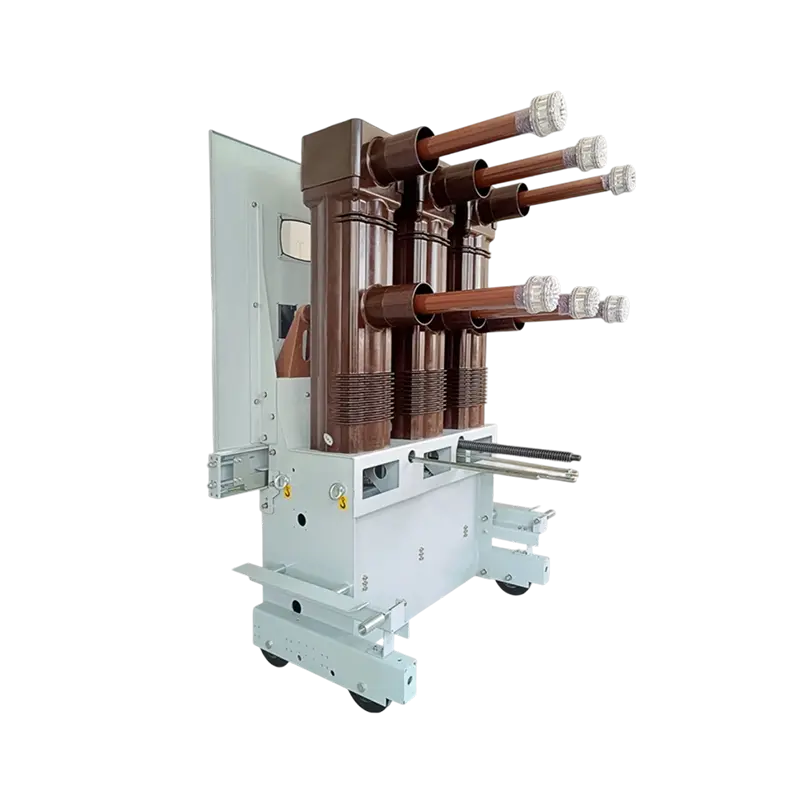

MTELEC ZN85 VCB

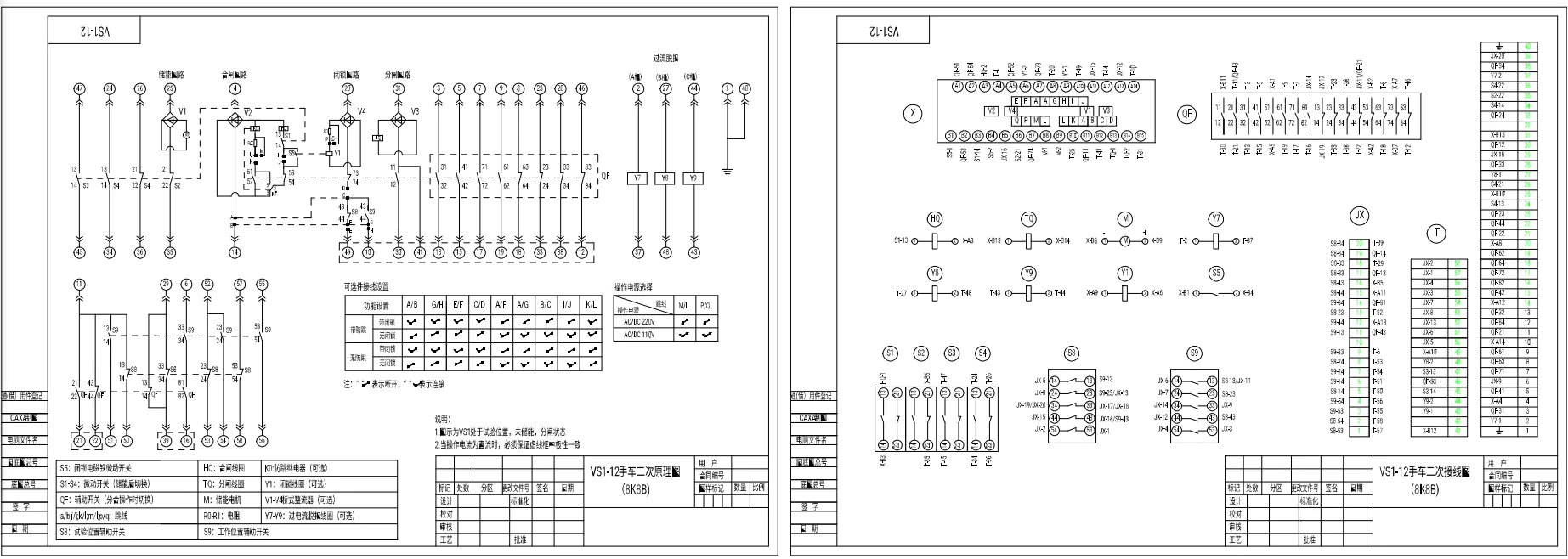

VCB Composition

Princip rada: Zaštita distribucijske mreže: napojni vodovi postavljeni na stupove, ruralna elektrifikacija i automatsko razdvajanje distribucijskih krugova.

Trafostanice: Odlazni vodovi, zaštita transformatora i prekidači za spajanje autobusa.

Industrijski energetski sustavi: tvornički glavni dolazni vodovi, velika zaštita motora i krugovi industrijskog opterećenja.

Infrastrukturni projekti: Povezivanje s obnovljivim izvorima energije, elektrifikacija željeznice i rudarski energetski sustavi.

Posebni scenariji: česta promjena opterećenja, kontrola baterije kondenzatora i sigurno prekidanje struja punjenja kabela.

Tehnologija vakuumskog prekida: Hermetički zatvoreni prekidi pružaju visoku dielektričnu čvrstoću, gašenje luka i dosljednu izvedbu tijekom produženog vijeka trajanja.

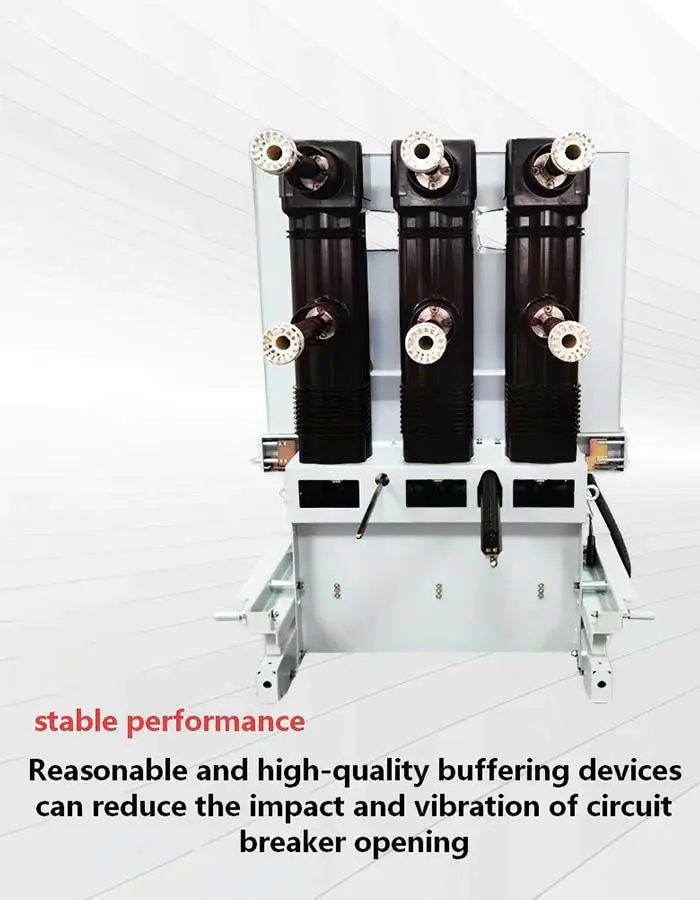

Mehanički rad: Mehanizam s oprugom omogućuje i ručni i daljinski rad, omogućujući brzo odvajanje kontakata tijekom preopterećenja ili kratkog spoja.

Zaštita okoliša: kućište s oznakom IP54 i materijalima otpornim na koroziju osigurava izdržljivost u ekstremnim vremenskim uvjetima, uključujući visoku vlažnost, vjetar i prašinu.

Kompaktan i modularan izgled: Pojednostavljuje instalaciju, inspekciju i održavanje dok integrira bitnu pomoćnu opremu, kao što su strujni transformatori i zaštitni releji.

Visoka pouzdanost s mehaničkom izdržljivošću od 10.000 operacija

Napredna tehnologija vakuumskog prekidača za minimalno održavanje

Kompaktan dizajn otporan na koroziju prikladan za vanjsku okolinu

Zaštita IP54 osigurava rad u teškim uvjetima

Integrirani pametni nadzor i mogućnosti daljinskog upravljanja

Usklađenost sa standardima GB/T 11022 i IEC 62271

Prilagodljive konfiguracije za specifične zahtjeve projekta

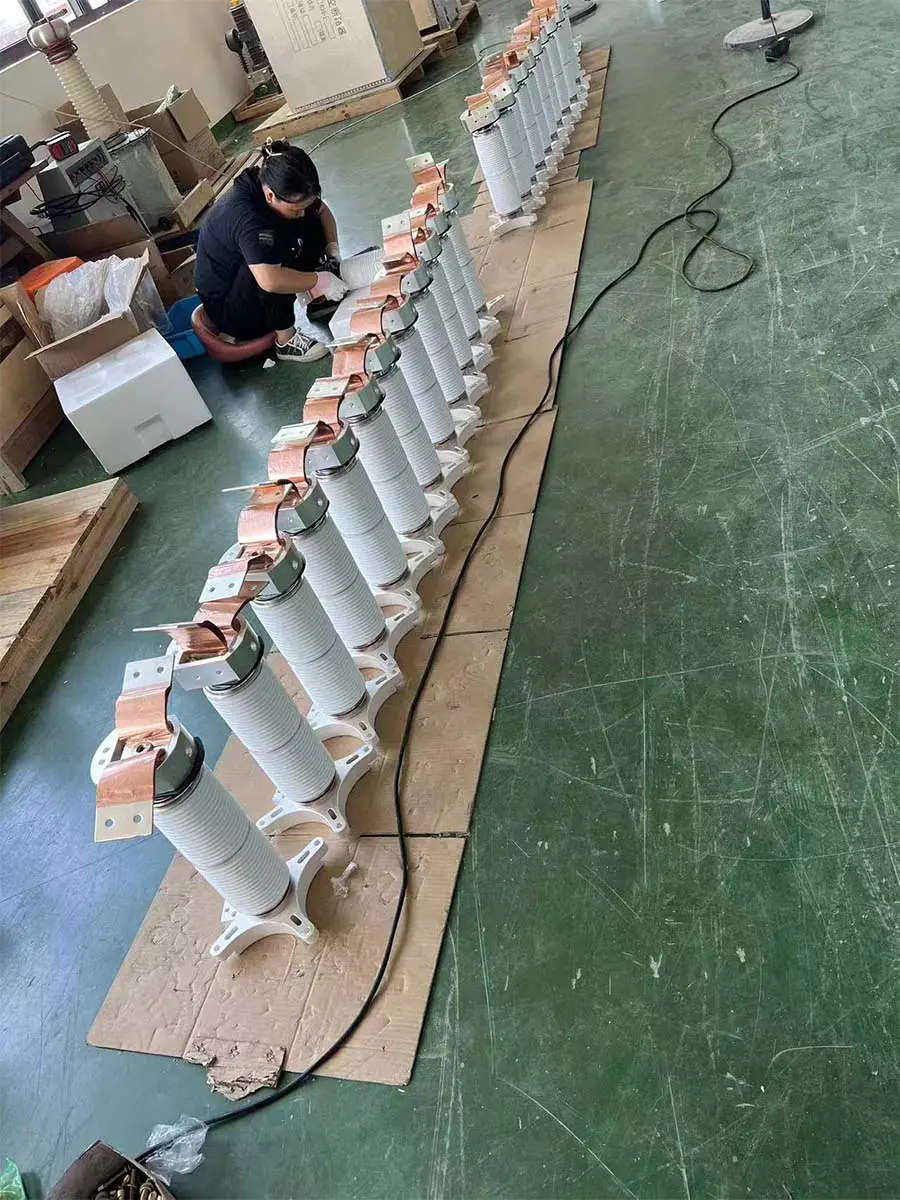

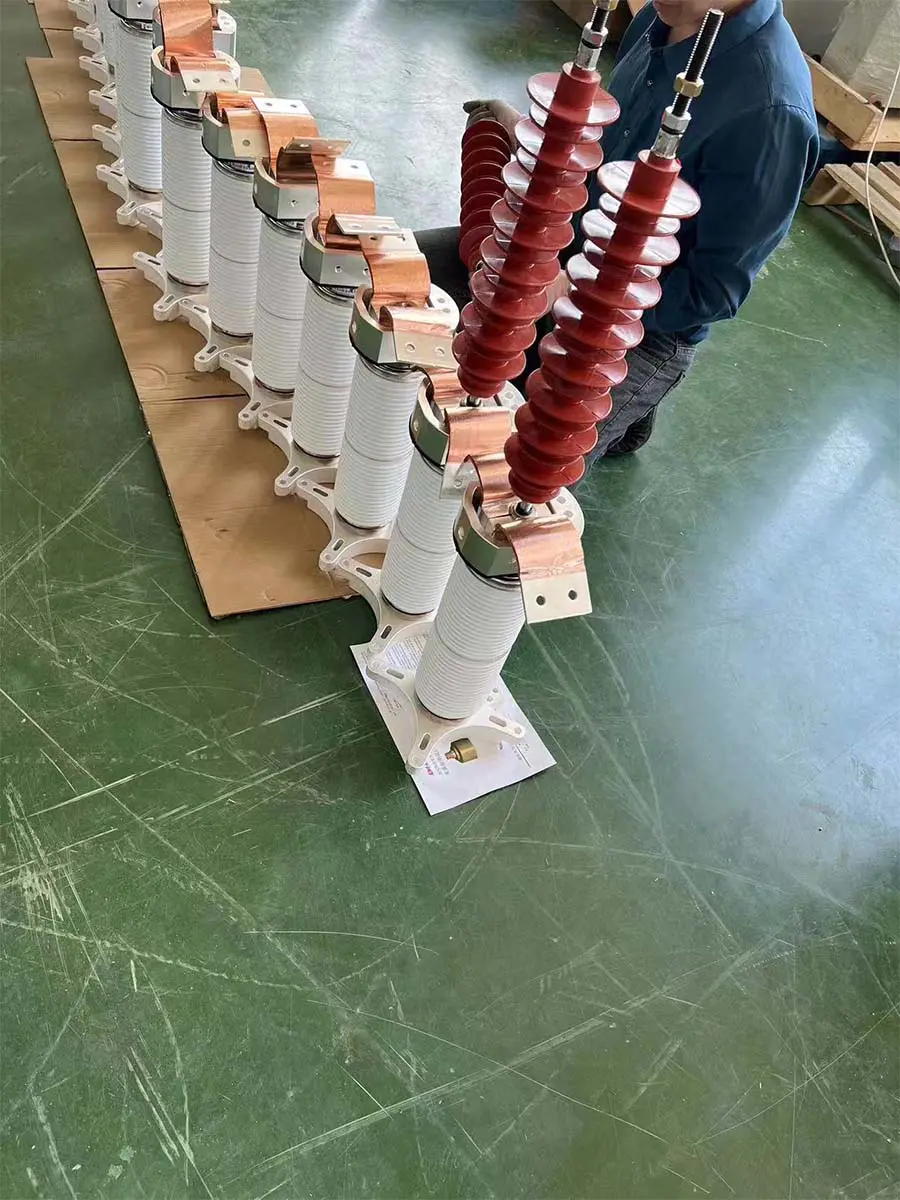

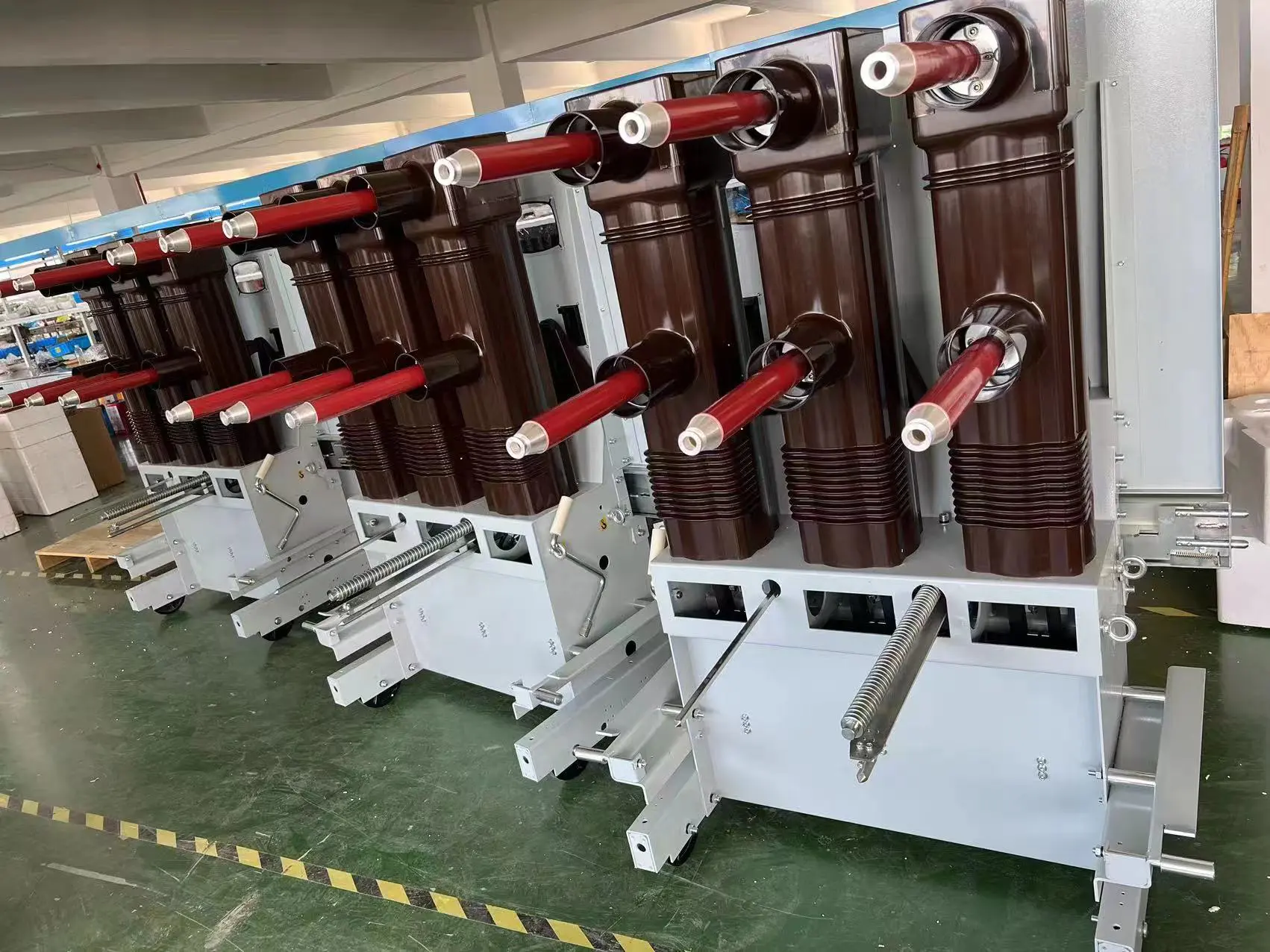

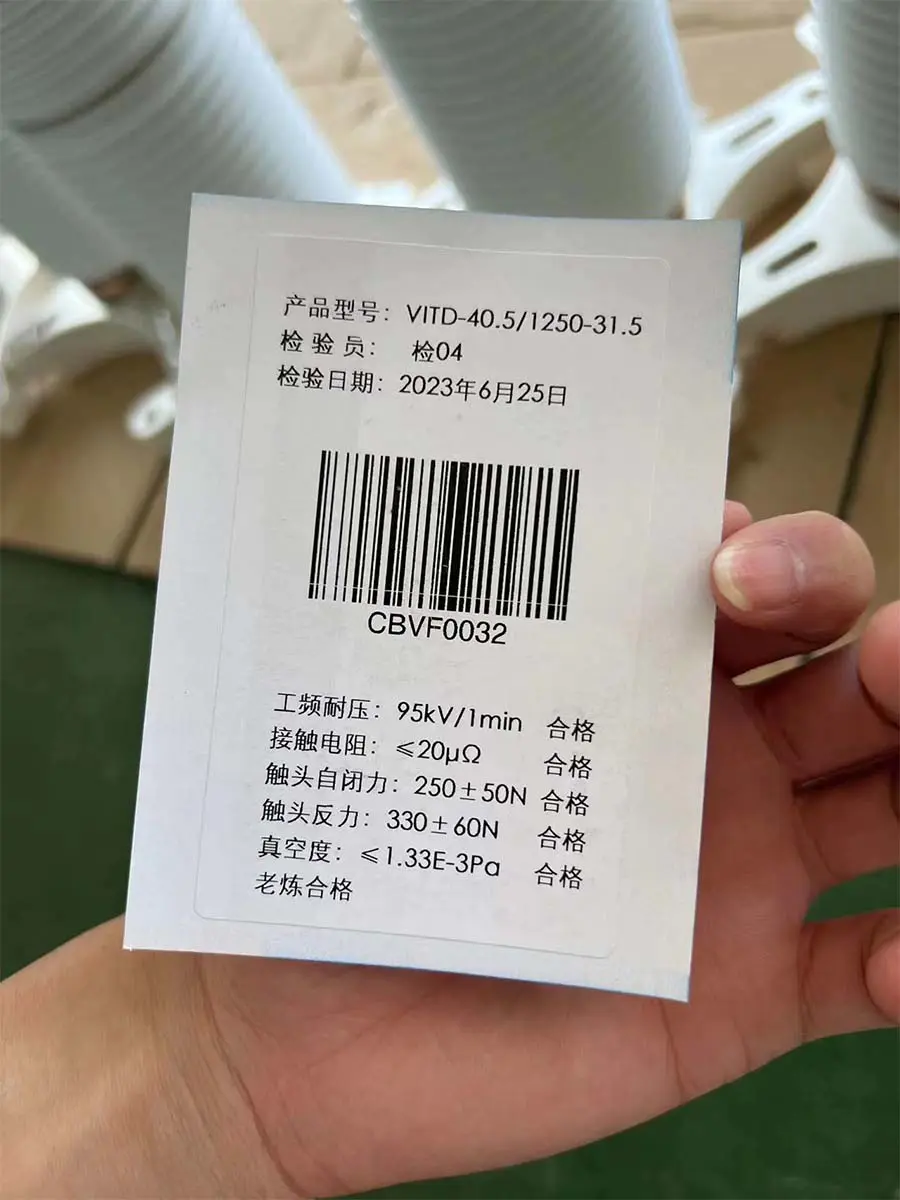

Running-in Test

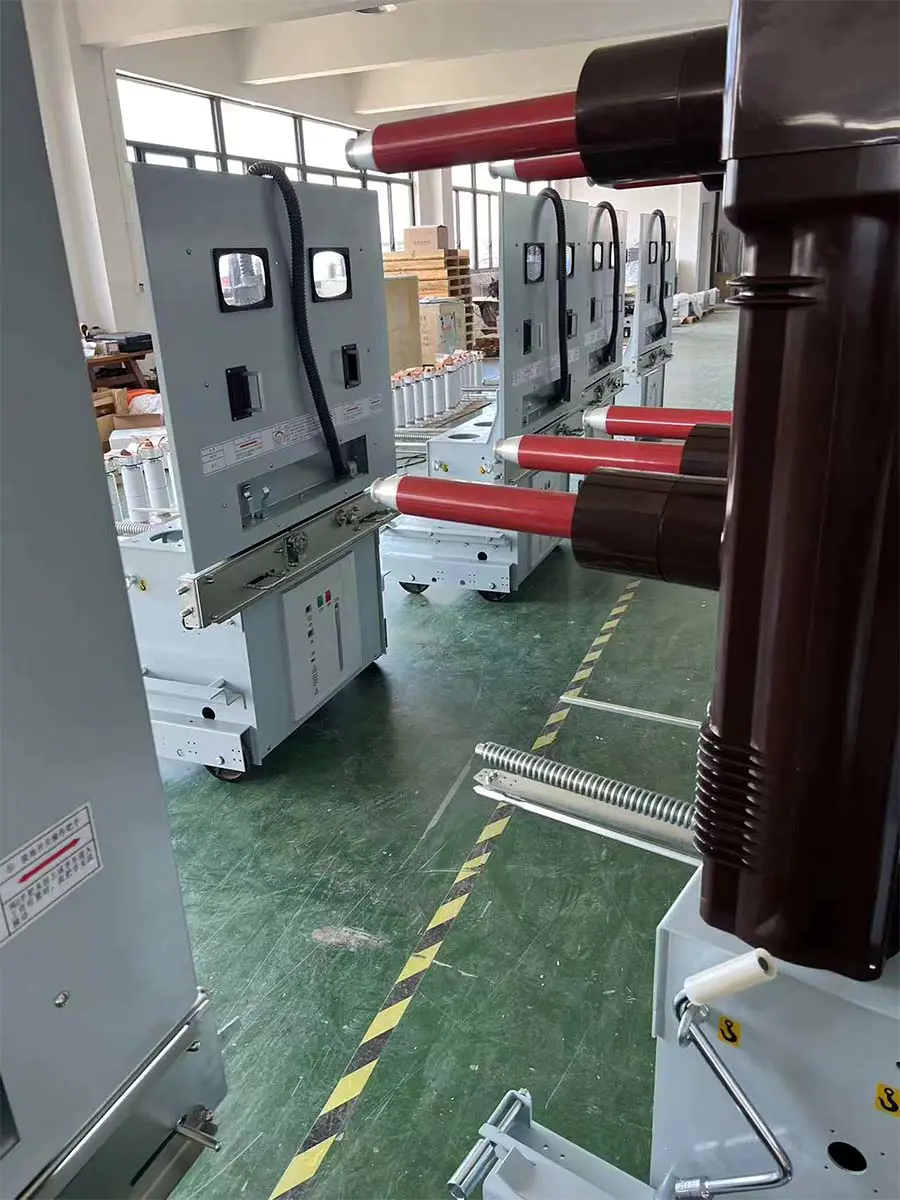

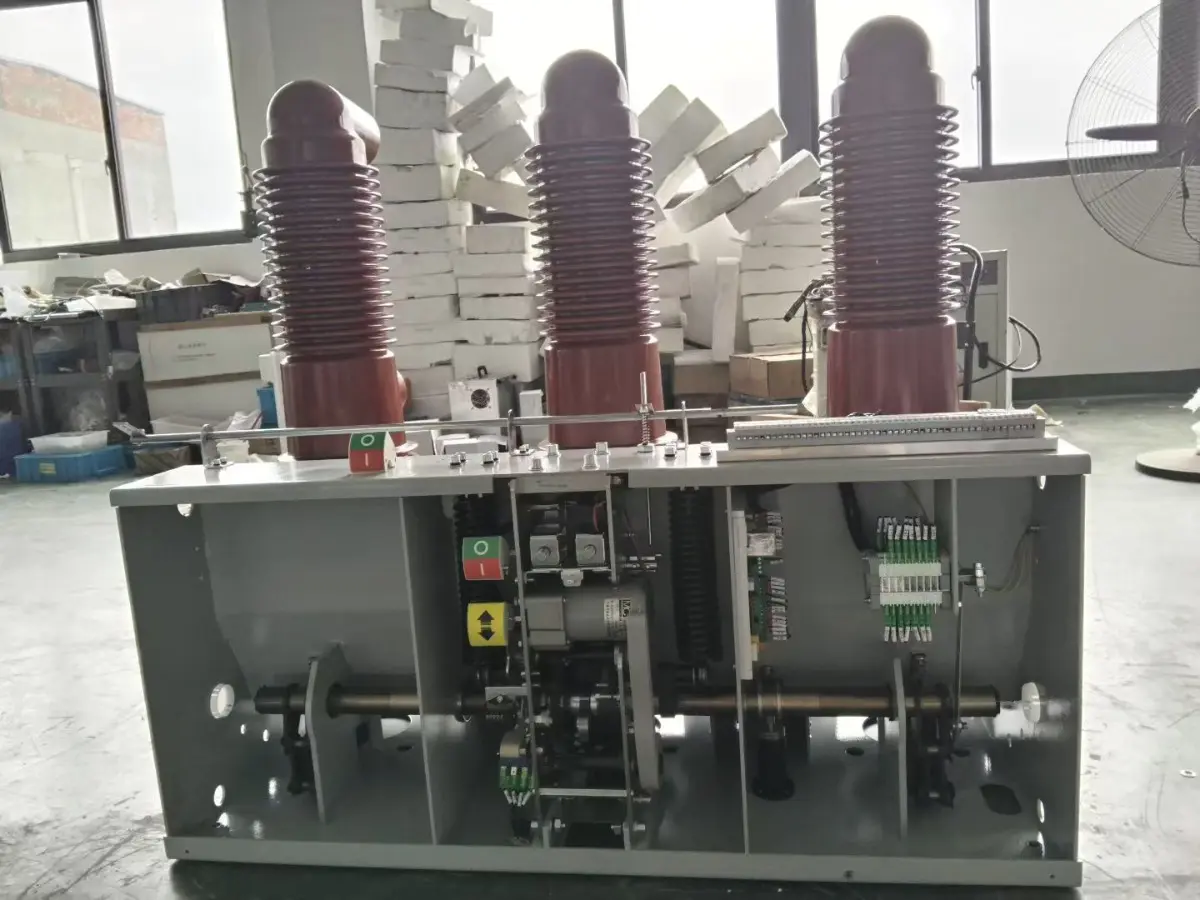

ZN85 Installing

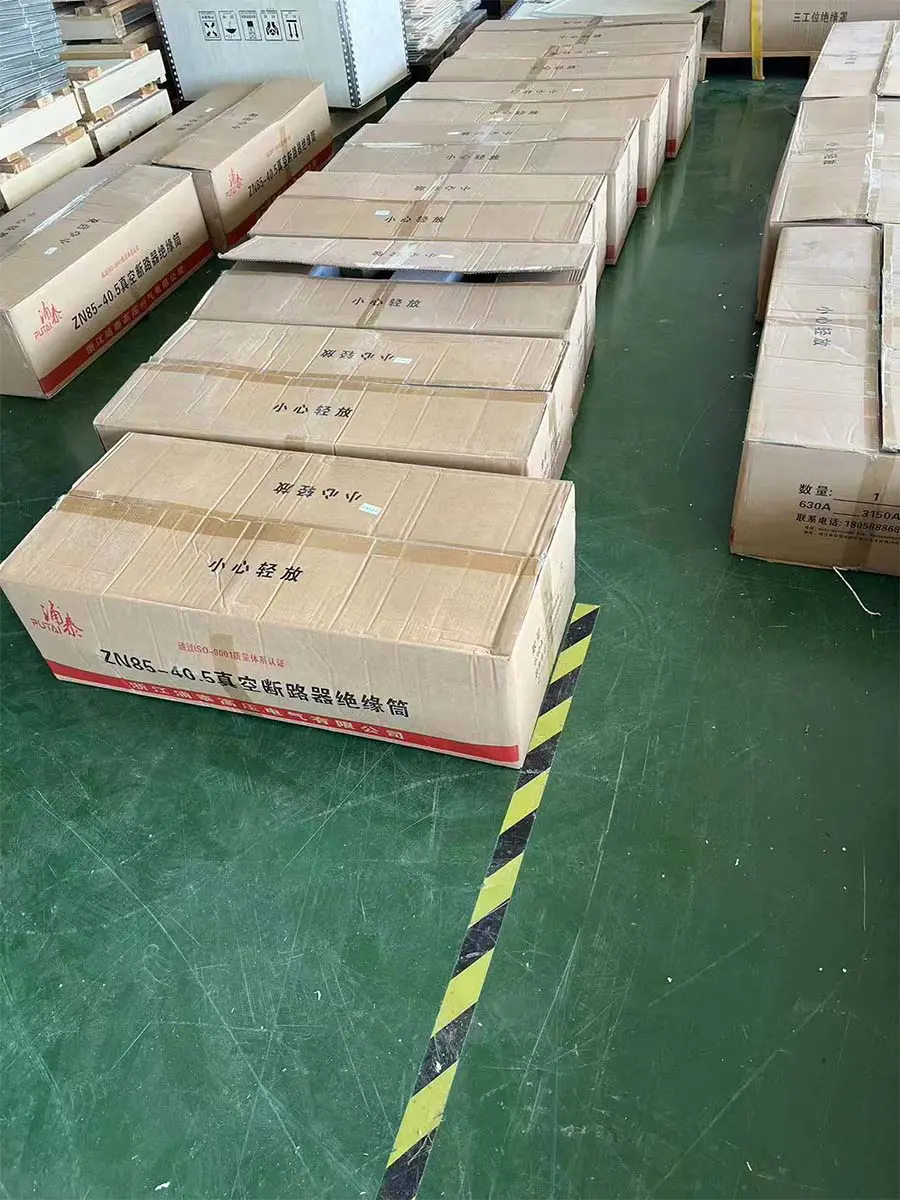

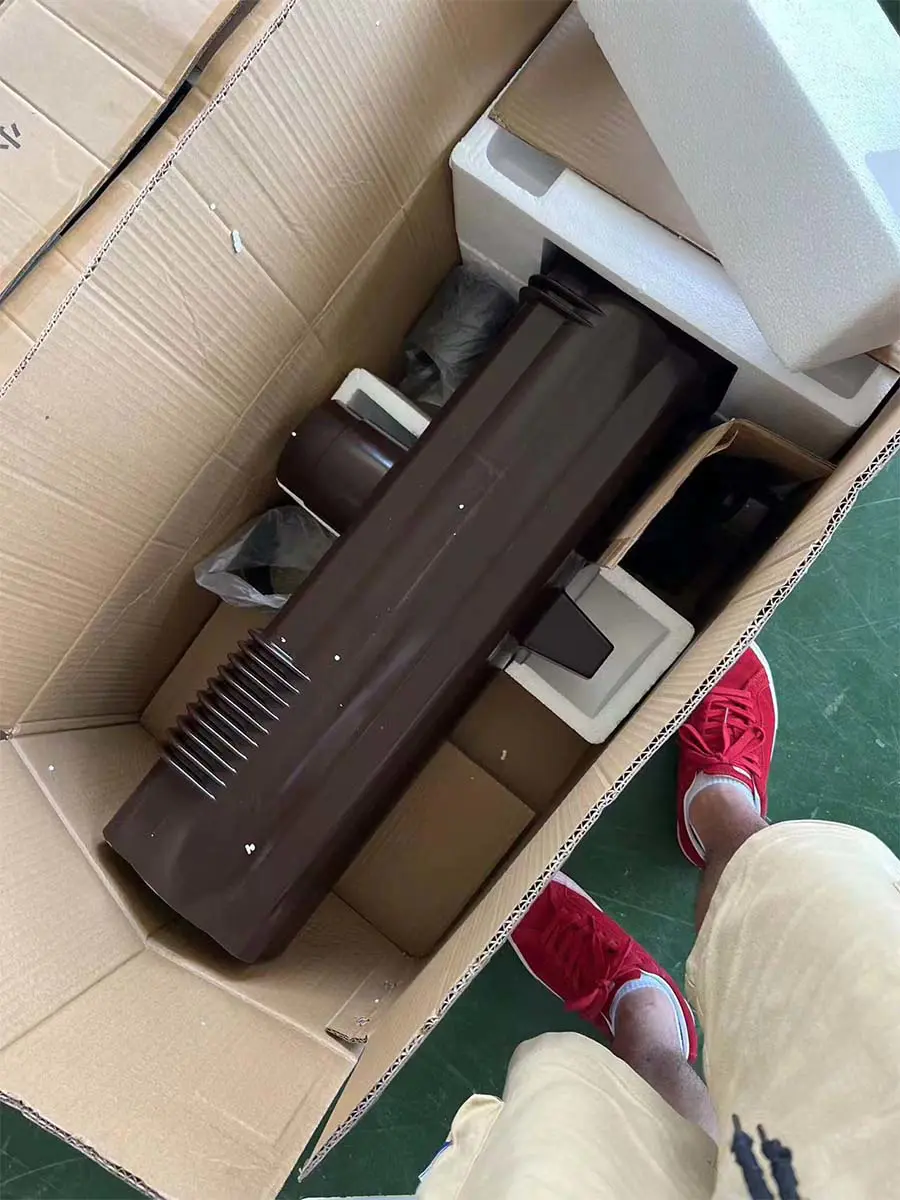

Kako bismo osigurali sigurnost prijevoza, naši električni proizvodi izvoze se u ojačanim drvenim sanducima. Sanduci su termički obrađeni i nose oznaku ISPM-15, što omogućuje brzo carinjenje. Dizajn povišene baze olakšava rad viličarom, dok unutarnje pričvršćivanje za ublažavanje udara osigurava da proizvodi stignu netaknuti. Svi vanjski sanduci jasno su označeni i u skladu su s međunarodnim logističkim standardima.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Application Scenario Footage
35kV high-voltage switchgear, power transmission successful
10kV ring main unit, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB
35kV gas-insulated switchgear, VCB

Parametar Kategorija	Specifikacija	Bilješke
Nazivni napon	12 kV	Standard za distribucijske mreže
Nazivna struja	400A, 630A, 1250A	Dostupne uobičajene ocjene
Nazivna kratkotrajna podnosiva struja	16 kA, 20 kA, 25 kA
Nazivna prekidna struja kratkog spoja	16 kA, 20 kA, 25 kA
Nazivna vršna podnosiva struja	40 kA, 50 kA, 63 kA
Nazivna razina izolacije	Frekvencija napajanja: 42 kV / Impuls munje: 75 kV	(1 min)
Mehanički život	10 000 operacija	Minimum
Električni život	10 000 operacija (at rated current)
Interrupter Medium	Vakuum	Zatvoreno u keramičku bocu
Radni mehanizam	Opruga / Elektromagnetski
Kontrolni napon	AC/DC 110V, 220V	Uobičajene opcije
Ukupne dimenzije (približno)	900 x 800 x 1200 mm (V x Š x D)	Razlikuje se ovisno o konfiguraciji
Metoda instalacije	Montiran na stup / montiran na zemlju	Upotreba na otvorenom
Temperatura okoline	-30°C do 40°C
