Opis:
ZW28 vakuumski prekidač strujnog kruga primjenjuje se na otvorenom i općenito se postavlja na gornji kraj transformatora. Pripada stupnom tipu i najčešće se postavlja na vanjske stupove. Postoje i podne instalacije s kućištima, također poznate kao stupni prekidači. Budući da može prekinuti krug, to je granična točka između visokog i niskog napona na gornjem kraju transformatora, također poznata kao granična sklopka. Ima prekostrujnu i faznu zaštitu od nulte sekvence i igra ulogu u sklopnim krugovima i zaštiti potrošača kao što su transformatori.
Prijave:
Vanjski vakuumski prekidač ZW28 ima široku primjenu u:
Nadzemni srednjenaponski distribucijski vodovi
Distribucijski sustavi montirani na stupove
Vanjske trafostanice i zaštitne točke vodova
Industrijske distribucijske mreže
Sustavi spajanja na mrežu obnovljivih izvora energije
Njegov dizajn podržava neprekidan rad na otvorenom uz održavanje dosljedne izvedbe prebacivanja i zaštite sustava.
 | |
 | |

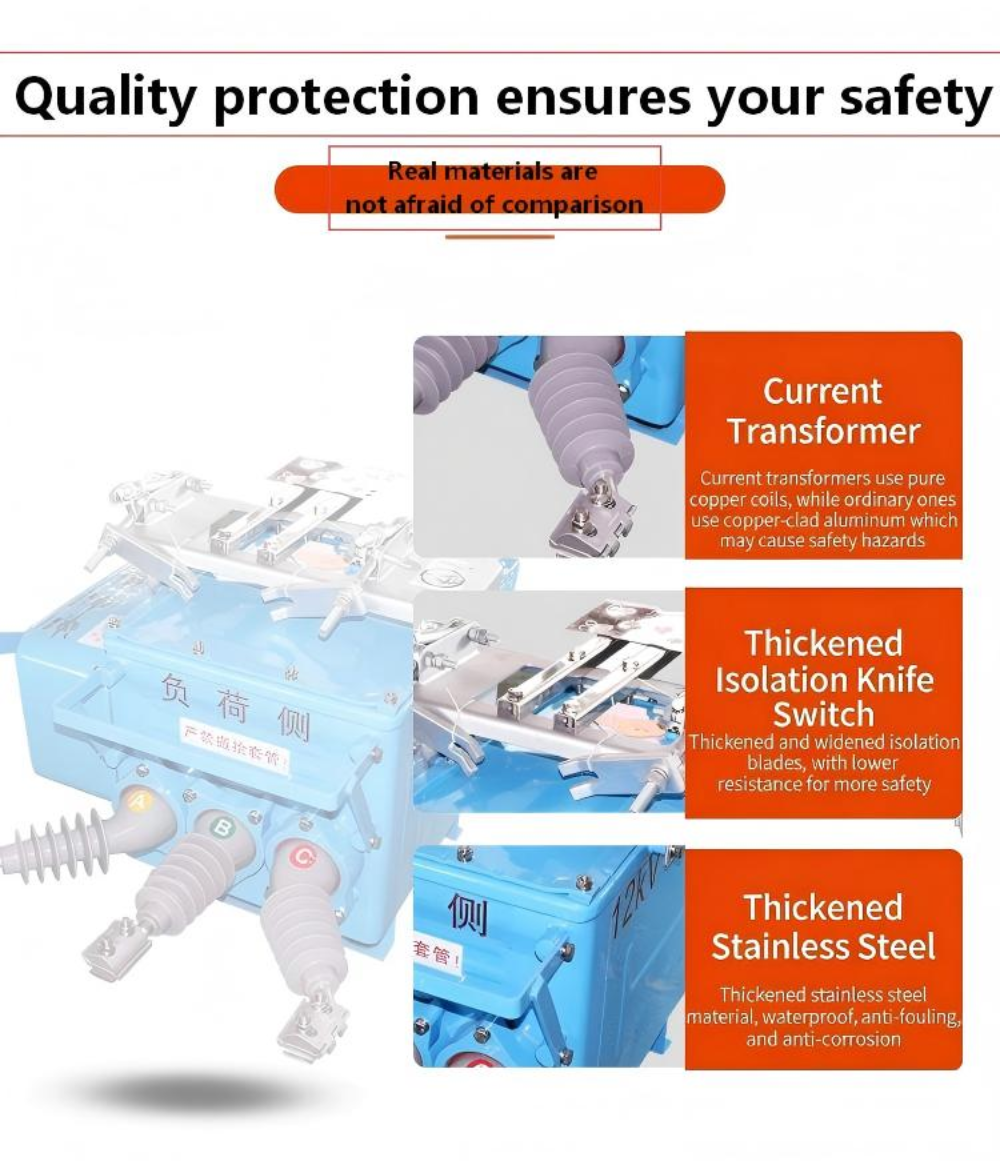

Kada postoji prekomjerna struja ili kratki spoj u odlaznoj liniji kruga, strujni transformator može detektirati strujni signal, koji se prenosi na upravljač. Kontroler izdaje naredbu za aktiviranje mehanizma, koji pokreće dinamičke i statičke kontakte unutar vakuumske cijevi na odvajanje, čime se postiže odspajanje i prekidanje strujnog kruga, igrajući zaštitnu ulogu.
| ①Možemo prilagoditi i pomoći kupcima u odabiru odgovarajućeg kapaciteta transformatora na temelju lokacije, prilagođavajući brzinu protoka i graničnu vrijednost |
 |
| ②Imamo bogato proizvodno iskustvo, profesionalne inženjere i opsežno iskustvo u otklanjanju pogrešaka i instaliranju na licu mjesta. Proizvodimo preko 3000 jedinica godišnje uz pouzdanu kvalitetu |
 |
| ③Imamo profesionalnu opremu za uklanjanje pogrešaka i osoblje za inspekciju |
 |

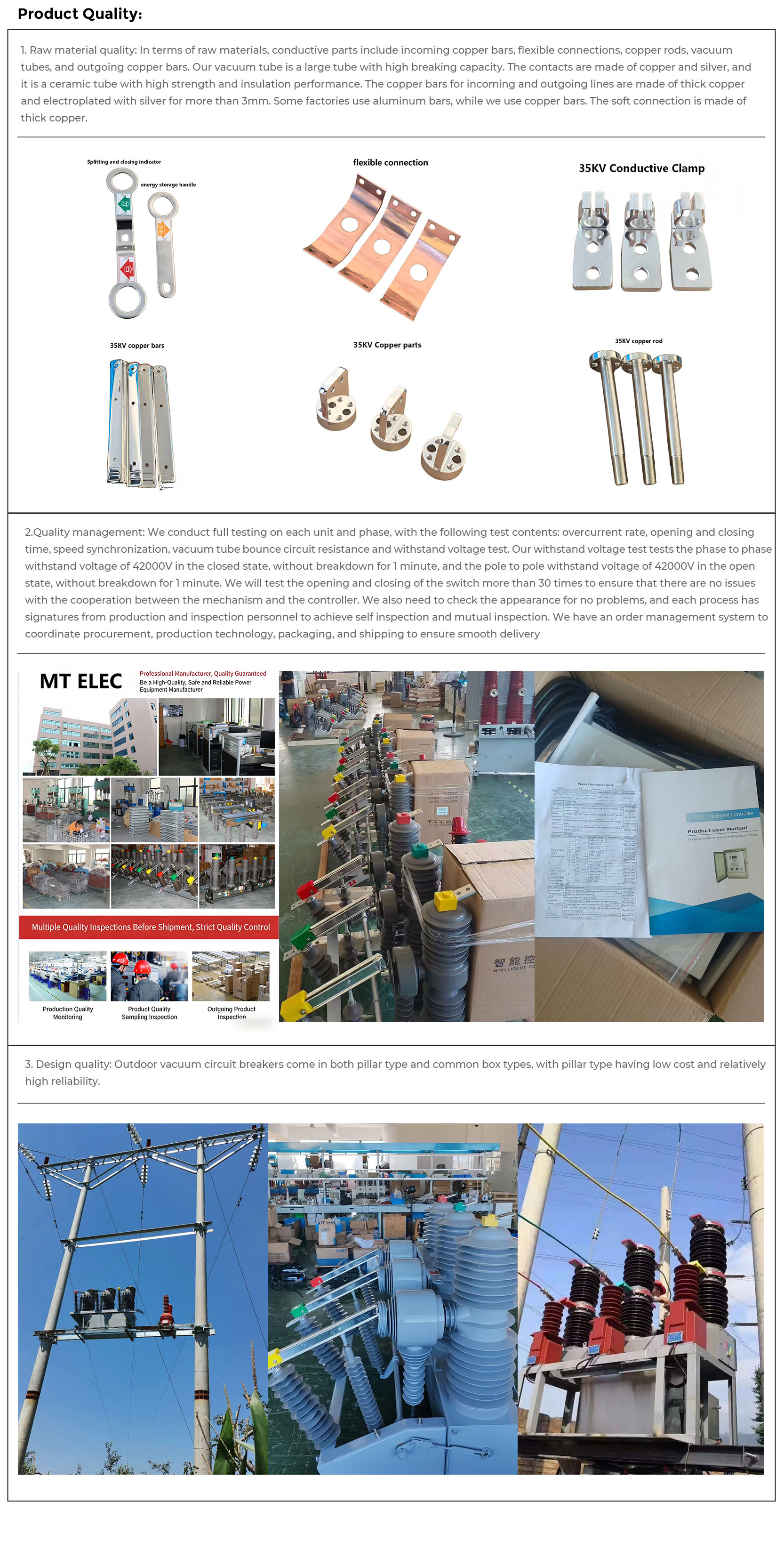

| ④Naše vakuumske cijevi su velike cijevi s vodljivim dijelovima od bakra |
| |
Kako bismo osigurali sigurnost prijevoza, naši električni proizvodi izvoze se u ojačanim drvenim sanducima. Sanduci su termički obrađeni i nose oznaku ISPM-15, što omogućuje brzo carinjenje. Dizajn povišene baze olakšava rad viličarom, dok unutarnje pričvršćivanje za ublažavanje udara osigurava da proizvodi stignu netaknuti. Svi vanjski sanduci jasno su označeni i u skladu su s međunarodnim logističkim standardima.
High-Voltage Switch Cable
High-Voltage Switch Cable
High-Voltage Switch Cable
10kV Ring Main Unit VCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
35kV high-voltage switchgear successfully energized VCB
35kV Gas-Insulated Switchgear VCB
| Parametar Kategorija | Specifikacija | Primjedbe |
| Nazivni napon | 12 kV | Standard za distribucijske mreže |
| Nazivna struja | 400A, 630A, 1250A | Dostupne prilagođene ocjene |
| Nazivna prekidna struja kratkog spoja | 16 kA, 20 kA, 25 kA | |
| Nazivna kratkotrajna podnosiva struja | 16 kA / 4 s, 20 kA / 4 s, 25 kA / 4 s | |
| Nazivna vršna podnosiva struja | 40 kA, 50 kA, 63 kA | |
| Nazivna razina izolacije | Frekvencija napajanja: 42 kV (1 min) / Impuls munje: 75 kV | |
| Mehanički život | 10 000 operacija | |
| Električni život | 10 000 operacija (at rated current) | Prekid punog kapaciteta |
| Interrupter Medium | Vakuum | Zatvorena keramička boca |
| Radni mehanizam | proljeće | Ručni ili motorizirani |
| Kontrolni napon | AC/DC 110V, 220V | Dodatno 24V, 48V |
| Stupanj zaštite | IP67 | Prikladno za teške uvjete |
| Dimenzije (V׊×D) | 880 × 560 × 680 mm | Kompaktan dizajn |
| Težina | cca. 130 kg | Jednostavan za postavljanje |
| Metoda instalacije | Montiran na stup | Upotreba na otvorenom |
| Temperatura okoline | -40°C do 55°C | Širok radni raspon |
| Nadmorska visina | ≤ 4000 m | Dostupna verzija za velike visine |
