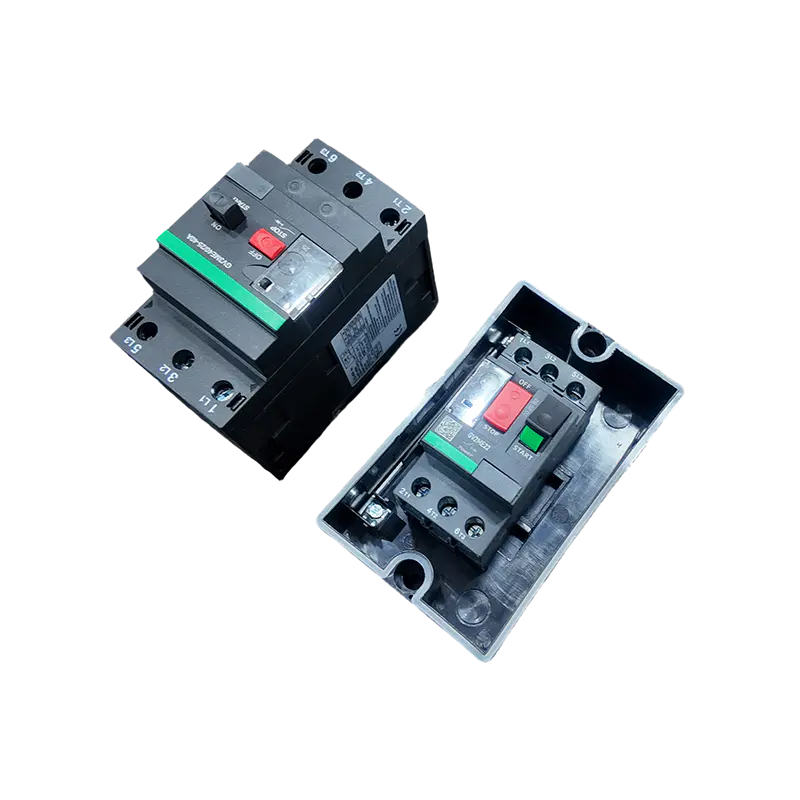

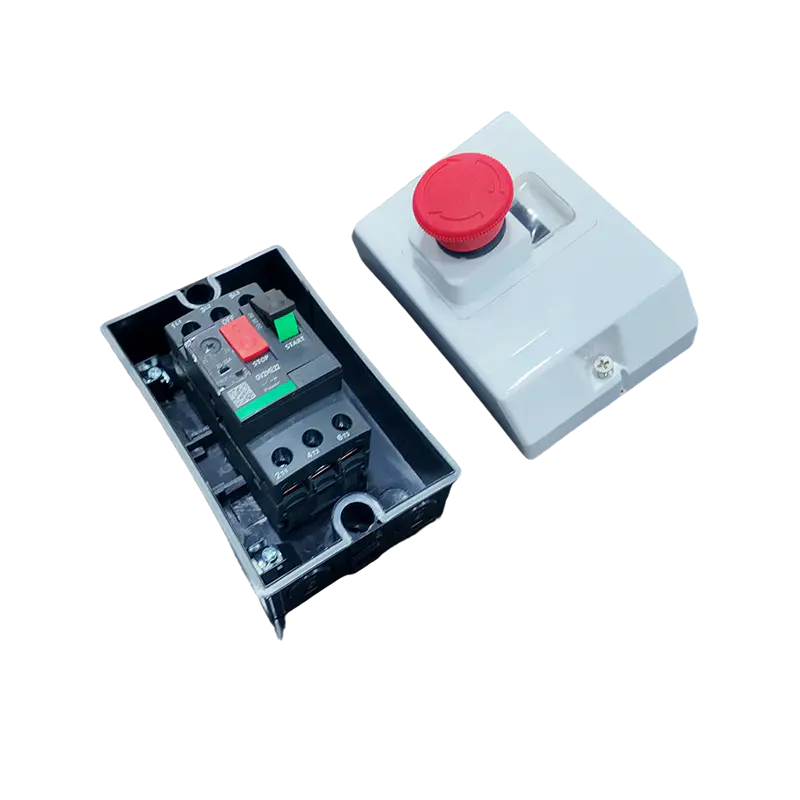

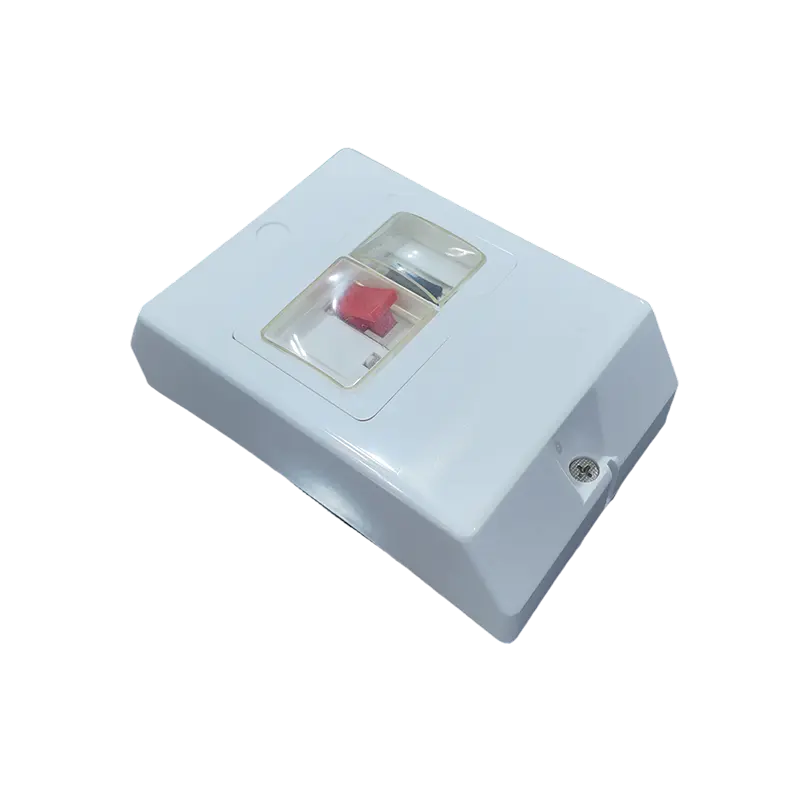

Veleprodaja Vodootporna kutija za motorni prekidač - Vanjski
Dom / Proizvodi / Prekidači strujnog kruga u lijevanom kućištu / GV2 Zaštita motora MCCB / Vodootporna kutija za motorni prekidač - Vanjski
Motorni prekidač ima funkciju zaštite od preopterećenja i kratkog spoja. Preopterećenje se postiže zagrijavanjem i savijanjem bimetalne trake, okidanjem gornjeg oklopnog mehanizma i ostvarivanjem zaštite voda. U usporedbi s termomagnetskim prekidačima u lijevanom kućištu, ima veću točnost, manju struju i točniju zaštitu. Praktična zaštita motora. Zaštita od kratkog spoja postiže se generiranjem Lorentzove magnetske sile kroz zavojnicu, a željezna jezgra se pokreće magnetskom silom da pokrene mehanizam za okidanje, koji otvara prekidač, odvaja strujni krug i štiti motor. Obično se koristi za zaštitu od velike struje tijekom pokretanja motora.
Dodatna oprema za proizvode
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
Accessories
00042
Accessories
| 1. Imamo stilove gumba kao i stilove gumba | |
 | |
| 2. Imamo srebrne kontaktne točke i bakrene dijelove izrađene od ljubičastog bakra, a svaki od njih je otklonjen radi pouzdane kvalitete | |
 | |
| 3. Imamo različite stilove pribora za montažu, uključujući pomoćne i podnaponske komponente | |
| | |
-
Transient test
-
Steady-state test
-
Steady-state test
-
Steady-state test
-
Temperature rise test
Kako bismo osigurali sigurnost prijevoza, naši električni proizvodi izvoze se u ojačanim drvenim sanducima. Sanduci su termički obrađeni i nose oznaku ISPM-15, što omogućuje brzo carinjenje. Dizajn povišene baze olakšava rad viličarom, dok unutarnje pričvršćivanje za ublažavanje udara osigurava da proizvodi stignu netaknuti. Svi vanjski sanduci jasno su označeni i u skladu su s međunarodnim logističkim standardima.
-
Power transmission successful
-
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstation ACB VCB MCCB
-
Box-typesubstationUtilisingourVCB
-
HighandLowVoltageSwitchgearACBMCCBVCB
 | Model proizvoda | Trenutni raspon | Trofazni motor |
| GV2-ME01C | 0,1–0,16 A | - | |
| GV2-ME02C | 0,16–0,25 A | - | |
| GV2-ME03C | 0,25–0,4 A | - | |
| GV2-ME04C | 0,4–0,63A | - | |
| GV2-ME05C | 0,63–1A | - | |
| GV2-ME06C | 1–1,6A | 0,37KW | |
| GV2-ME07C | 1,6–2,5A | 0,75KW | |
| GV2-ME08C | 2,5–4A | 1,5 KW | |
| GV2-ME10C | 4–6.3A | 2.2KW | |
| GV2-ME14C | 6–10A | 4KW | |
| GV2-ME16C | 9–14A | 5,5KW | |
| GV2-ME20C | 13–18A | 7,5KW | |
| GV2-ME21C | 17–23A | 11KW | |
| GV2-ME22C | 20–25A | 11KW | |
| GV2-ME32C | 24–32A | 15KW |
| Model | Trenutni raspon | Struja okidanja | Podupiranje Prilozi |
| GV2-ME01C | 0,1 A ~ 0,16 A | 1.5A | Bočno montirani kontakt: GV-AE1 |
| GV2-ME02C | 0,16 A ~ 0,25 A | 2.4A | |
| GV2-ME03C | 0,25 A ~ 0,4 A | 5A | |
| GV2-ME04C | 0,4 A ~ 0,63 A | 8A | |
| GV2-ME05C | 0,63 A ~ 1 A | 13A | |
| GV2-ME06C | 1A~1,6A | 22.5A | |
| GV2-ME07C | 1,6 A~2,5 A | 33.5A | |
| GV2-ME08C | 2,5 A ~ 4 A | 51A | |
| GV2-ME10C | 4A~6.3A | 78A | |
| GV2-ME14C | 6A~10A | 138A | |
| GV2-ME16C | 9A~14A | 170A | |
| GV2-ME20C | 13A~18A | 223A | |
| GV2-ME21C | 17A~23A | 327A | |
| GV2-ME22C | 20A~25A | 327A | |
| GV2-ME32C | 24A~32A | 416A |
Motorni prekidač GV2ME s toplinskom magnetskom zaštitom
| 50/60Hz, AC-3 klasa Standardna nazivna snaga trofaznog motora | Raspon postavki vrućeg otpuštanja (A) |
Magnetska struja okidanja Id ±20% (A) | Struja s kućištem (A) | Model | Težina (kg) | |||
| 230V (kW) | 400V (kW) | 415 V (kW) | 440V (kW) | |||||
| - | - | - | - | 0,1…0,16 | 1.5 | 0.16 | GV2ME01C | 0.26 |
| - | - | - | - | 0,16…0,25 | 2.4 | 0.25 | GV2ME02C | 0.26 |
| - | - | - | - | 0,25…0,40 | 5 | 0.4 | GV2ME03C | 0.26 |
| - | - | - | - | 0,40…0,63 | 8 | 0.63 | GV2ME04C | 0.26 |
| - | 0.37 | - | 0.37 | 0,63…1 | 13 | 1 | GV2ME05C | 0.26 |
| 0.37 | 0.37 | 0.75 | 0.55 | 1…1.6 | 22.5 | 1.6 | GV2ME06C | 0.26 |
| 0.75 | 0.75 | 0.75 | 1.1 | 1,6…2,5 | 33.5 | 2.5 | GV2ME07C | 0.26 |
| 1.1 | 1.5 | 1.5 | 1.5 | 2,5…4 | 51 | 4 | GV2ME08C | 0.26 |
| 2.2 | 2.2 | 2 | 3 | 4…6.3 | 78 | 6.3 | GV2ME10C | 0.26 |
| 2.2 | 4 | 4 | 4 | 6…10 | 138 | 9 | GV2ME14C | 0.26 |
| 3 | 5.5 | 5.5 | 7.5 | 9…14 | 170 | 13 | GV2ME16C | 0.26 |
| 4 | 7.5 | 9 | 9 | 13…18 | 223 | 17 | GV2ME20C | 0.26 |
| 5.5 | 11 | 11 | 11 | 17…23 | 327 | 21 | GV2ME21C | 0.26 |
| 5.5 | 11 | 11 | 11 | 20…25 | 327 | 23 | GV2ME22C | 0.26 |
| 7.5 | 15 | 15 | 15 | 24…32 | 416 | 24 | GV2ME32C | 0.26 |
