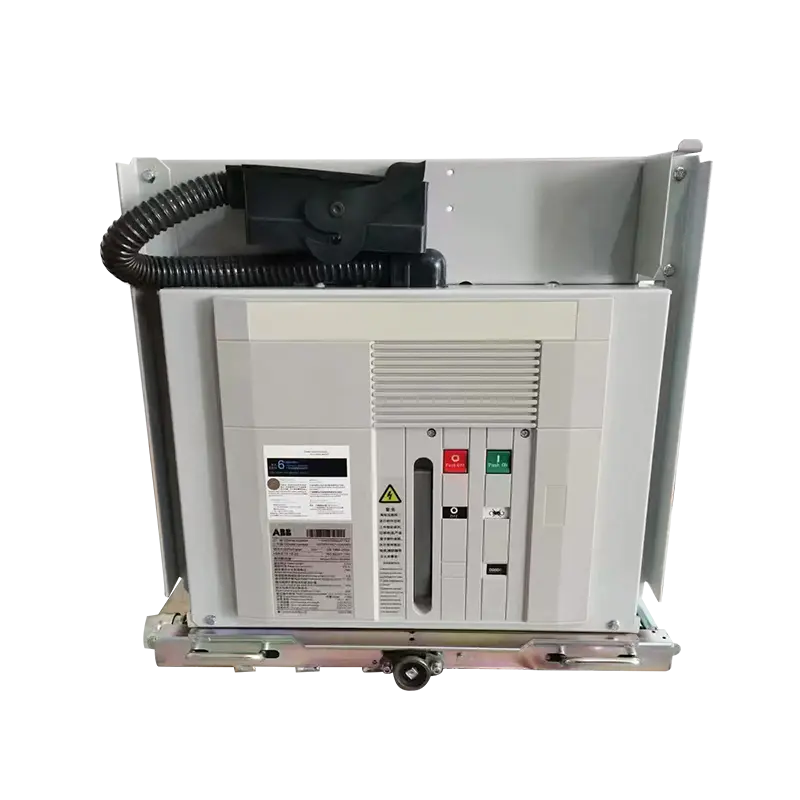

VD4 12kV srednjenaponski unutarnji vakuumski prekidač, 630A–1250A

Opis:

MINGTUO VD4 12kV vakuumski prekidač (VCB) je srednjenaponski unutarnji prekidač dizajniran za pružanje precizne zaštite i kontrole za trofazne AC sustave koji rade na 50Hz, s nazivnim naponima od 3,6kV do 12kV. Podržava nazivne struje od 630 A do 1250 A, ovaj je prekidač idealan za unutarnje instalacije sklopnih uređaja u podstanicama, industrijskim postrojenjima i komercijalnim sustavima distribucije električne energije. Koristeći naprednu tehnologiju vakuumskog prekidača, osigurava brzi prekid kvara, radnu pouzdanost i dugoročnu sigurnost.

Prijave:

Unutarnje srednjenaponske rasklopne ploče

Industrijska postrojenja koja zahtijevaju pouzdanu SN zaštitu

Komercijalna infrastruktura uključujući bolnice, zračne luke i podatkovne centre

Sustavi koji zahtijevaju čest rad i rješenja koja zahtijevaju malo održavanja

High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

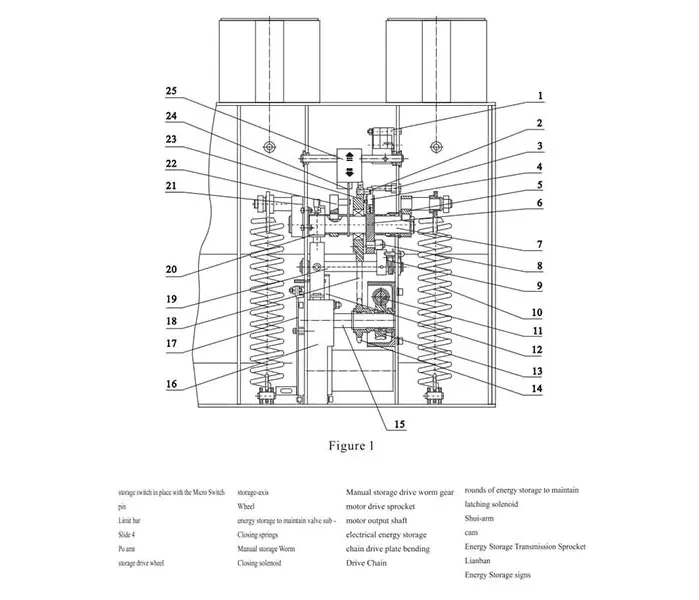

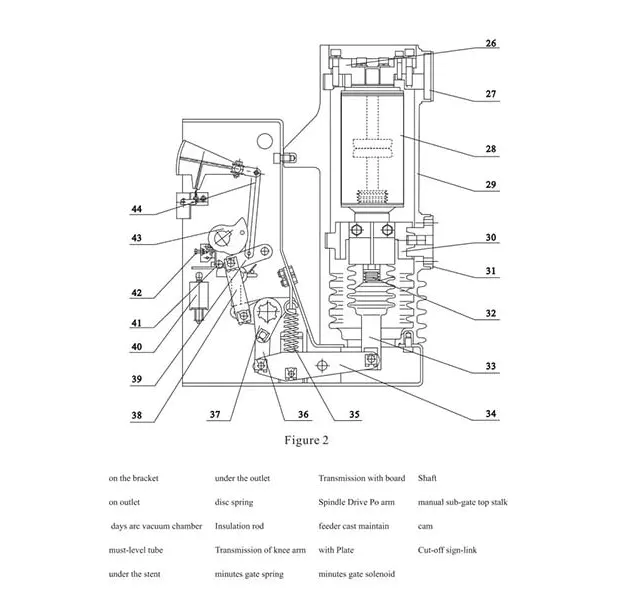

VCB Composition

U normalnim uvjetima, glavni kontakti ostaju zatvoreni kako bi se omogućio kontinuirani protok struje. Nakon otkrivanja prekomjerne struje ili kratkog spoja, opružni mehanizam brzo odvaja kontakte, stvarajući luk unutar vakuumskog prekidača. Luk se hladi i gasi, sigurno izolirajući neispravan strujni krug i sprječavajući oštećenje prateće opreme. To osigurava visoku radnu pouzdanost i minimalne potrebe za održavanjem.

Dodatna oprema za proizvode

Insulating Cylinder
Bearer Supporting Bracket
Touch And Touch Arm Cover
Flexible Connection
Moving Contact
Main Product
Insulating Cylinder
Vaccum Tube

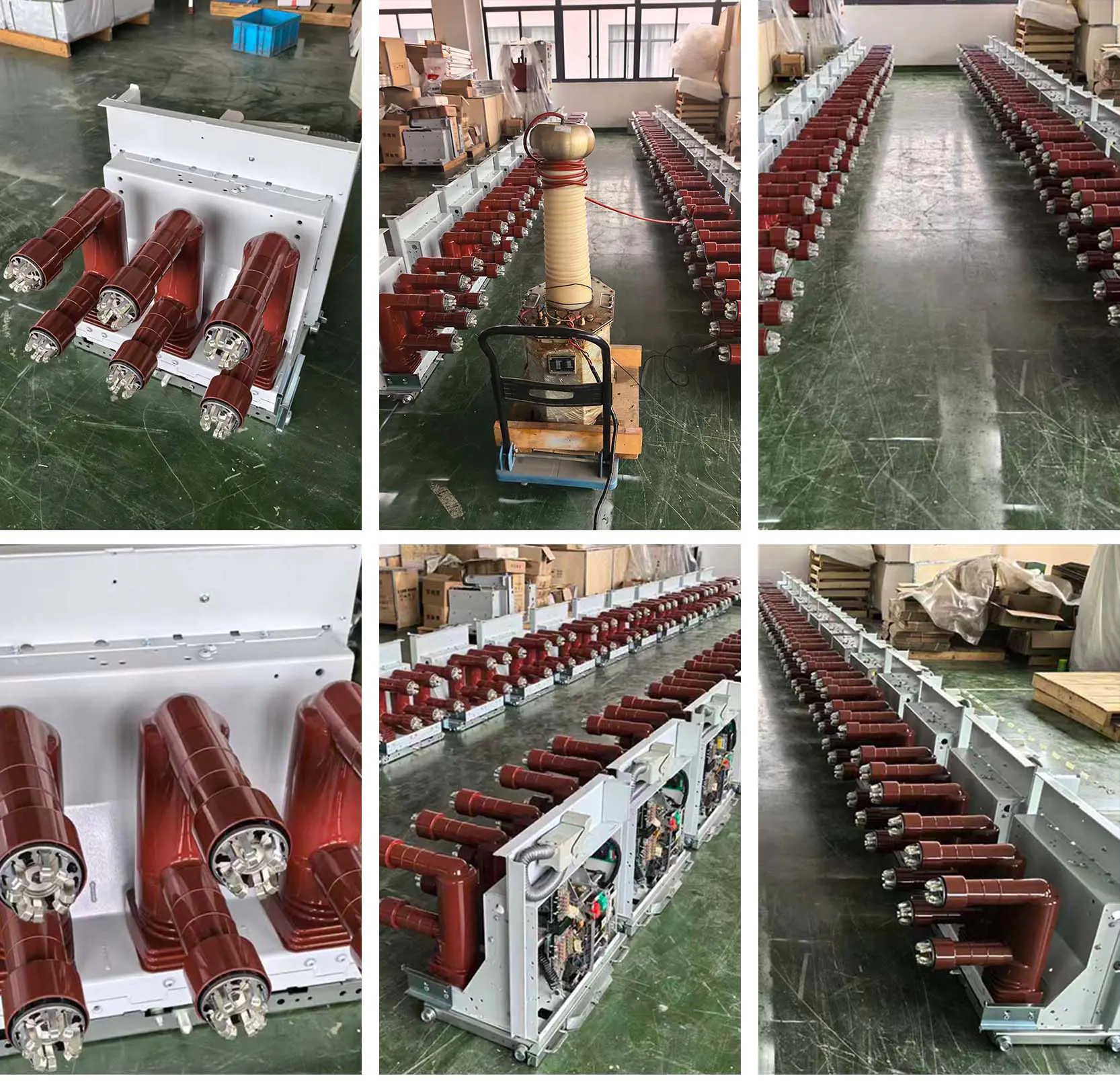

Withstand Voltage Test
Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
Product Debugging
Test the opening and closing speed, time, synchron
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

Kako bismo osigurali sigurnost prijevoza, naši električni proizvodi izvoze se u ojačanim drvenim sanducima. Sanduci su termički obrađeni i nose oznaku ISPM-15, što omogućuje brzo carinjenje. Dizajn povišene baze olakšava rad viličarom, dok unutarnje pričvršćivanje za ublažavanje udara osigurava da proizvodi stignu netaknuti. Svi vanjski sanduci jasno su označeni i u skladu su s međunarodnim logističkim standardima.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

br	Stavka	jedinice	Izbroji vrijednost
1	Nazivni napon	-	12 24 35
2	Nazivni napon (short-term frequency tolerance 1min)	kV	42
3	Nazivni napon tolerance lightning shocks peak	-	75
4	Nazivna frekvencija	Hz	50
5	Nazivna struja	A	630, 1250
			630, 1250、1600、2000、2500、3150
			1250、1600、2000、2500、3150、4000
6	Nazivna struja kratkog otvorenog kruga	kA	20/25、31.5、40
7	Nazivni napon short tolerance	kA	20/25、31.5、40
8	Ocijenjeno kratko trajanje	s	4
9	Nazivna struja peak tolerance	kA	50/63、80、100
10	Nazivna struja kratkog spoja blizu	kA	50/63、80、100
11	Tolerancija napona frekvencije sekundarnog kruga 1 min)	V	2000
12	Nazivna podešena struja otvorenog kruga jednostrukog kondenzatora	A	630/400 (40kA 800/400)
13	Nazivne kondenzatorske struje bliske	kA	12,5 (frekvencija nije veća od 1000Hz)
14	Vrijeme prekida-kočenja (nazivni napon)	gđica	≤50
15	Vrijeme napajanja (nazivni napon)	gđica	≤100
16	Mehanički život	-	20000
17	Nazivna struja open circuit times (life)	Prebacivanje	20000
18	Nazivna struja kratkog spoja otvorenog kruga	-	50 (40kA≤30)
19	Dinamički i statički kontakt omogućuju debljinu trošenja	mm	3
20	Nazivni radni napon napajanja	-	-
21	Nazivni napon break-brake operations	V	AC110/220 DC110/220
22	Nazivni napon motora za pohranu	-	-
23	Snaga motora za pohranu	W	70
24	Vrijeme skladištenja	s	≤10
25	Udaljenost otvaranja kontakta	mm	11 ± 1
26	Super-izlet	-	3,5 ± 0,5
27	Vrijeme odbijanja kontakta zatvaranja	gđica	≤240 (A≤3)
28	Trofazne točke, koje se zatvaraju u različitim fazama spolnog odnosa	-	≤2
29	Prosječna brzina vrata (razmak kontakta-6 mm)	m/s	0,9–1,2
30	Prosječna brzina zatvaranja (6 mm kontaktno zatvaranje)	m/s	0,5–0,8
31	Vodeći otpor električnog kruga	μΩ	≤50(630a)、≤45(1250A) ≤35 (1600–2000 A)、≤250 (2400)
32	Kontaktni tlak dovoda kontaktora	N	2000±200(2000A)、2400±200(25kA) 3100±200(31,5kA)、4250±250(40kA)
33	Nazivni radni redoslijed	-	Bodovi - 0,3s - i bodovi 180-ih - i -
