MTHVX 12kV srednjenaponski unutarnji vakuumski prekidač, 630A–1250A

Opis:

MINGTUO 12kV unutarnji vakuumski prekidač (VCB) posebno je dizajniran za aplikacije srednjeg napona, pružajući zaštitu visokih performansi i kontrolu za industrijske, komercijalne i infrastrukturne energetske sustave. Označen na 1250 A, ovaj je prekidač prikladan i za fiksnu i za izvlačenje, nudeći robusnu mogućnost prekida kvara, dug radni vijek i napredne sigurnosne značajke. Njegov kompaktni i modularni dizajn osigurava pouzdan rad dok pojednostavljuje postupke održavanja i instalacije.

Ovaj srednjenaponski unutarnji vakuumski prekidač nudi cjelovito rješenje za sigurnu, pouzdanu i učinkovitu distribuciju električne energije. Njegova fleksibilna instalacija, napredna tehnologija vakuumskog prekida, dug radni vijek i opsežne zaštitne značajke čine ga prikladnim za širok raspon industrijskih, komercijalnih i kritičnih infrastrukturnih aplikacija.

Prijave:

MINGTUO VCB su bitne komponente u srednjenaponskim električnim sustavima, pružajući kontrolu i zaštitu u različitim scenarijima:

Proizvodnja električne energije:

Zaštita i regulacija snage generatora u termo i hidroelektranama

Integracija sa sustavima solarne i vjetroelektrane

Distribucija pomoćne energije za opremu postrojenja

Prijenosne i distribucijske mreže:

Zaštita izvoda trafostanica i razvodnih transformatora

Prstenasta glavna jedinica i unutarnja razvodna postrojenja

Izolacija kvarova u gradskoj i industrijskoj distribuciji električne energije

Industrijski sustavi:

Zaštita motora visokog kapaciteta u pogonima za proizvodnju čelika i proizvodnje

Zaštita transformatora i ispravljača u kemijskim postrojenjima

Podzemni i površinski razvod energije u rudarskim radovima

Infrastruktura i javne usluge:

Vučni sustavi napajanja željeznica i metroa

Zaštita rezervnog napajanja zračne luke, bolnice i podatkovnog centra

Distribucija električne energije u industrijskim parkovima i komercijalnim zgradama

Teška ili posebna okruženja:

Električni sustavi offshore platformi

Pustinjski rudarski radovi i postrojenja za ekstremnu klimu

Trafostanice na velikim visinama koje zahtijevaju robusne, pouzdane prekidače

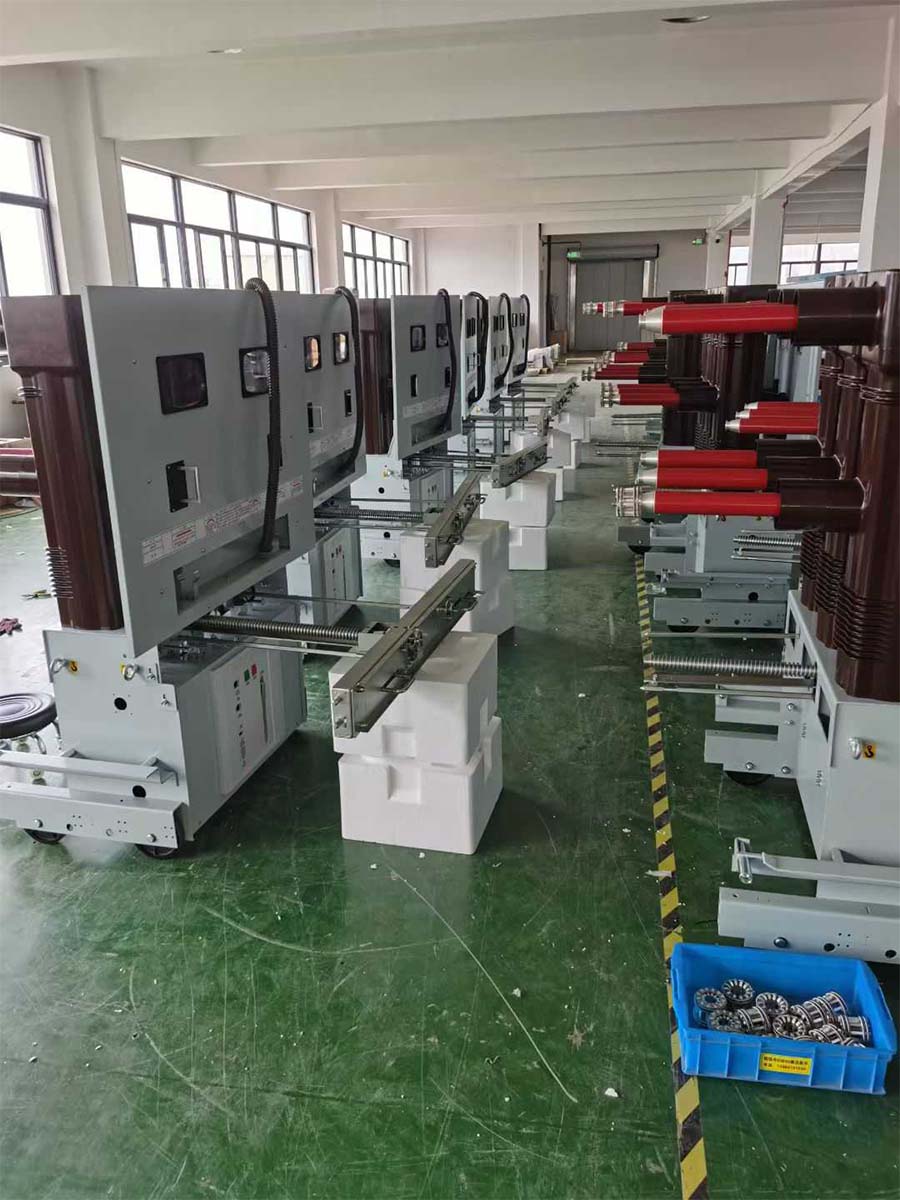

High Voltage Vacuum Circuit Breaker

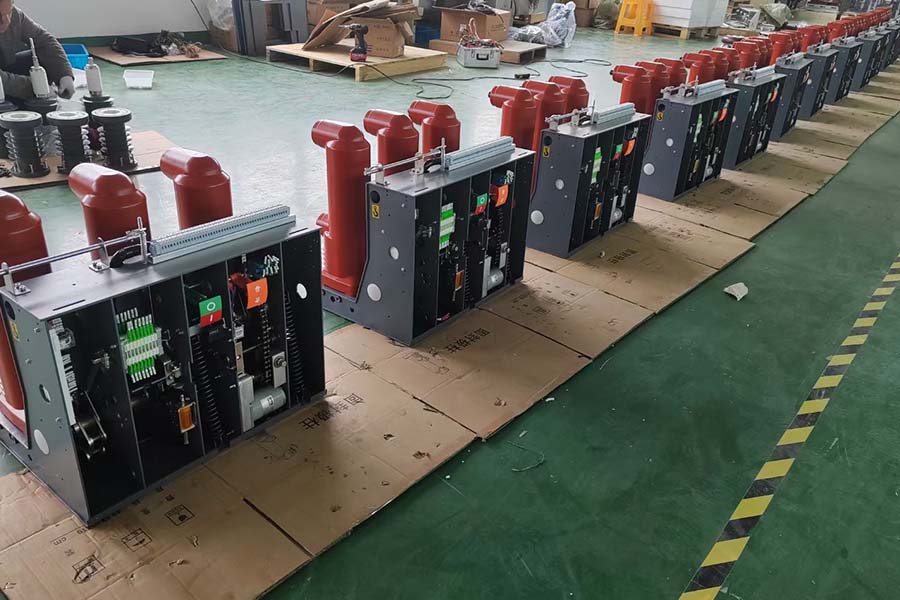

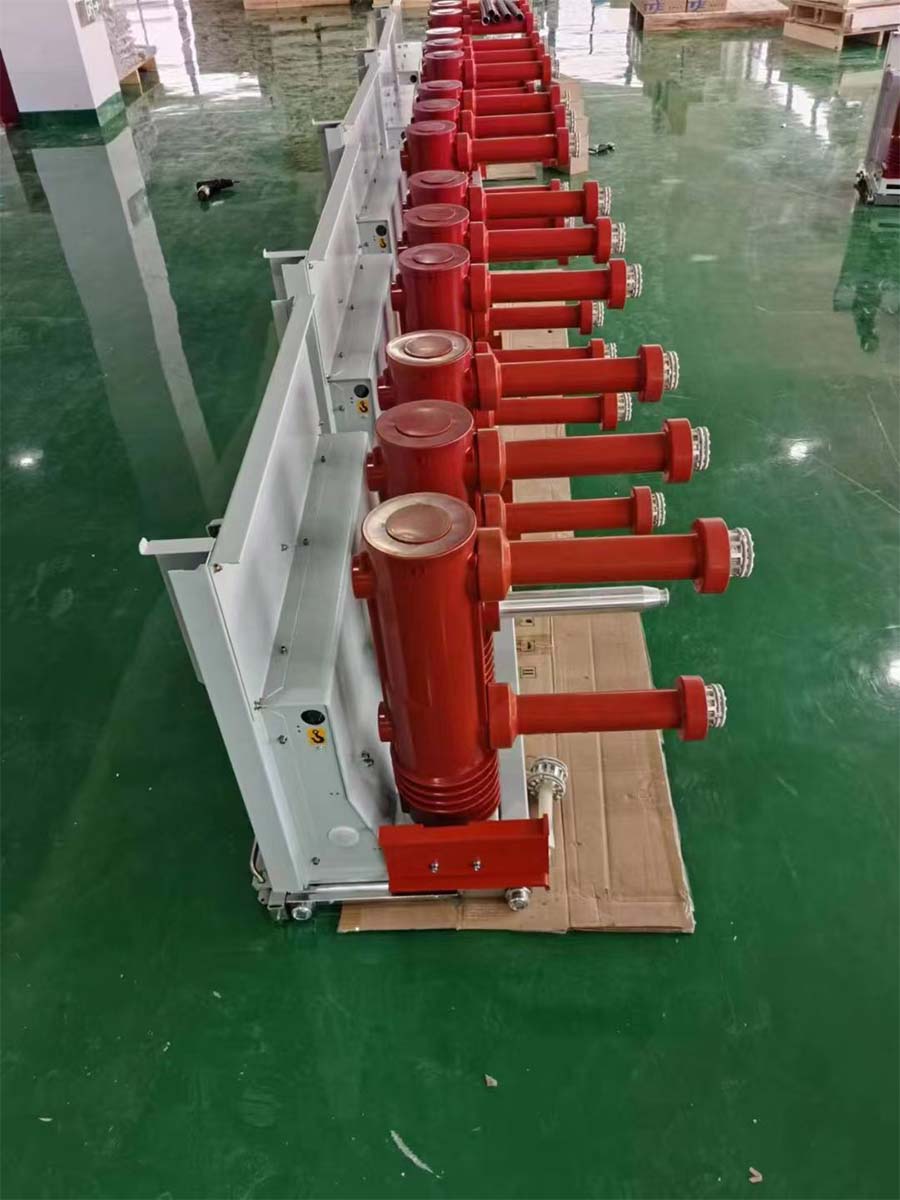

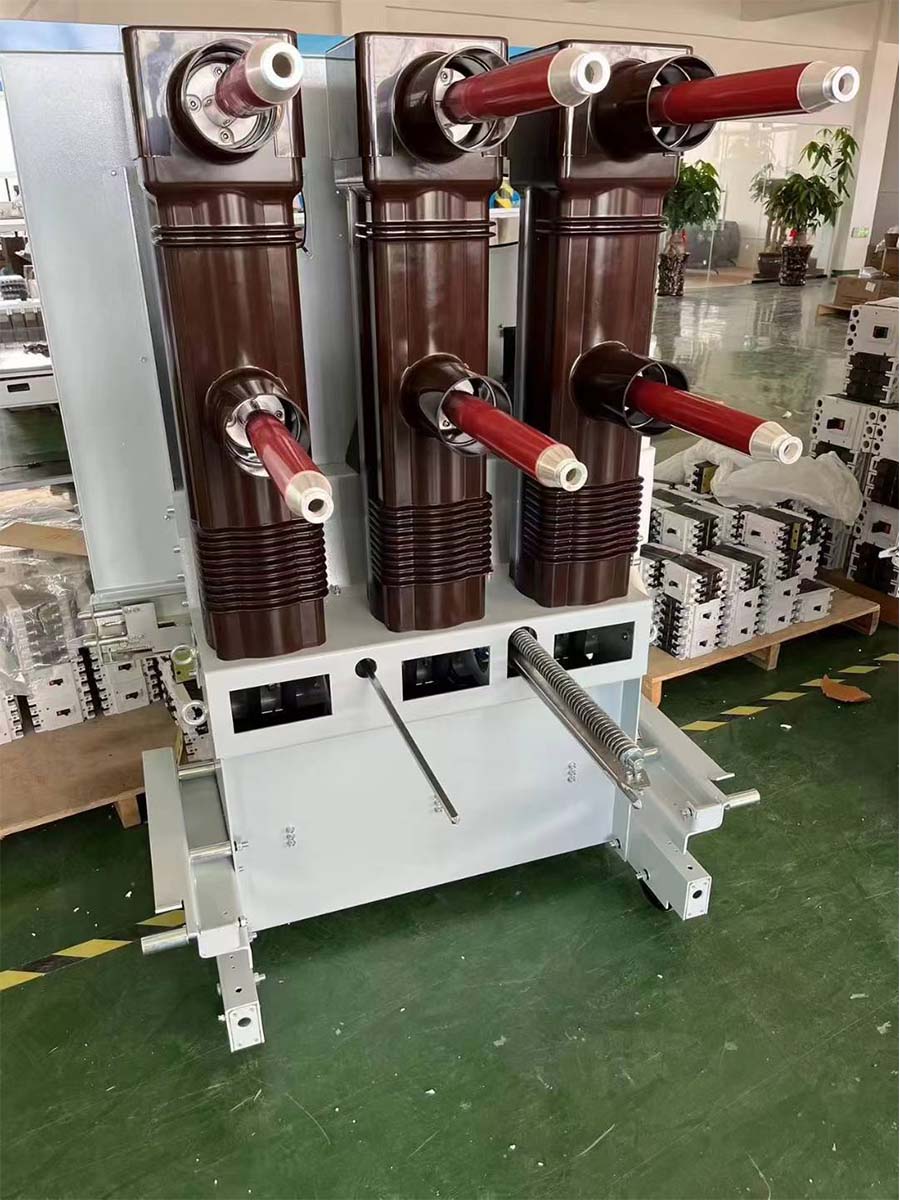

VS1 Medium-Voltage Indoor Vacuum Circuit Breaker

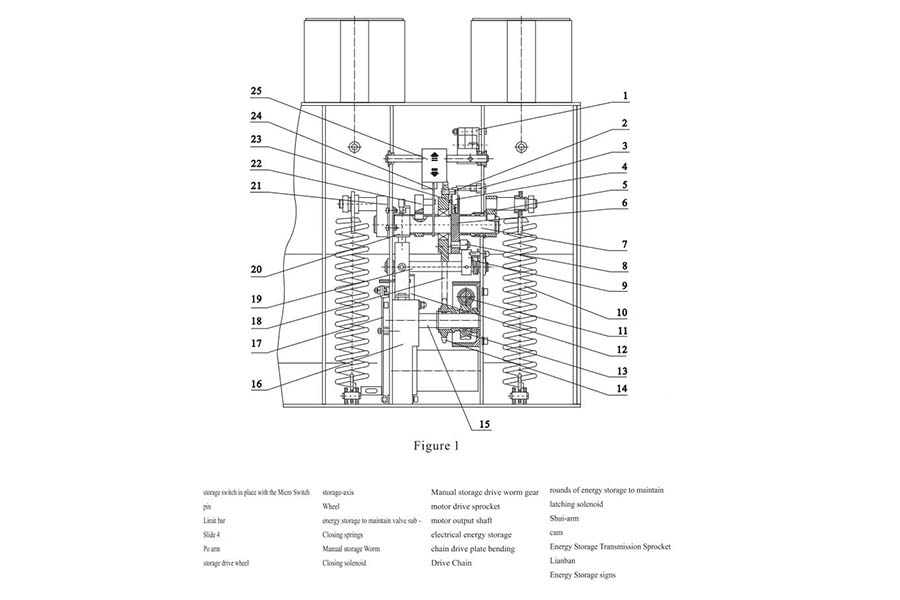

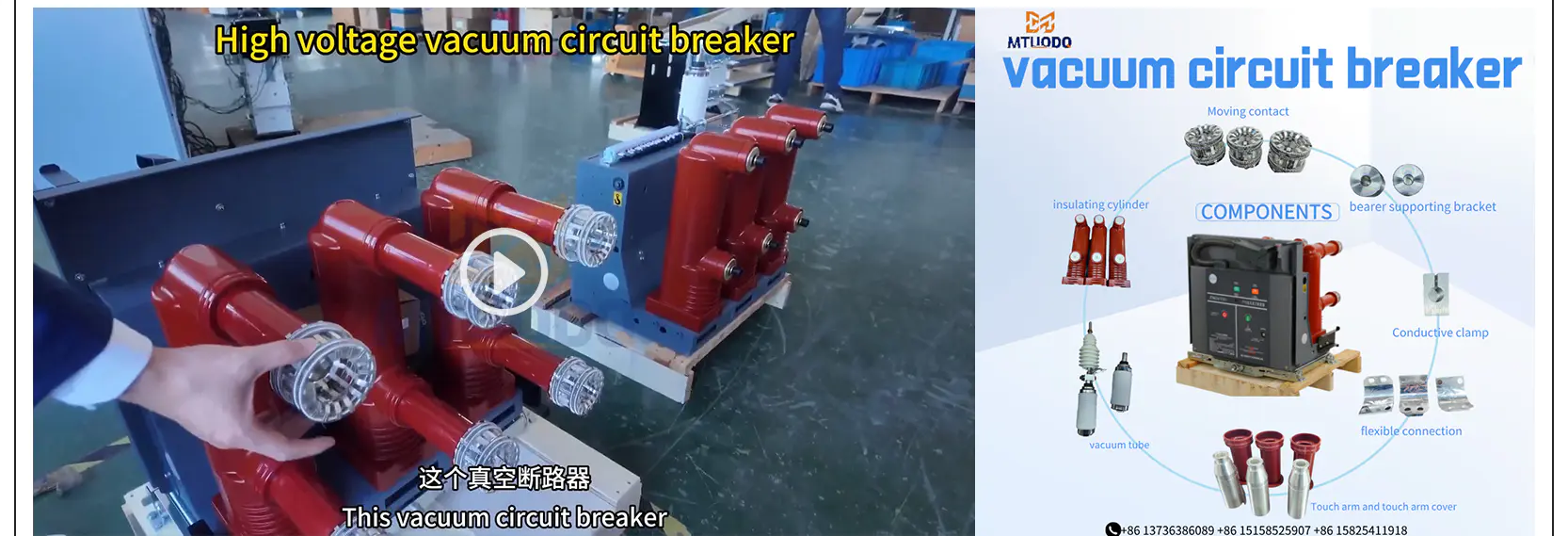

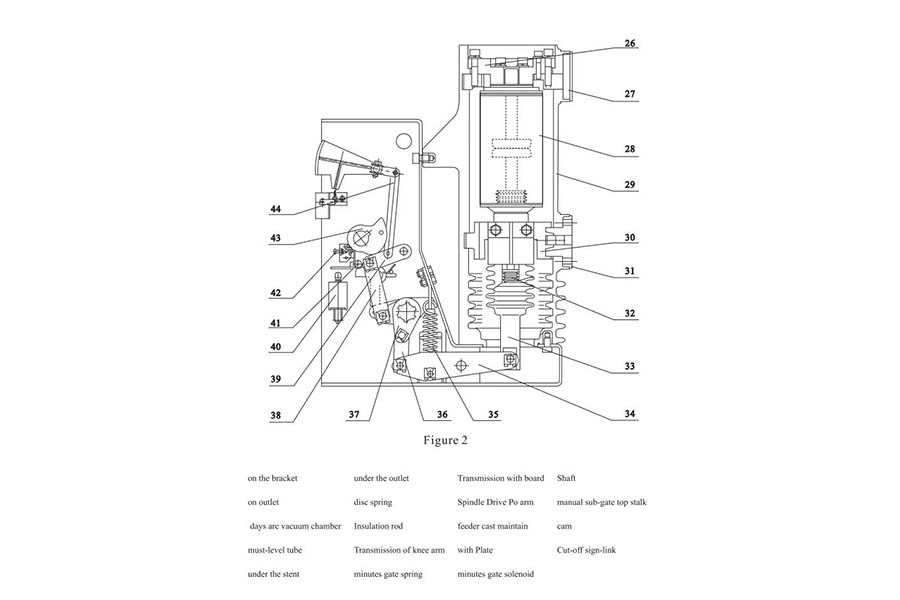

VCB Composition

U normalnom radu, glavni kontakti prekidača ostaju zatvoreni, omogućujući neprekinuti protok struje. Tijekom događaja preopterećenja ili kratkog spoja aktivira se toplinski ili magnetski okidač. Opružni mehanizam osigurava brzo odvajanje kontakta, stvarajući kontrolirani električni luk. Ovaj luk se odmah usmjerava u vakuumski prekidač, gdje se hladi, dijeli i gasi. Ovaj proces izolira neispravnu sekciju, štiti nizvodnu opremu i sprječava oštećenje cjelokupnog sustava. Rezultat je brzo otklanjanje kvarova, siguran rad i minimalni zahtjevi za održavanjem.

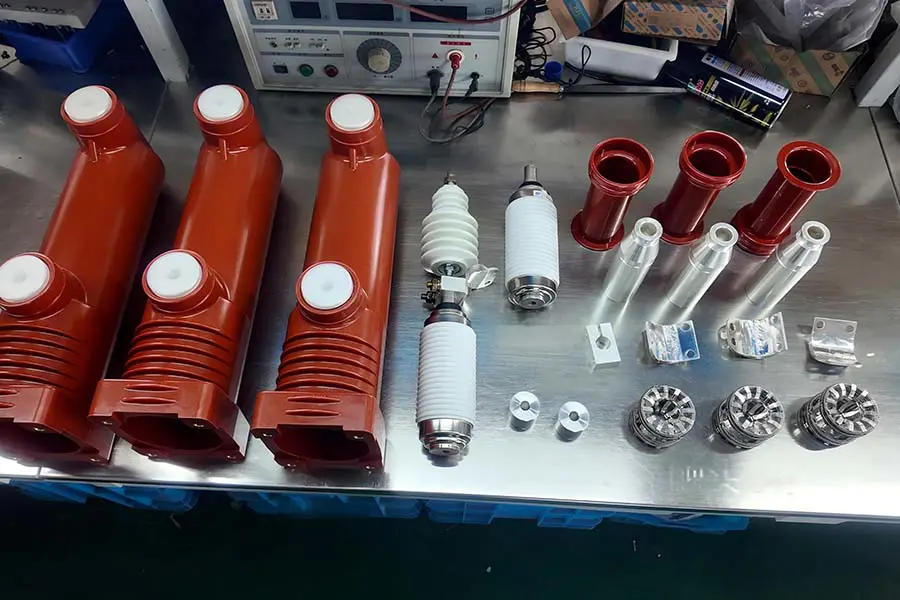

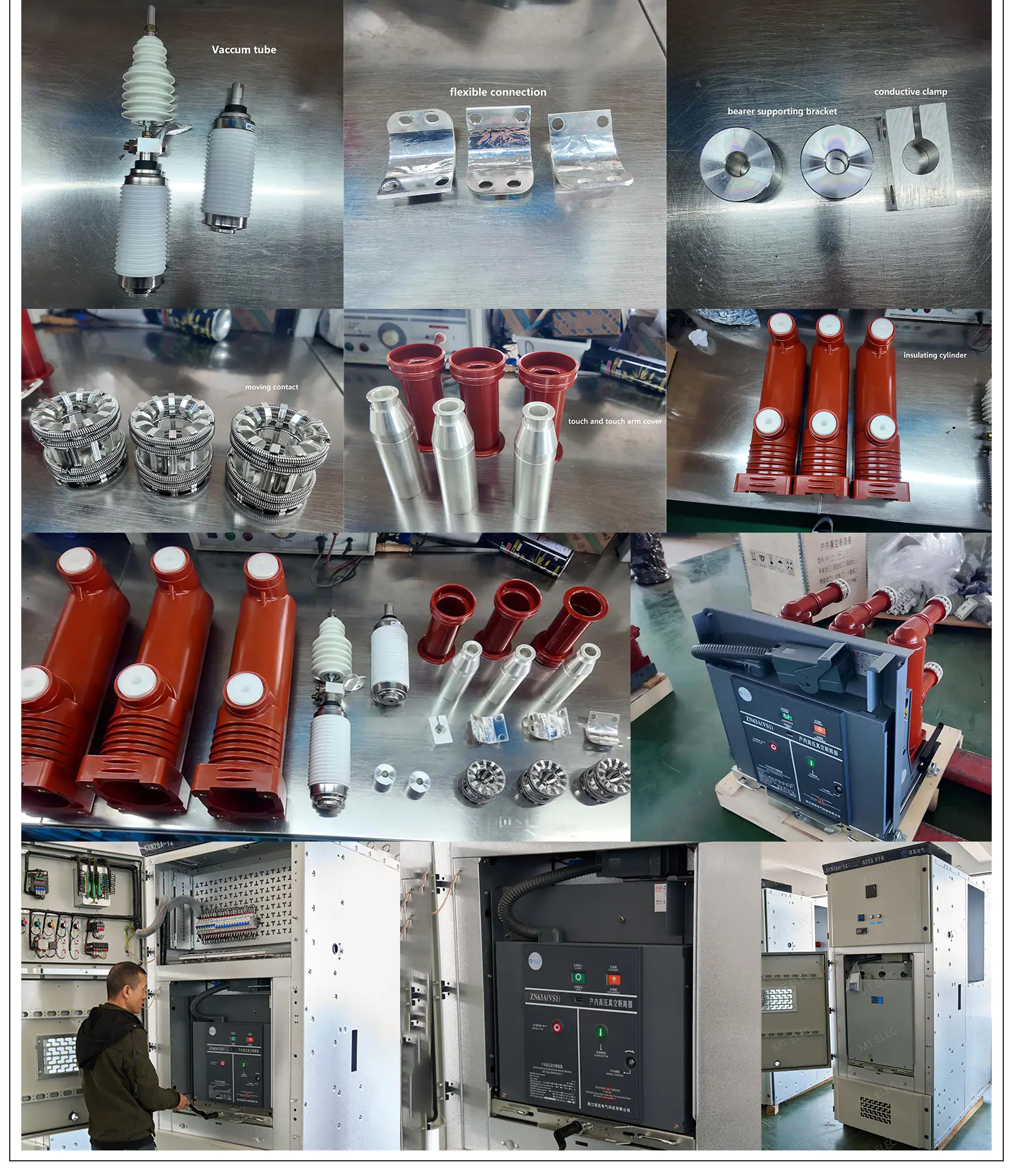

Dodatna oprema za proizvode

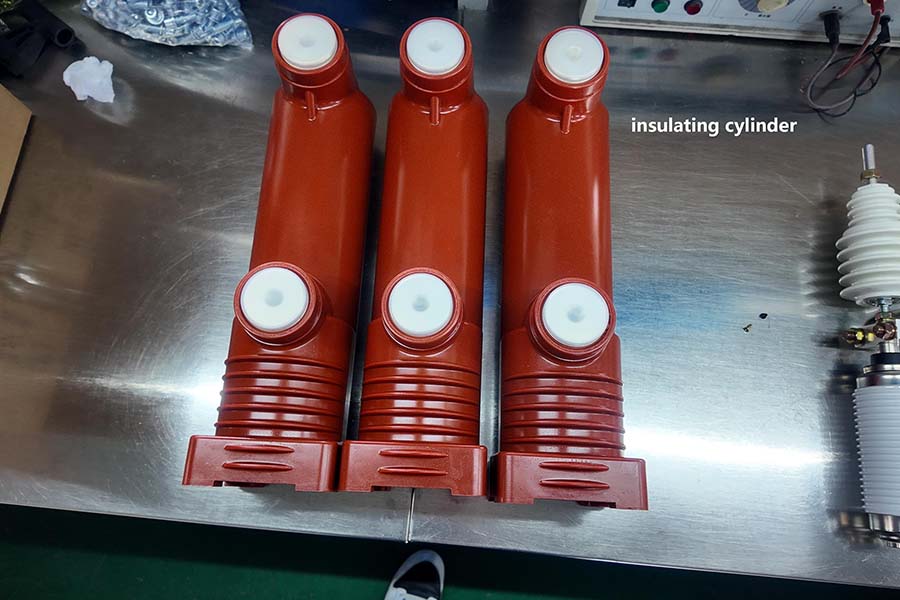

Insulating Cylinder
Main Product

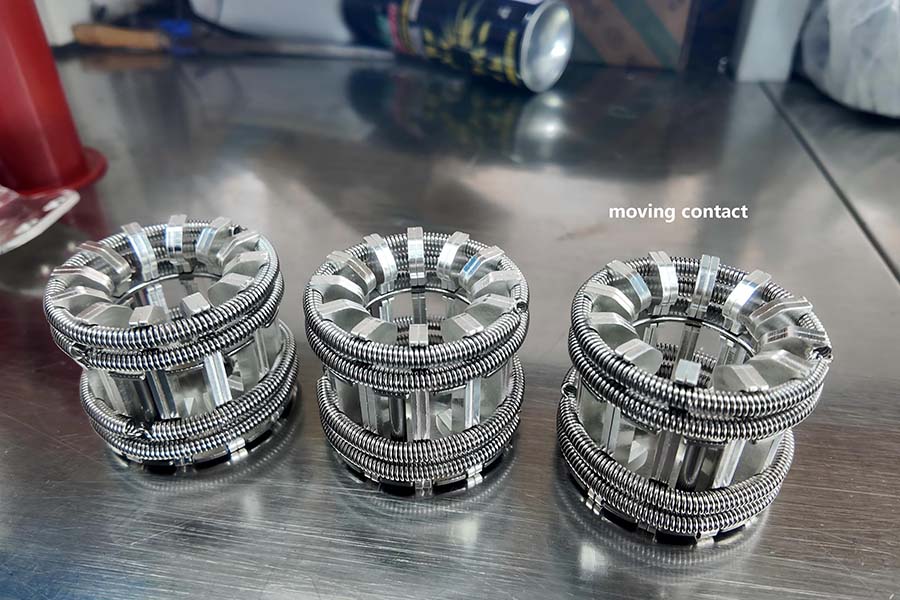

Moving Contact

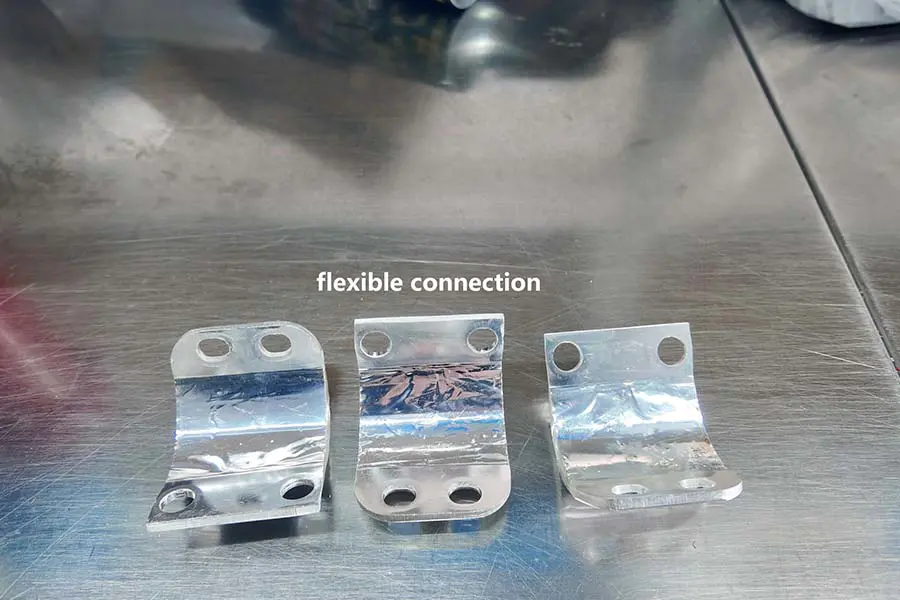

Flexible Connection

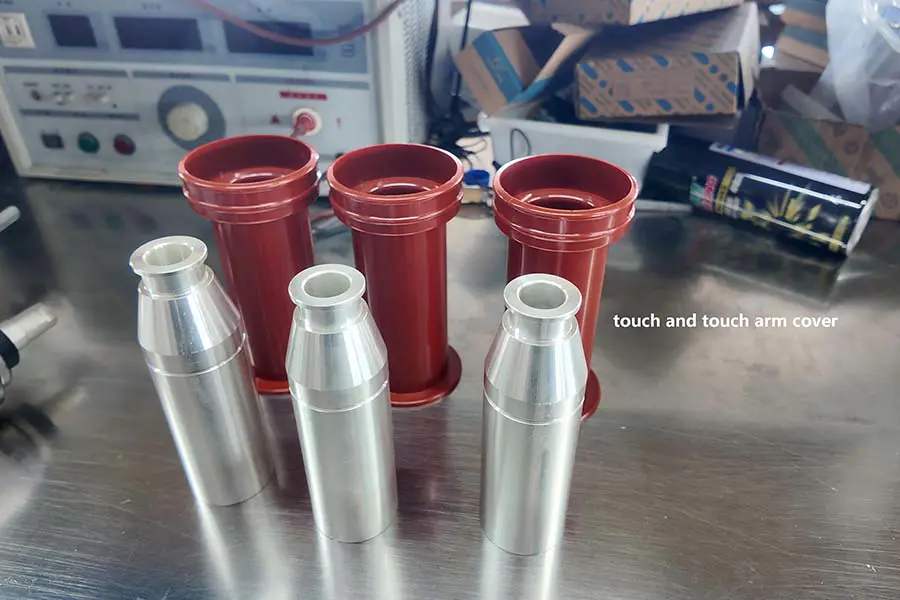

Touch And Touch Arm Cover

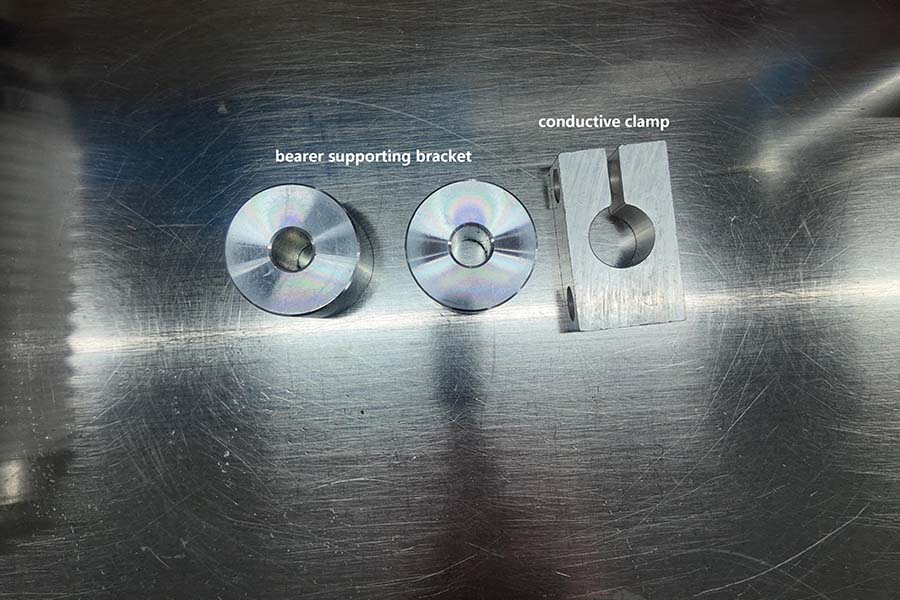

Bearer Supporting Bracket
Insulating Cylinder

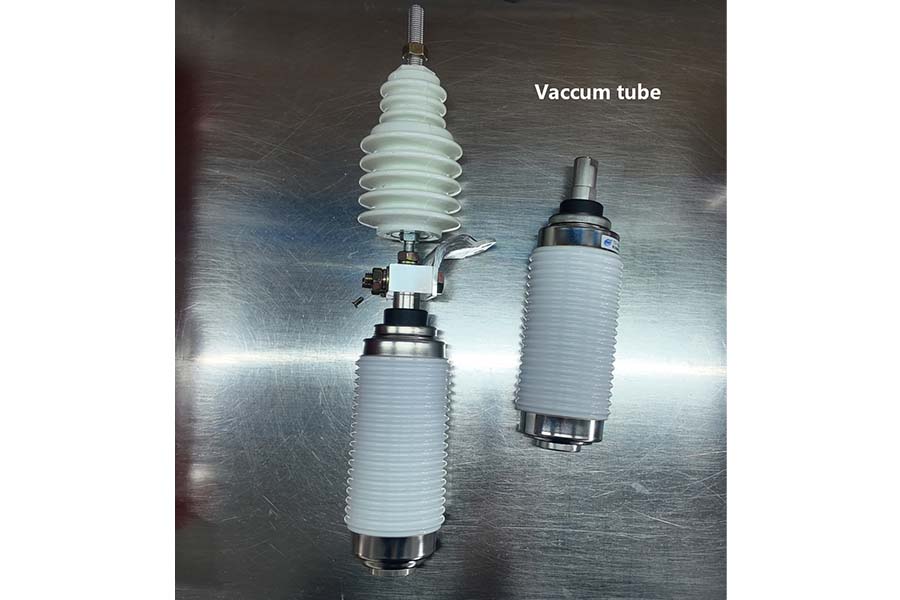

Vaccum Tube

Withstand Voltage Test

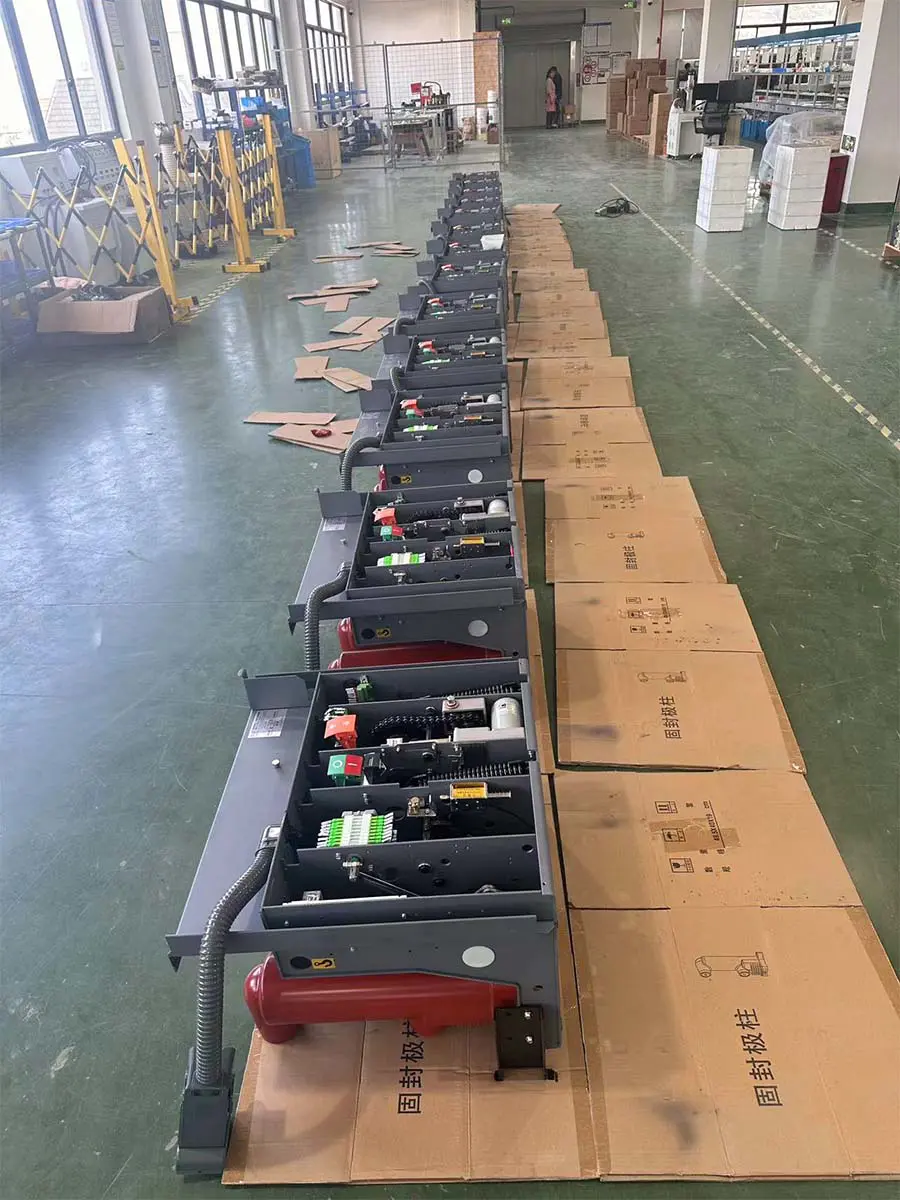

Product Debugging
Product Debugging
Product Debugging
Product Debugging
Withstand Voltage Test
Mechanical Characteristic Testing
High Voltage Vacuum Circuit Breaker
VS1 Medium-Voltage Indoor Vacuum Circuit Breaker
VCB Composition

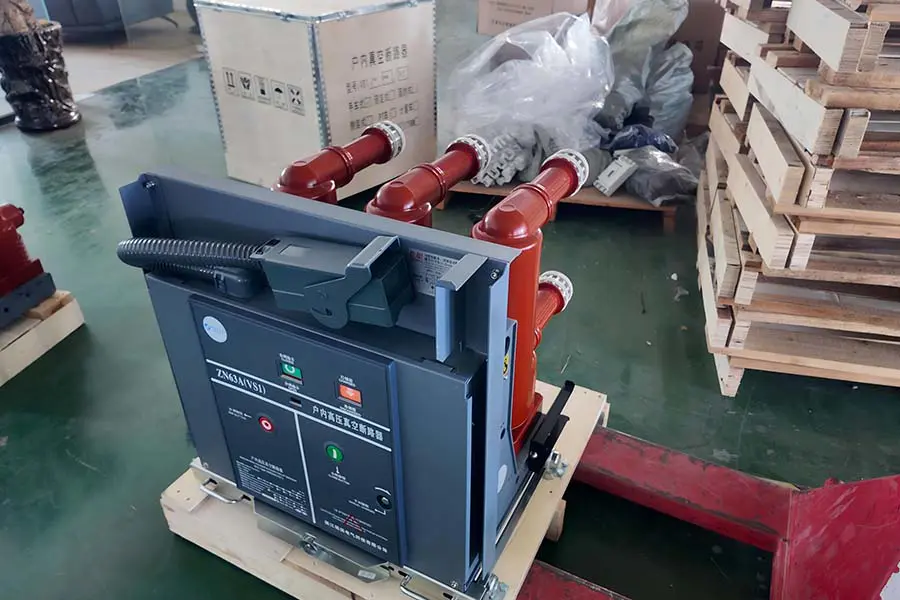

Kako bismo osigurali sigurnost prijevoza, naši električni proizvodi izvoze se u ojačanim drvenim sanducima. Sanduci su termički obrađeni i nose oznaku ISPM-15, što omogućuje brzo carinjenje. Dizajn povišene baze olakšava rad viličarom, dok unutarnje pričvršćivanje za ublažavanje udara osigurava da proizvodi stignu netaknuti. Svi vanjski sanduci jasno su označeni i u skladu su s međunarodnim logističkim standardima.

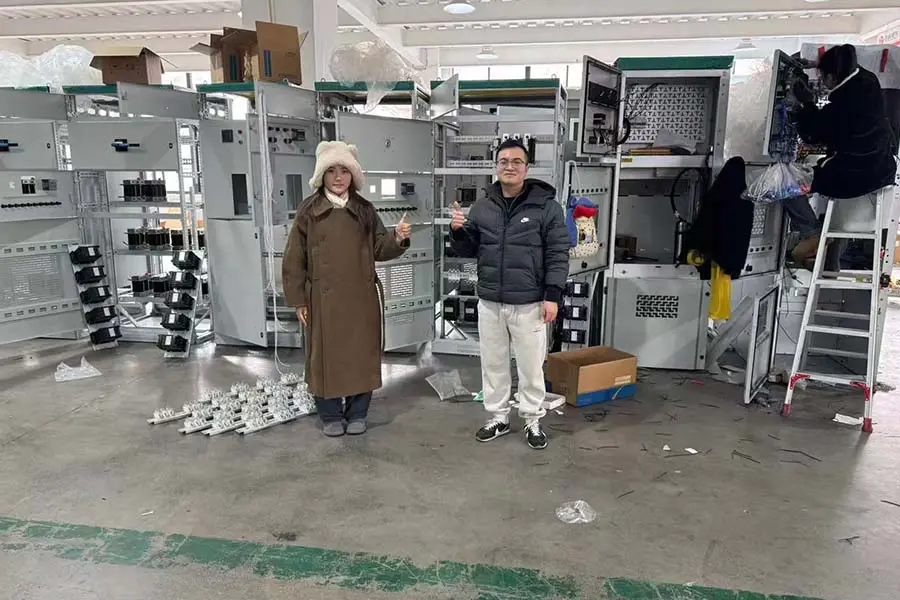

High and Low Voltage Switchgear (ACB, MCCB, VCB)

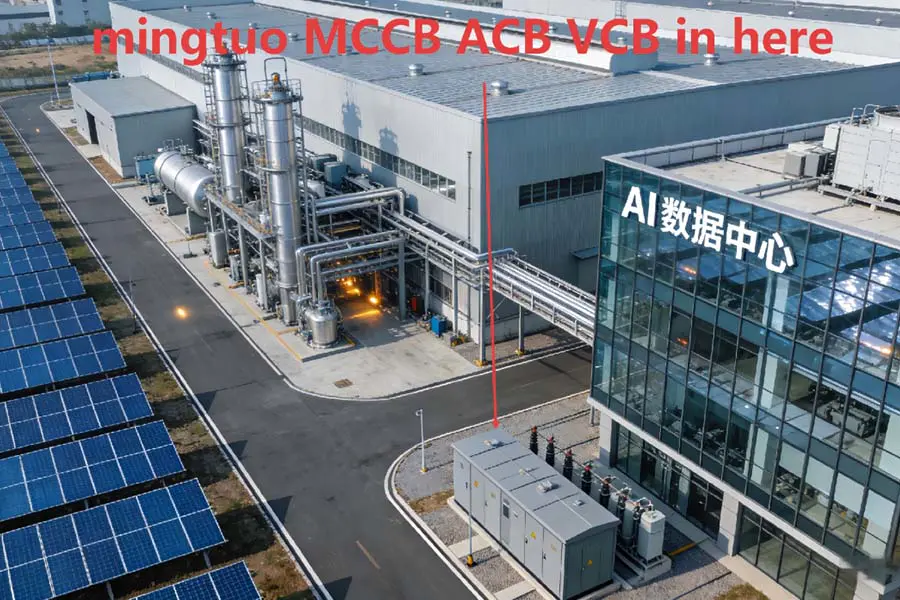

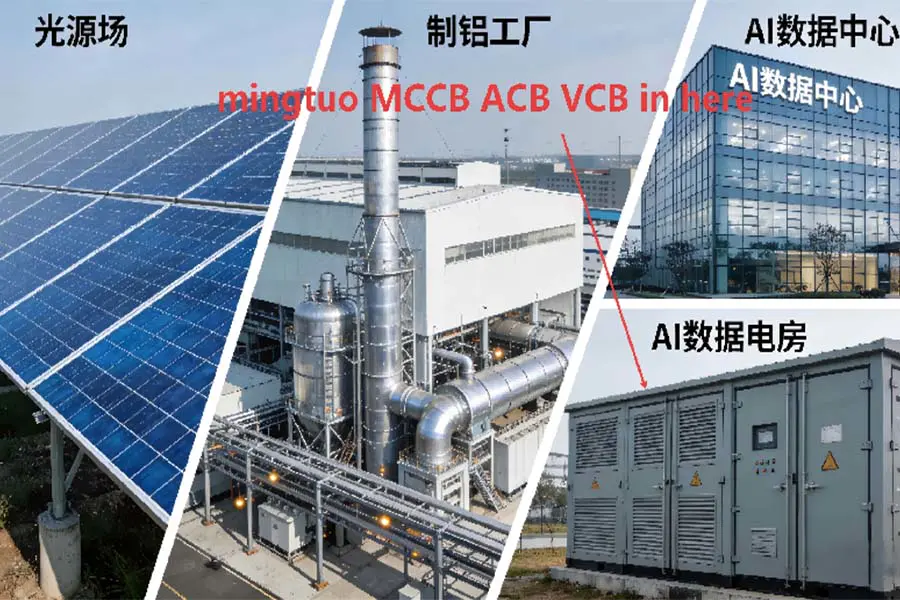

Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Power transmission successful
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB

br	Stavka	jedinice	Izbroji vrijednost
1	Nazivni napon	-	12 24 35
2	Nazivni napon (short-term frequency tolerance 1min)	kV	42
3	Nazivni napon tolerance lightning shocks peak	-	75
4	Nazivna frekvencija	Hz	50
5	Nazivna struja	A	630, 1250
			630, 1250、1600、2000、2500、3150
			1250、1600、2000、2500、3150、4000
6	Nazivna struja kratkog otvorenog kruga	kA	20/25、31.5、40
7	Nazivni napon short tolerance	kA	20/25、31.5、40
8	Ocijenjeno kratko trajanje	s	4
9	Nazivna struja peak tolerance	kA	50/63、80、100
10	Nazivna struja kratkog spoja blizu	kA	50/63、80、100
11	Tolerancija napona frekvencije sekundarnog kruga 1 min)	V	2000
12	Nazivna podešena struja otvorenog kruga jednostrukog kondenzatora	A	630/400 (40kA 800/400)
13	Nazivne kondenzatorske struje bliske	kA	12,5 (frekvencija nije veća od 1000Hz)
14	Vrijeme prekida-kočenja (nazivni napon)	ms	≤50
15	Vrijeme napajanja (nazivni napon)	ms	≤100
16	Mehanički život	-	20000
17	Nazivna struja open circuit times (life)	Prebacivanje	20000
18	Nazivna struja kratkog spoja otvorenog kruga	-	50 (40kA≤30)
19	Dinamički i statički kontakt omogućuju debljinu trošenja	mm	3
20	Nazivni radni napon napajanja	-	-
21	Nazivni napon break-brake operations	V	AC110/220 DC110/220
22	Nazivni napon motora za pohranu	-	-
23	Snaga motora za pohranu	W	70
24	Vrijeme skladištenja	s	≤10
25	Udaljenost otvaranja kontakta	mm	11 ± 1
26	Super-izlet	-	3,5 ± 0,5
27	Vrijeme odbijanja kontakta zatvaranja	ms	≤240 (A≤3)
28	Trofazne točke, koje se zatvaraju u različitim fazama spolnosti	-	≤2
29	Prosječna brzina vrata (razmak kontakta-6 mm)	m/s	0,9–1,2
30	Prosječna brzina zatvaranja (6 mm kontaktno zatvaranje)	m/s	0,5–0,8
31	Vodeći otpor električnog kruga	μΩ	≤50(630a)、≤45(1250A) ≤35 (1600–2000 A)、≤250 (2400)
32	Kontaktni tlak dovoda kontaktora	N	2000±200(2000A)、2400±200(25kA) 3100±200(31,5kA)、4250±250(40kA)
33	Nazivni radni redoslijed	-	Bodovi - 0,3s - i bodovi 180-ih - i -
