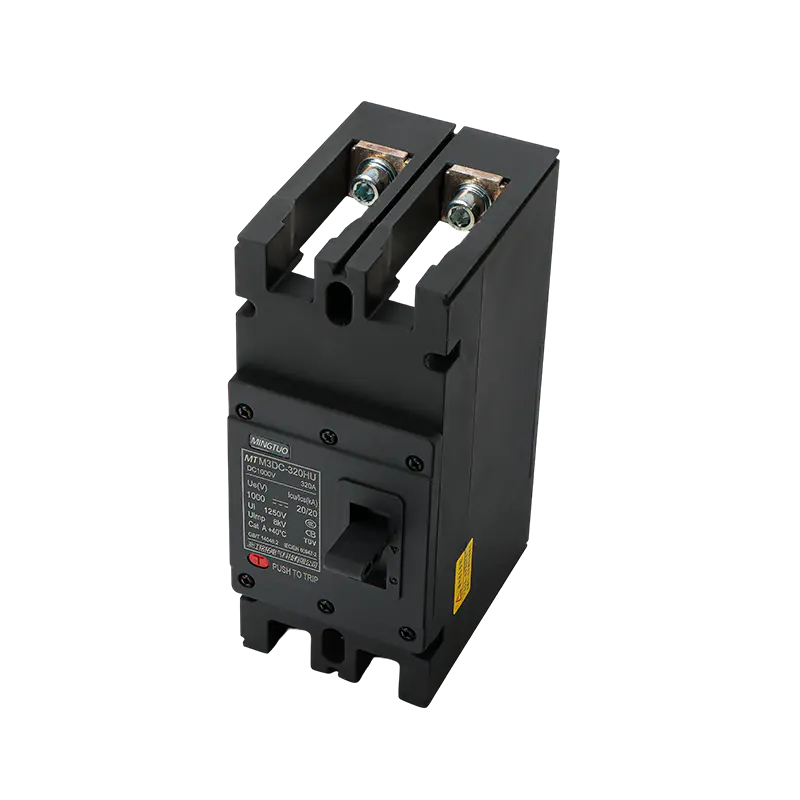

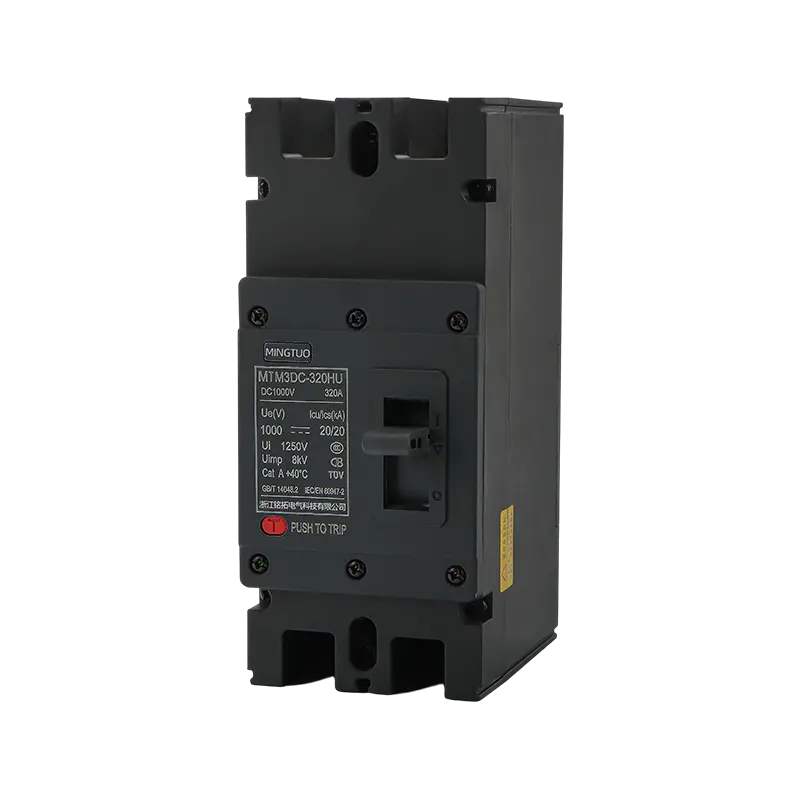

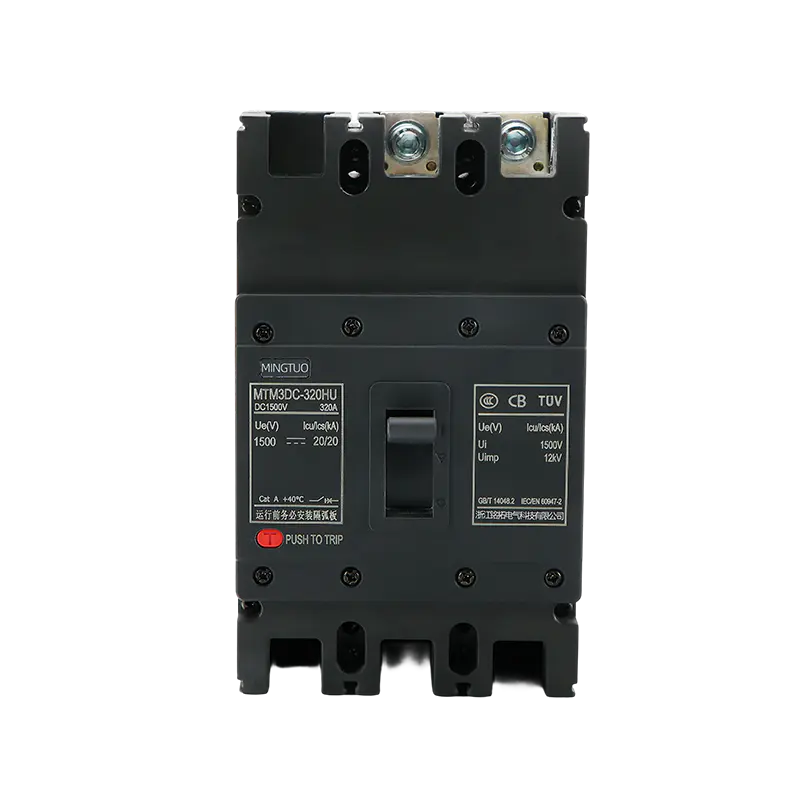

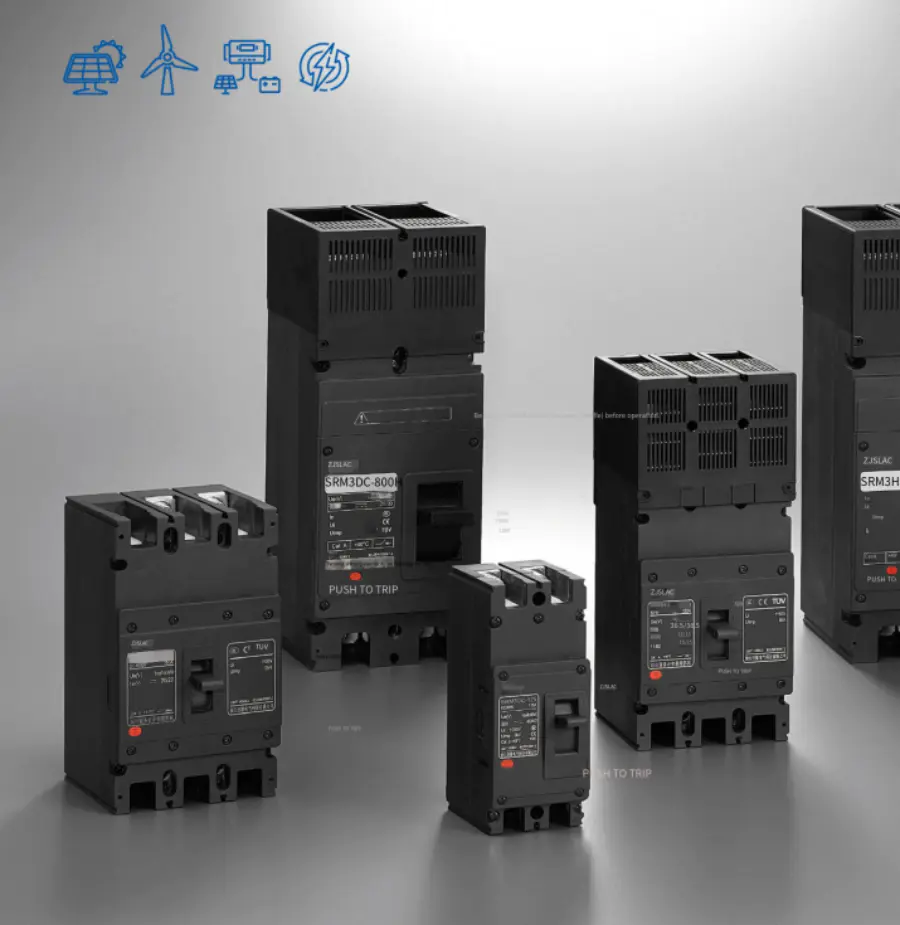

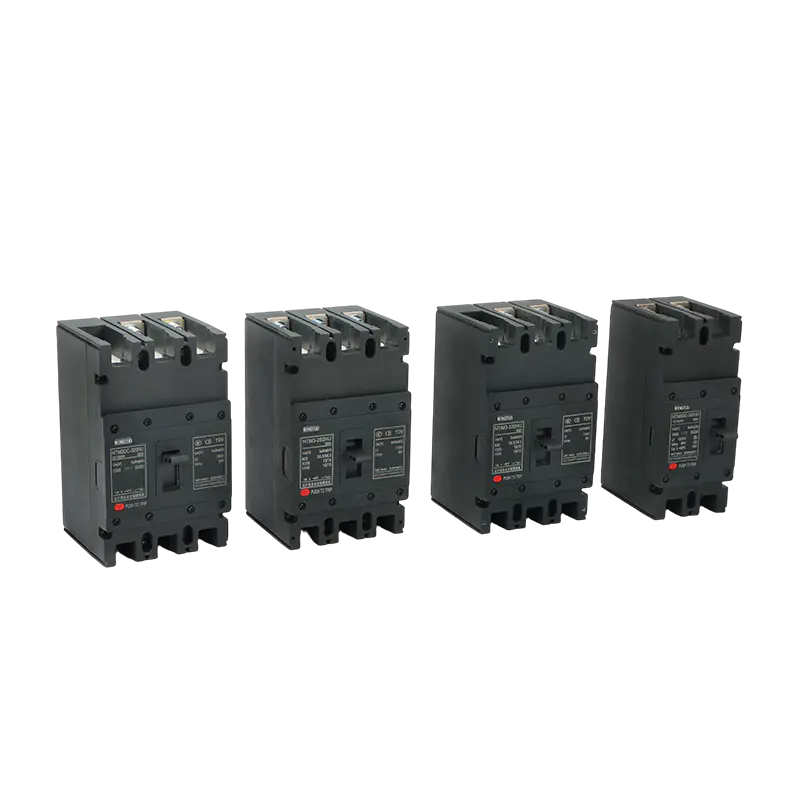

PV DC MCCB 1000V 630A solarni prekidač za zaštitu panela

Opis:

Stručno konstruiran za fotonaponske primjene, naš prekidač strujnog kruga s DC oblikovanim kućištem pruža robusnu zaštitu strujnog kruga unutar solarnih energetskih sustava. Uz ocjenu 1000V/1500V DC i raspon struje od 63A-630A, jamči siguran rad čak i pod najzahtjevnijim uvjetima okoline.

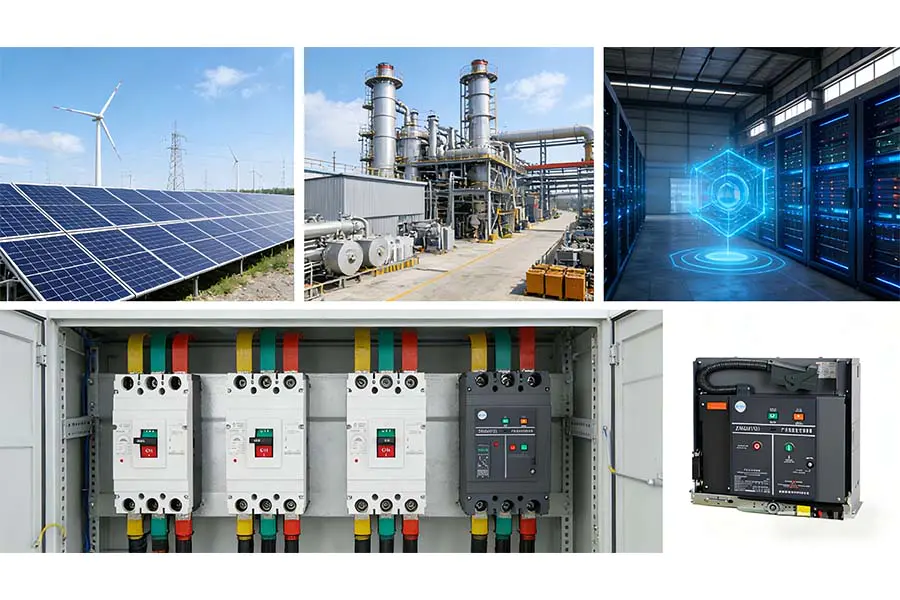

Prijave:

Solarne kombinirane kutije: Štiti pojedinačne PV nizove dok konsolidira izlaze

Zaštita ulaza/izlaza pretvarača: Štiti pretvarače od grešaka na istosmjernoj strani

Ormari za istosmjernu distribuciju: Upravlja protokom energije u komercijalnim i komunalnim PV postrojenjima

Sustavi za pohranu energije: Štiti priključke baterija i točke integracije

Stambene, komercijalne i komunalne instalacije: Pruža kritičnu zaštitu strujnog kruga u svim veličinama PV sustava

Ovaj prekidač osigurava pouzdanu zaštitu od preopterećenja, kratkog spoja i kvara luka za fotonaponsku DC stranu kroz tijek rada "otkrivanje grešaka → brzo okidanje → magnetsko gašenje luka", dok podržava sigurnu izolaciju i nadzor statusa kako bi se osigurao siguran i stabilan rad sustava.

U skladu sa rigoroznim međunarodnim sigurnosnim standardima, naši čekići prolaze stroga testiranja kako bi se osigurala nepokolebljiva izvedba tijekom čitavog 25-godišnjeg vijeka trajanja vašeg sustava.

1. Vrhunska DC izvedba	Visoka prekidna moć do 25 kA pri 1000–1500 V DC Munjevito brzo otkrivanje greške i prekid od 0,5 ms Pouzdano potiskivanje DC luka za zaštitu opreme i osoblja
2. Iznimna izdržljivost	Kućište otporno na UV zračenje s oznakom IP65 Otporno na koroziju u slanom spreju, testirano 1000 sati Minimalno 20.000 mehaničkih ciklusa rada Pouzdano radi u ekstremnim uvjetima okoline
3. Inteligentne značajke	Integrirano praćenje kvarova i mogućnost daljinskog upravljanja Jasni indikatori statusa za praćenje sustava u stvarnom vremenu Tehnologija temperaturne kompenzacije za poboljšanu zaštitu
4. Certificirano osiguranje kvalitete	TÜV Rheinland certificiran, usklađen s UL 489B Sukladnost standardu IEC 60947-2 100% tvornički testiran prije slanja za dosljednu izvedbu
5. Jednostavna instalacija i održavanje	35% kompaktniji od konvencionalnih DC prekidača Montaža pribora bez alata i prednji priključni terminali Svestran za montažu na DIN tračnicu ili ploču
6. Troškovna učinkovitost	Duži vijek trajanja od standardnih rješenja Smanjeni zahtjevi za održavanjem Tvorničke cijene s 3-godišnjim jamstvom i globalnom podrškom

MCCB

MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

Kako bismo osigurali sigurnost prijevoza, naši električni proizvodi izvoze se u ojačanim drvenim sanducima. Sanduci su termički obrađeni i nose oznaku ISPM-15, što omogućuje brzo carinjenje. Dizajn povišene baze olakšava rad viličarom, dok unutarnje pričvršćivanje za ublažavanje udara osigurava da proizvodi stignu netaknuti. Svi vanjski sanduci jasno su označeni i u skladu su s međunarodnim logističkim standardima.

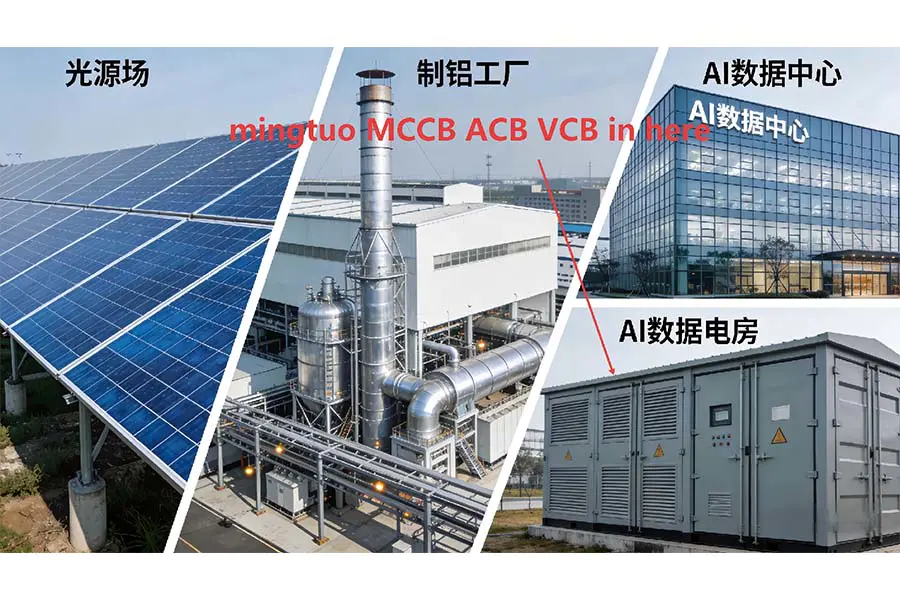

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Power transmission successful
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB

EKSTERIJER

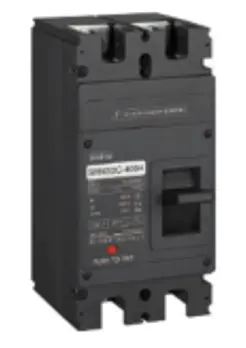

Okvir školjke	Model SRM3DC-320			SRM3DC-400
Broj polova	2		tri	2		tri
Nazivni radni napon Ue(V)	DC500	DC1000	DC1500	DC250/500	DC750/1000	DC1250/1500	DC1250/1500
Nazivni izolacijski napon Ui(V)	DC1250		DC1500	DC1500
Nazivni otporni napon udarca Uimp (kV)	osam		12	12
Nazivna struja In (A)	63、80、100、125、140、160、180、200、225、250、280、315、320			225、250、315、350、400
Nazivna granična prekidna sposobnost kratkog spoja Icu (kA)	50	20	20	65	35	15	15 (2-polni prsten) 20[3-polestring)
	jedna	jedna	/	70	40	20	20[2－polestring) 25 (3-polni niz)
Ic(kA) način spajanja radne prekidne sposobnosti kratkog spoja	Ics=100%Icu
	Gore i dolje, dolje i gore (2P, 320/3P) Uđi i izađi, idi gore i izađi (3P)
Kategorija upotrebe	A
Ima li funkciju izolacije?	biti
Radna temperatura okoline	-35 ℃ ~ 70 ℃
Mehanički život (puta)	20000			deset tisuća
Električni život (puta)	3000	2000	1500	1000	1000	700	500
Ispunite kriterij	IEC/EN 60947-2、GB/T 14048.2

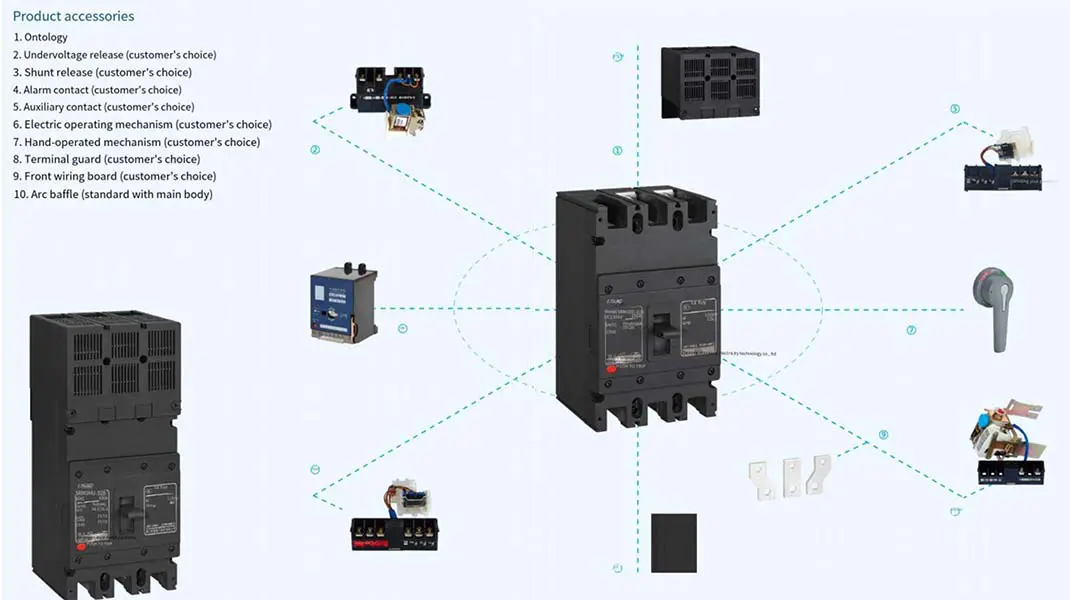

Prilog	Odvojeni pobudni, pomoćni, alarmni, ručni i električni
Autentifikacija	CCC, CE, TUV
mjera (duljina × širina × visina) (mm)	180×76×126 (2P) 180×107×126 (3P)			250×124×165 (2P) 250×182×165 (3P)

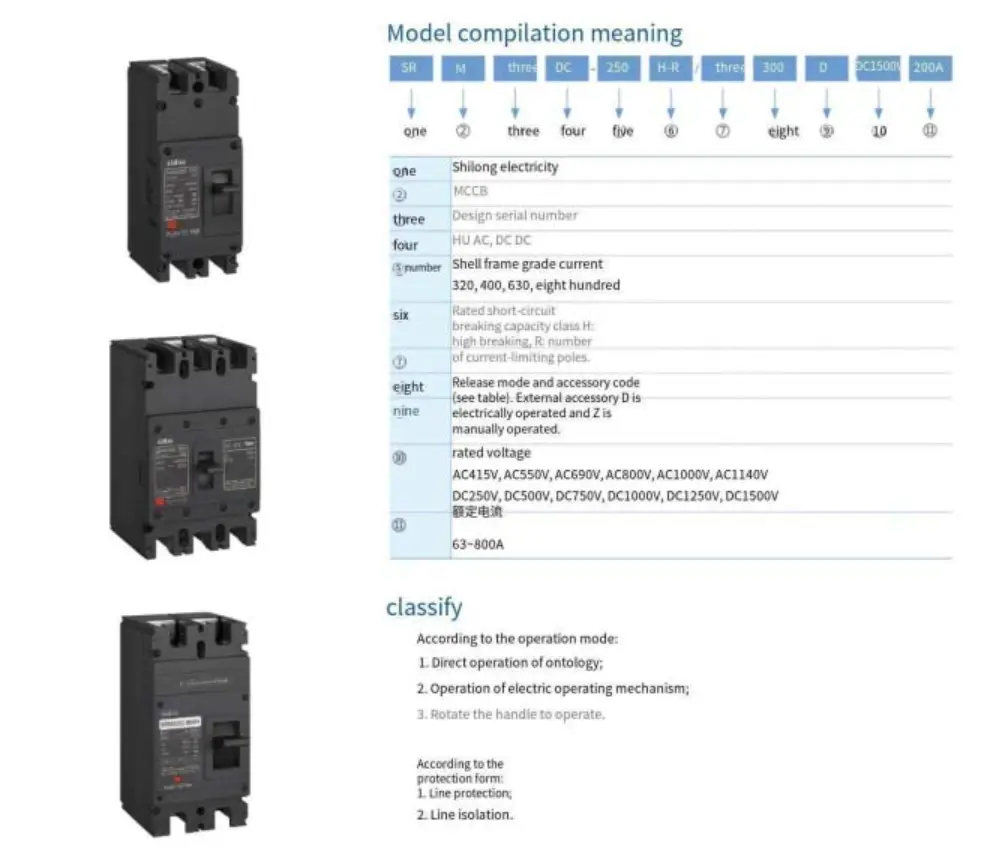

Primjedbe	320 okvir ljuske podijeljen je na H: visoki prekid, R: strujno-ograničavajući tip

EKSTERIJER

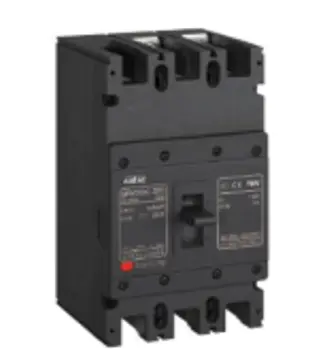

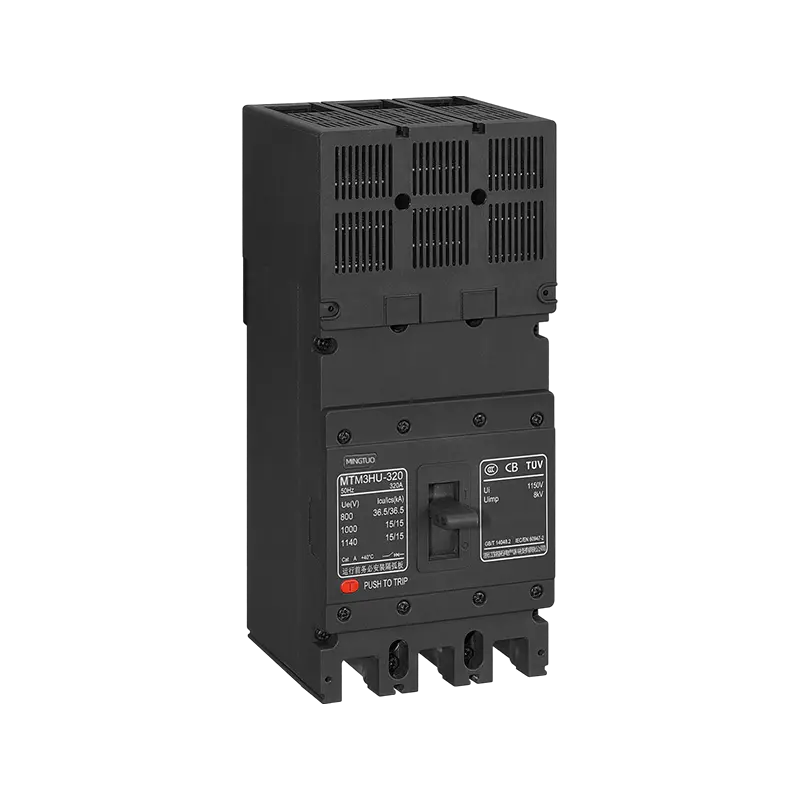

Okvir školjke	SRM3HU-320				SRM3HU-400
Broj polova	tri				tri
Nazivni radni napon Ue(V)	AC415	AC500/600	AC800	AC1000/1400	AC415	AC500/690	AC800	AC1000/1140
Nazivni izolacijski napon Ui(V)					AC1150
Nazivni otporni napon udarca Uimp (kV)	osam				12
Nazivna struja In (A)	63、80、100、125、140、160、180、200、225、250、280、315、320				250、280、315、320、350、četiristo
Nazivna granična prekidna sposobnost kratkog spoja Icu (kA)	osamy-five	50	36.5	10	osamy-five	50	36.5	10
	jedna	!	jedna	jedna	100	60	50	15
Ic(kA) način spajanja radne prekidne sposobnosti kratkog spoja	Ics=100%Icu
Kategorija upotrebe	A
Ima li funkciju izolacije?	biti
Radna temperatura okoline	-35 ℃ ~ 70 ℃
Mehanički život (puta)	20000				deset tisuća
Električni život (puta)	3000	3000	3000	2000	1000	1000	1000	700
Ispunite kriterij	IEC/EN 60947-2、GB/T 14048.2
Prilog	Odvojeni pobudni, pomoćni, alarmni, ručni i električni
Autentifikacija	CCC, CE, TUV
mjera (duljina × širina × visina) (mm)	180×107×126 (3P)				250×182×165 (3P)

Primjedbe	320 okvir ljuske podijeljen je na H: visoki prekid, R: strujno-ograničavajući tip

EKSTERIJER
Okvir školjke	SRM3HU-630				SRM3HU-800
Broj polova	tri				tri
Nazivni radni napon Ue(V)	AC415	AC500/600	AC800	AC1000/1400	AC415	AC500/690	AC800	AC1000/1140
Nazivni izolacijski napon Ui(V)					AC1150
Nazivni otporni napon udarca Uimp (kV)	12				12
Nazivna struja In (A)	500 630				700, osamsto
Nazivna granična prekidna sposobnost kratkog spoja Icu (kA)	osamy-five	50	36.5	10	osamy-five	50	36.5	10
	100	60	50	15	100	60	50	15
Ic(kA) način spajanja radne prekidne sposobnosti kratkog spoja	Ics=100%Icu
Kategorija upotrebe	A
Ima li funkciju izolacije?	biti
Radna temperatura okoline	-35 ℃ ~ 70 ℃
Mehanički život (puta)	5000				deset tisuća
Električni život (puta)	1000	1000	1000	700	1000	1000	1000	700
Ispunite kriterij	IEC/EN 60947-2、GB/T 14048.2
Prilog	Odvojeni pobudni, pomoćni, alarmni, ručni i električni
Autentifikacija	CCC, CE, TUV
mjera (duljina × širina × visina) (mm)	250×182×165 (3P)				250×182×165 (3P)

EKSTERIJER
Okvir školjke	Model SRM3DC-320			SRM3DC-800
Broj polova	2-tri			2-tri
Nazivni radni napon Ue(V)	DC500	DC1000	DC1500	DC250/500	DC750/1000	DC1250/1500	DC1250/1500
Nazivni izolacijski napon Ui(V)	DC1250		DC1500	DC1500
Nazivni otporni napon udarca Uimp (kV)	osam		12	12
Nazivna struja In (A)	63、80、100、125、140、160、180、200、225、250、280、315、350			225、250、315、350、četiristo
Nazivna granična prekidna sposobnost kratkog spoja Icu (kA)	50	20	20	65	35	15	15 (2-polni niz) 20 (3-polni niz)
	jedna	jedna	/	70	40	20	20 (2-polestring) 25 (3-polni niz)
Ic(kA) način spajanja radne prekidne sposobnosti kratkog spoja	Ics=100%Icu
Kategorija upotrebe	A
Ima li funkciju izolacije?	biti
Radna temperatura okoline	-35 ℃ ~ 70 ℃
Mehanički život (puta)	20000			deset tisuća
Električni život (puta)	3000	2000	1500	1000	1000	700	500
Ispunite kriterij	IEC/EN 60947-2、GB/T 14048.2
Prilog	Odvojeni pobudni, pomoćni, alarmni, ručni i električni
Autentifikacija	CCC, CE, TUV
mjera (duljina × širina × visina) (mm)	180×76×126(2P) 180×107×126(3P)			250×124×165(2P) 250×182×165(3P)
