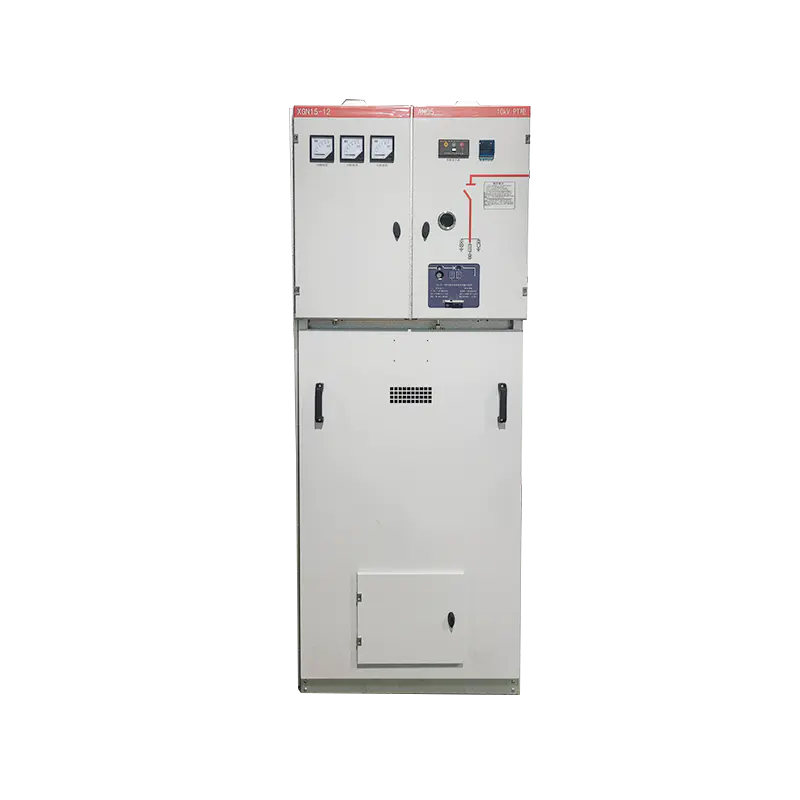

Ekološki prihvatljiva čvrsta izolirana RMU 12kV prstenasta glavna jedinica bez SF6

Pregled proizvoda

Ekološki prihvatljiv ormarić izoliran plinom nova je integrirana unutarnja i vanjska oprema za distribuciju električne energije bez SF₆ koju je neovisno razvio Mingtuo Electric. Napušta tradicionalni staklenički plin sumpor heksafluorid i usvaja suhi zrak ili dušik kao ekološki prihvatljiv medij za izolaciju i gašenje luka. Visokonaponski rastavljač, uzemljivač, vakuumski prekidač, CT/PT i sekundarne jedinice za mjerenje i upravljanje integrirane su u zatvoreni spremnik plina.

Oprema podržava i prstenasto mrežno napajanje i terminalno jednostruko napajanje. Široko se primjenjuje u urbanoj obnovi električne mreže, stambenih zajednica, komercijalnih trgova, PV elektrana za pohranu energije, industrijskih parkova i privremenih građevinskih projekata opskrbe električnom energijom. Služi kao ekološki prihvatljiva zamjena s niskim udjelom ugljika za tradicionalne ormare izolirane SF₆ plinom, američke transformatore montirane na podloške i europske montažne trafostanice.

Temeljne prednosti proizvoda

3.1 Nulta emisija stakleničkih plinova, niske emisije ugljika i ekološki prihvatljivi

Zatvoreni spremnik plina koristi suhi zrak ili dušik visoke čistoće kao izolacijski medij i medij za gašenje luka bez stakleničkih plinova SF₆ ili opasnih tvari koje sadrže fluor, s potencijalom globalnog zagrijavanja gotovo nultim. Sukladan je s nacionalnim politikama dvostrukog ugljika i standardima nadmetanja zelene električne mreže. Izolacijski medij može se izravno iscrpiti i reciklirati nakon stavljanja opreme izvan pogona, smanjujući troškove odlaganja opasnog otpada i ostvarujući rad s niskom razinom ugljika u punom životnom ciklusu.

3.2 Kompaktni integrirani zatvoreni spremnik plina, mala zauzeta površina

Sve primarne visokonaponske komponente integrirane su unutar zatvorenog spremnika plina od nehrđajućeg čelika. Ukupna veličina ormara mnogo je manja od europskih trafostanica i tradicionalnih razvodnih uređaja sa zračnom izolacijom istog kapaciteta. Integrirani modularni dizajn uvelike smanjuje troškove gradnje temelja, pojednostavljuje pomorski i kopneni transport i omogućuje brzu instalaciju i pozicioniranje na licu mjesta.

3.3 Potpuno izolirana sigurna struktura, nisko održavanje

Svi visokonaponski dijelovi pod naponom zatvoreni su unutar metalno zabrtvljenog spremnika plina bez izloženih komponenti pod naponom. Potpuno zatvoreni dizajn izolacije osigurava nultu naelektrizaciju na površini kućišta za siguran rad na dodir. Nezavisni krugovi uzemljenja i višestruke mehaničke blokade (zatvaranje/uzemljenje/blokada vrata ormarića) sprječavaju nezgode od strujnog udara uzrokovane pogrešnim radom.

Zatvoreni spremnik plina izolira vlagu, prašinu i kondenzaciju kako bi se izbjegla oksidacija i starenje izolacijskog medija, podržavajući dugotrajan rad bez održavanja u normalnim radnim uvjetima. Standardni utični transformatori i sekundarni terminali omogućuju brzu zamjenu neispravnih komponenti bez rastavljanja glavnog spremnika plina.

3.4 Vanjski ormar protiv korozije, prilagodljiv teškim uvjetima

Kućište je izrađeno od debelog hladno valjanog čeličnog lima s vanjskim posebnim premazom protiv hrđe elektrostatskim prskanjem, otpornim na kišu, pijesak, visoku vlažnost i ekstremne temperature. Kosi gornji dizajn ubrzava odvodnju kišnice, a višestruko brtvljena vrata ormarića s IP-ocjenom zaštite prilagođavaju se kišnim južnim područjima, hladnim sjevernim regijama i obalnim okruženjima slane magle.

3.5 Prilagodljivi niskonaponski odjeljak i inteligentno proširenje

Niskonaponski odjeljak je unaprijed instaliran s obiljem montažnih tračnica, podržava opcijske sklopke u obliku kućišta, višenamjenska mjerača snage, ATS automatske sklopke za prijenos, module za kompenzaciju jalove snage i inteligentne nadzorne uređaje. Standardno RS485 komunikacijsko sučelje omogućuje besprijekorno povezivanje sa sustavima daljinskog nadzora pametne distribucije energije i fotonaponske pohrane energije za realizaciju daljinskog mjerenja, daljinskog signaliziranja i daljinskog upravljanja.

3.6 Niski gubici i visoko pouzdani glavni krug

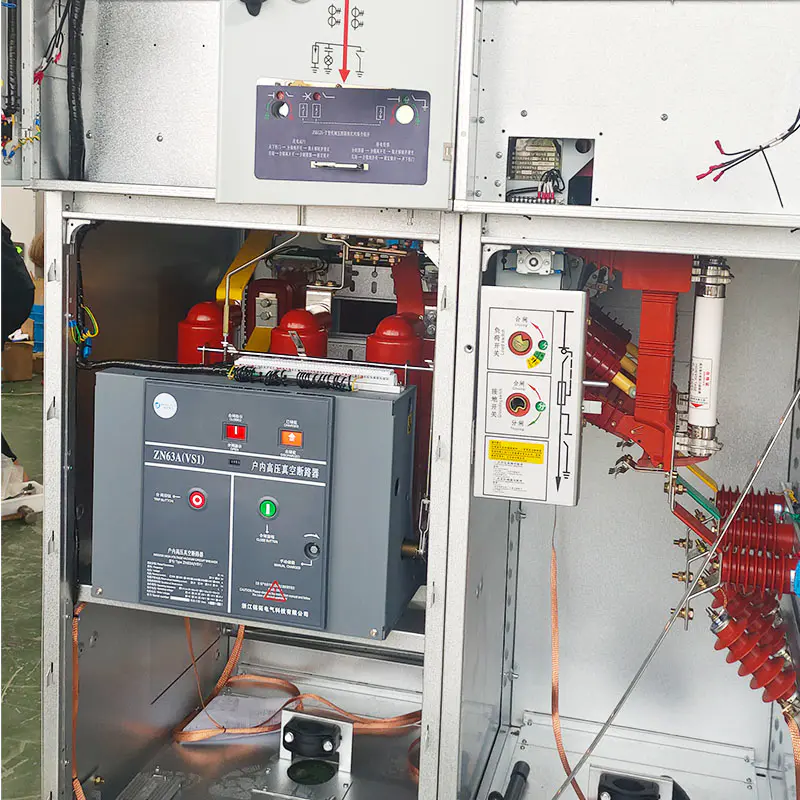

Ugrađeni vakuumski prekidač pruža stabilne performanse prekidanja uz snažnu otpornost na kratki spoj i preopterećenje. Optimizirana struktura bakrene sabirnice smanjuje gubitke u krugu i buku pri radu. Kabinet podržava dugotrajni kontinuirani rad s velikim opterećenjem, idealno za scenarije s velikim opterećenjem kao što su tvornice i stanice za pohranu energije.

Tablica tehničkih parametara

Struktura

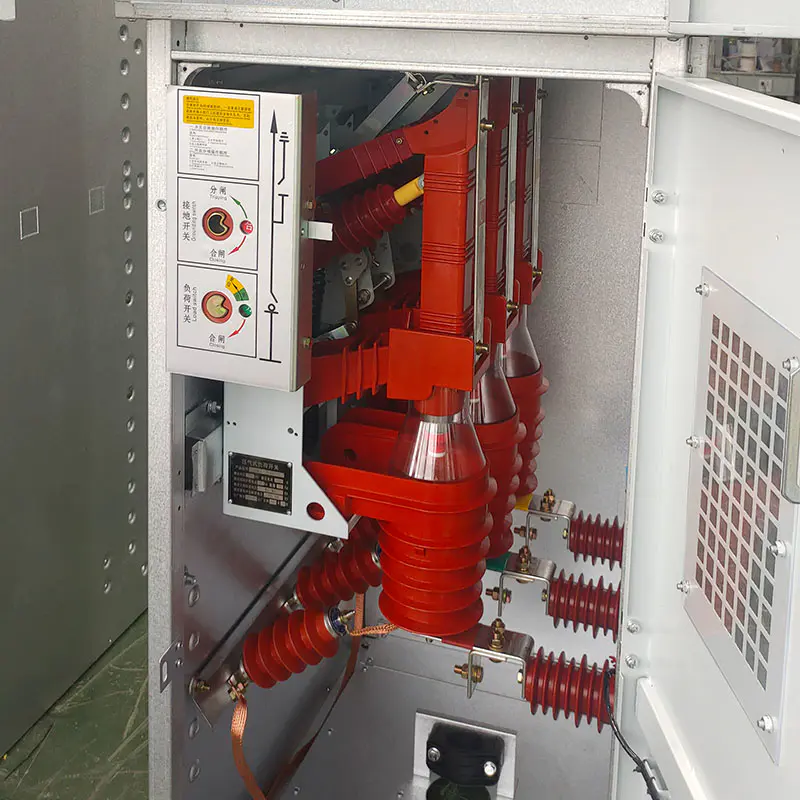

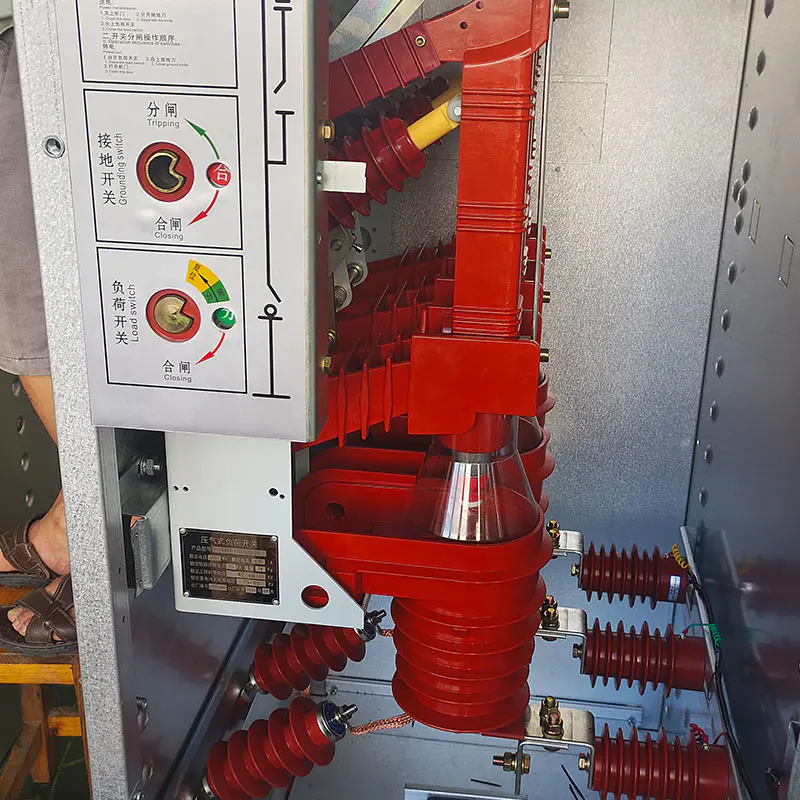

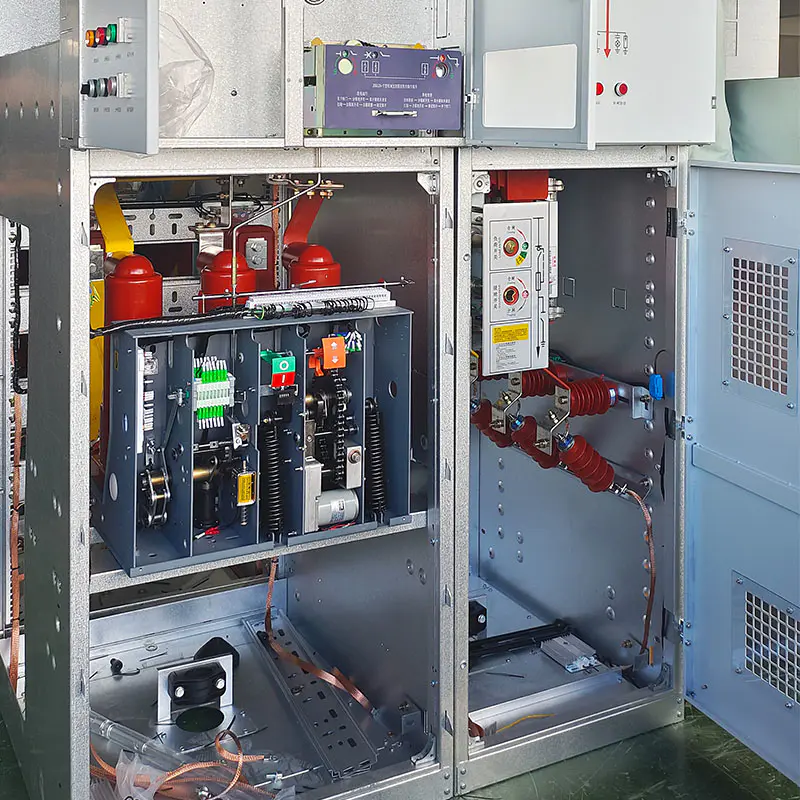

Potpuno zatvoreni spremnik plina od nehrđajućeg čelika uključuje vakuumski prekidač, rastavljač, uzemljivač, mjerač tlaka plina i uređaj za rasterećenje tlaka otporan na eksploziju. Sve visokonaponske komponente pod naponom zatvorene su unutar suhog medija/dušika kako bi se izolirala vanjska vlaga i prašina. Sučelja za nadzor tlaka i otkrivanje istjecanja plina rezervirana su za online inspekciju. Opremljen s pet mehaničkih blokada za sprječavanje opasnih pogrešnih operacija kao što je zatvaranje uzemljenja pod opterećenjem i otvaranje vrata glavnog ormarića pod naponom.

5.1 Neovisni niskonaponski izlazni odjeljak (desna strana)

Fizički odvojen od visokonaponskog plinskog spremnika čeličnom pregradom. Standardizirani raspored tračnica omogućuje ugradnju MCCB-a, višenamjenskih brojila, ATS-a, kompenzacije jalove snage i inteligentnih komunikacijskih modula. Neovisni odjeljak za terminale sekundarnog ožičenja osigurava uredno ožičenje i praktično održavanje.

5.2 Odjeljak za rad i nadzor (lijeva strana)

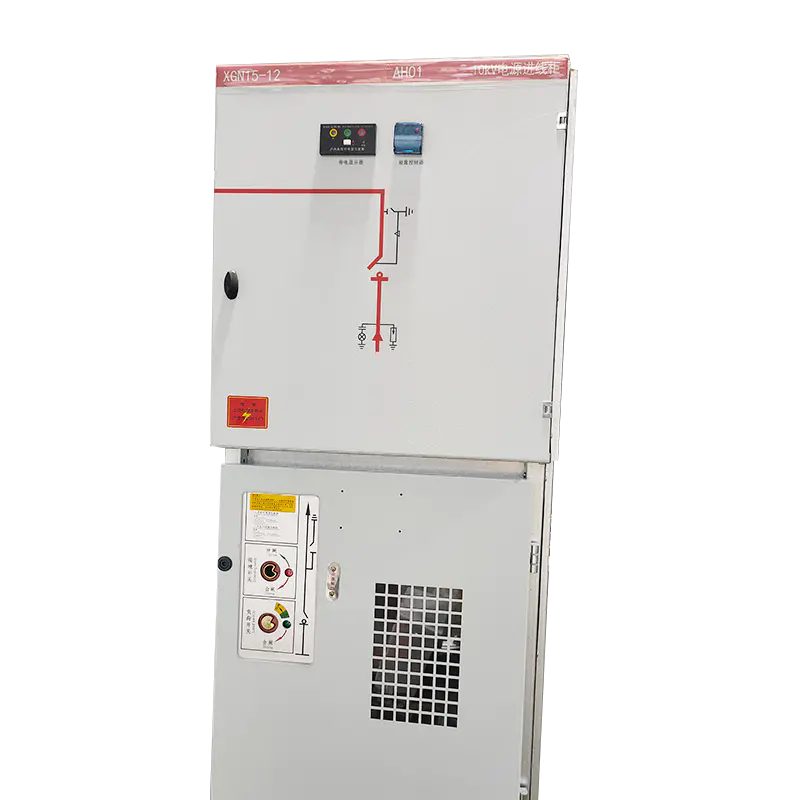

Centralizirani raspored upravljačkih ručica, indikatora prikaza uživo, mjerača za nadzor tlaka plina i regulatora temperature i vlažnosti. Vizualni prozor za promatranje omogućuje izravan pregled statusa zatvaranja/otvaranja prekidača bez otvaranja vanjskog integriranog ormara 5.3

Jednodijelni hladno valjani čelični ormar s kosim vrhom za brzu odvodnju kišnice. Antikorozivni elektrostatički premaz protiv hrđe nanesen u cijelosti. Višestruka vrata ormarića koja se mogu neovisno zaključati odvajaju visokonaponske, niskonaponske i radne odjeljke za sigurnije održavanje u zonama.

Scenariji primjene

Općinski projekti: obnova gradske elektromreže, tuneli na autocesti, željeznički tranzit, privremena opskrba električnom energijom za gradnju komunalnog inženjeringa, centralizirana distribucija električne energije ulične rasvjete

Komercijalne i stambene zgrade: stambene zajednice, škole, bolnice, komercijalni trgovački centri i uredske zgrade

Nova energetska industrija: Distribuirane fotonaponske elektrane, vjetroelektrane i pohrana energije koja podržava distribuciju električne energije

Industrijski parkovi: tvorničke radionice, rudarska poduzeća i centralizirana opskrba električnom energijom industrijske zone

Niskougljični pokazni projekti: Vladini parkovi s nultom emisijom ugljika, ugljična neutralnost koja podržava projekte distribucije električne energije s obveznim zahtjevima bez SF₆

Nadogradnja mreže ruralne distribucije električne energije
