Sustavi prekidača s izoliranim kućištem: kako rade i kako odabrati

Inženjer koji je radio na novoj niskonaponskoj razvodnoj ploči jednom je opisao klasičnu dilemu za napojnu jedinicu od 1600 A: lijevani prekidač koji je jedva pokrio nazivnu vrijednost ili puni zračni prekidač koji se činio pretjeranim. Prekidač strujnog kruga s izoliranim kućištem (ICCB) nalazi se u sredini i rješava upravo taj problem u tisućama instalacija. U praktičnom smislu, ICCB sustav je visokoučinkoviti lijevani prekidač kućišta u potpuno izoliranom kućištu, obično opremljen elektronskom zaštitom od okidanja i često smješten u izvlačnom postolju. Ovaj članak objašnjava što kategorija znači, kakva je usporedba s lijevanim kućištem i zračnim prekidačima i što treba provjeriti prije nego što ga navedete.

Što je sustav prekidača s izoliranim kućištem

Prekidač s izoliranim kućištem je, u svojoj srži, čvrsti prekidač s lijevanim kućištem. Naziv opisuje kućište: svi dijelovi koji nose struju nalaze se unutar izoliranog kućišta izrađenog od duroplastične smole ili staklom ojačanog poliestera. Ova konstrukcija održava jedinicu kompaktnom dok zadržava luk tijekom prekida. Većina ICCB-a radi u rasponu od 800 A do 5000 A, s uobičajenim veličinama okvira od 800 A, 1600 A, 2000 A, 3200 A i 4000 A. Oni dijele osnovnu sklopnu mehaniku MCCB-a, ali dodaju marginu performansi i mogućnost servisiranja koje zahtijevaju kritični dodaci.

Tri značajke odvajaju ICCB od standardnog MCCB-a. Prvo, dvostupanjski mehanizam pohranjene energije omogućuje dosljedno otvaranje i zatvaranje bez obzira koliko sporo operater pomiče ručku. Drugo, elektronička okidač zamjenjuje toplinsko-magnetski okidač, nudeći podesive dugotrajne, kratkotrajne, trenutne postavke i postavke kvara na zemlji. Treće, veći okviri dostupni su s konstrukcijom na izvlačenje, tako da se prekidač može povući radi pregleda ili zamjene bez odvrtanja sabirnica. Zajedno ove značajke čine da se ICCB ponaša više poput zračnog prekidača dok istovremeno zadržava otisak oblikovanog kućišta.

Zašto je važan dio sustava

Riječ "sustav" u sustavima prekidača s izoliranim kućištem nije slučajna. U razvodnoj ploči, prekidač nikada ne radi sam. Uparen je s jedinicom za isključivanje, postoljem za izvlačenje, mehaničkim blokadama, pomoćnim kontaktima, okidačem ili podnaponskim okidačima, senzorima kvara na zemlji, a ponekad i komunikacijskim modulom. Elektronička putna jedinica srce je aranžmana. Prilagodljive dugotrajne i kratkotrajne vrijednosti uključivanja i odgode omogućuju selektivnost: greška na nizvodnom dovodu nestaje prije nego se isključi glavni prekidač. Bez koordinacije, jedan kvar može zamračiti cijeli objekt.

Kada specifikacija zahtijeva LSIG zaštitu ili daljinski nadzor, termalno-magnetski MCCB to ne može isporučiti, ali prekidač s jedinicom za isključivanje kojom upravlja mikroprocesor može. Mnogi proizvođači razvodnih ploča sada koriste klasu oblikovanih kućišta kao zadanu postavku za fiksno montirane dovodnike i rezervne izvlačne položaje za glavne i spojeve. Suvremeni prekidač za distribuciju električne energije kao što je 100 A do 1600 A MTNSX automatski prekidač u lijevanom kućištu pokriva veliki dio ovih zadataka hranilice s otiskom koji odgovara kompaktnim odjeljcima.

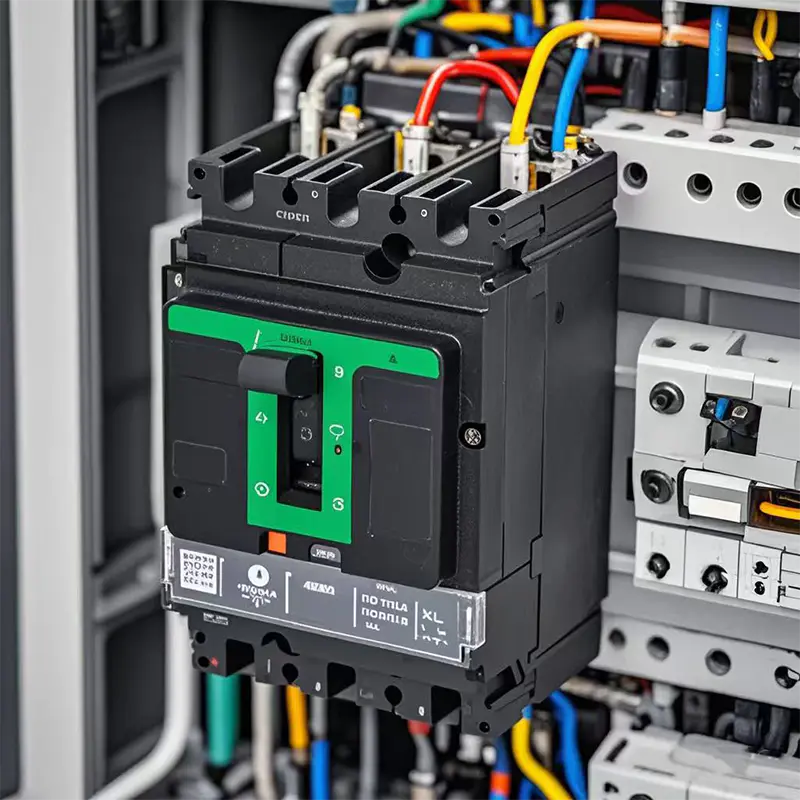

MT-NSX 3/4P 100A-630A AC prekidač u lijevanom kućištu za industriju i komercijalu Mingtuo, Kina Veleprodaja MT-NSX 3/4P 100A-630A AC prekidača u lijevanom kućištu za dobavljače industrijske i komercijalne distribucije i MT-N... Pogledajte proizvod →

ICCB sustavi nasuprot lijevanom kućištu nasuprot zračnim prekidačima

Izravna usporedba pojašnjava gdje se svaka tehnologija uklapa u distribuciju niskog napona.

Tablica razjašnjava jednu točku: ICCB-i zauzimaju prostor između visokoučinkovitih livenih prekidača kućišta i zračnih prekidača. Oni pružaju većinu mogućnosti servisiranja i selektivnosti ACB-a u paketu koji se lako integrira u kompaktni sklopni uređaj. Kompromisi se pojavljuju u krajnostima. Ispod otprilike 800 A, dobro izgrađen MCCB je ekonomičniji. Iznad 3.200 A, ili kada je razvodna ploča već dimenzionirana oko standardnih ACB odjeljaka, zračni prekidač postaje praktičan izbor.

Gdje izolirani sustavi prekidača zaslužuju svoje mjesto

ICCB sustavi rijetko su najjeftinija opcija, ali postaju prava opcija kada se preklapaju tri uvjeta: napojnik treba stvarnu rezervu za prijenos struje, studija zaštite zahtijeva podesive krivulje i očekuje se održavanje bez produljenog isključivanja. Tipične instalacije uključuju:

• Niskonaponske sklopne ploče i centri za upravljanje motorima gdje glavni ili spojni položaji zahtijevaju mogućnost izvlačenja.
• Visoke zgrade i komercijalni dodaci gdje je prostor za električne prostorije tijesan.
• Industrijska postrojenja s kontinuiranim procesima, gdje selektivnost i brza zamjena smanjuju zastoje.
• Podatkovni centri, bolnice i drugi kritični objekti s dvostrukim napajanjem, automatskim prijenosom ili rezervnim generatorom.
• Izlazni i premosni krugovi UPS-a, gdje elektroničke okidačke jedinice koordiniraju s uzvodnom zaštitom transformatora.

U svakom slučaju, odlučujući čimbenik je okidač i konfiguracija sklopnog uređaja. Ako fiksni toplinsko-magnetski prekidač ne može osigurati koordinacijsku krivulju, projekt prelazi na elektronsku klasu okidanja. Ako raspored centrale također zahtijeva konstrukciju na izvlačenje, zapravo specificirate ICCB sustav ili zračni prekidač.

Što provjeriti prije odabira ICCB sustava

Specifikacija koja izgleda kao jednostavna strujna vrijednost može sakriti nekoliko inženjerskih detalja. Razradite ove točke prije nego što se posvetite razredu razbijača.

1. Kontinuirana ocjena i margina okvira. Odaberite okvir jednak ili veći od ampacite vodiča, s prostorom za budući rast.
2. Prekidanje ocjena. Provjerite i krajnju i radnu prekidnu sposobnost u odnosu na izračunatu razinu kvara.
3. Funkcije putne jedinice. Potvrdite da su dugotrajne, kratkotrajne, trenutne postavke i postavke kvara na zemlji dostupne i podesive na licu mjesta.
4. Selektivna koordinacija. Provjerite koordinaciju sa uzvodnom zaštitom transformatora i nizvodnim dovodima, uključujući kratkotrajnu otpornost.
5. Izvlačna ili fiksna konstrukcija. Odlučite treba li instalaciji zamjenu prekidača bez isključivanja sabirnice.
6. Pribor i komunikacije. Uključite podnaponski okidač, okidač, pomoćne kontakte ili sabirničku komunikaciju ako je potrebno.
7. Uvjeti usluge. Primijenite smanjenje za temperaturu okoline, nadmorsku visinu, vlažnost ili korozivna okruženja.
8. Standardi i certifikacija. Potvrdite usklađenost s IEC 60947-2, UL 489 ili standardom za odredišno tržište.

Za primjene u gornjem ICCB pojasu ili kada je razvodna ploča izgrađena oko odjeljaka zračnih prekidača, prirodna alternativa je izvlačivi zračni prekidač. Mingtuo Electric MT-2000-3200A izvlačni zračni prekidač za distribuciju niskog napona pokriva raspon od 2000 A do 3200 A s izvlačnom konstrukcijom i prekidnim performansama koje se očekuju od glavnog prekidača u toj klasi.

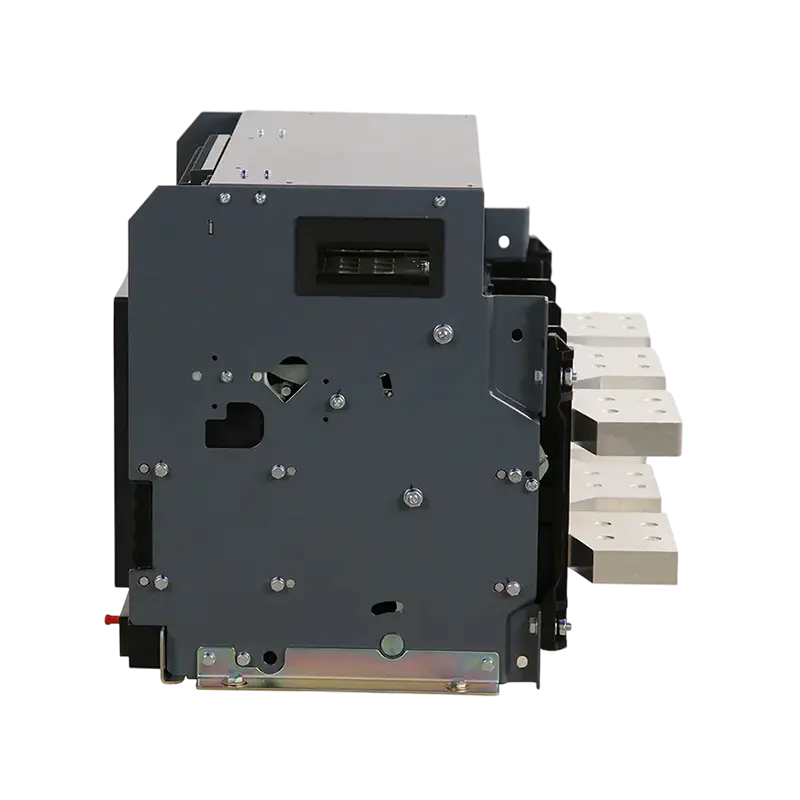

Dobavljači niskonaponskih zračnih prekidača za distribuciju, tvornica Mingtuo je veleprodajni dobavljač niskonaponskih distribucijskih zračnih prekidača za izvlačenje 2000–3200 A i proizvođač niskonaponskih zračnih prekidača... Pogledajte proizvod →

Usklađivanje tehnologije s primjenom

Najbolja klasa je rijetko najskuplja. MCCB visokih performansi s fiksnom montažom ekonomično rukuje mnogim hranilicama. Sustav ICCB s elektroničkim okidačem odgovara kada su selektivnost i mogućnost podešavanja važni. Izvlačni ACB pobjeđuje kada je razvodna ploča velika, struja prelazi otprilike 3200 A ili strategija održavanja favorizira potpunu mogućnost izvlačenja. Svaki korak u klasi povećava troškove i prostor, tako da bi razina greške, koordinacija i potrebe za uslugom trebali utjecati na odluku.

Raspon proizvoda dostupan od jednog proizvođača može pojednostaviti tu odluku. Na strani lijevanog kućišta, serija MTNSX pokriva distribuciju energije od 100 A do 1600 A za aplikacije fiksnog napajanja. Sa strane zraka, NT/NW napredni zračni prekidač nazivni 1600 A do 6300 A služi fiksnim i izvlačnim glavnim i veznim položajima, protežući se izvan praktičnih ograničenja ICCB okvira.

Napredni zračni prekidač 1600A–6300A za fiksne i izvlačne instalacije Sup Mingtuo, Kina Veleprodajni napredni zračni prekidač 1600A–6300A za fiksne i izvlačne instalacije Dobavljači i napredni zračni krug ... Pogledajte proizvod →

Razumijevanje sustava prekidača s izoliranim kućištem je važno jer se kategorija nalazi upravo tamo gdje je mnogim stvarnim projektima potrebna zaštita: dovoljno visoke izvedbe da osiguraju selektivnost i mogućnost servisiranja, dovoljno kompaktan da stane u stvarne električne prostorije i dovoljno dobro dokumentiran da se s pouzdanjem specificira. Započnite s izračunima grešaka i studijom selektivnosti, a klasa ICCB često se ne pokaže ni kompromisom ni luksuzom, već pravim pristajanjem. Naš vodič za odabir niskonaponskog i srednjenaponskog prekidača prolazi kroz cijeli raspon od MCCB preko ACB do vakuumskog prekidača. Za posebne zahtjeve centrale, inženjerski tim na Mingtuo Electric može pregledati veličine okvira, okidačke jedinice i raspored izvlačenja prema vašem profilu opterećenja.
