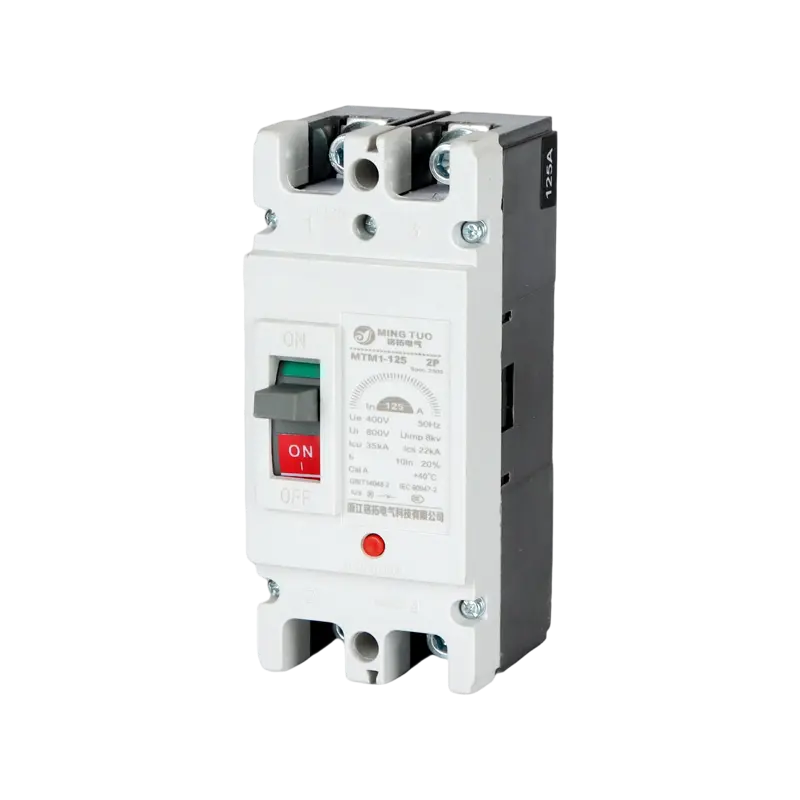

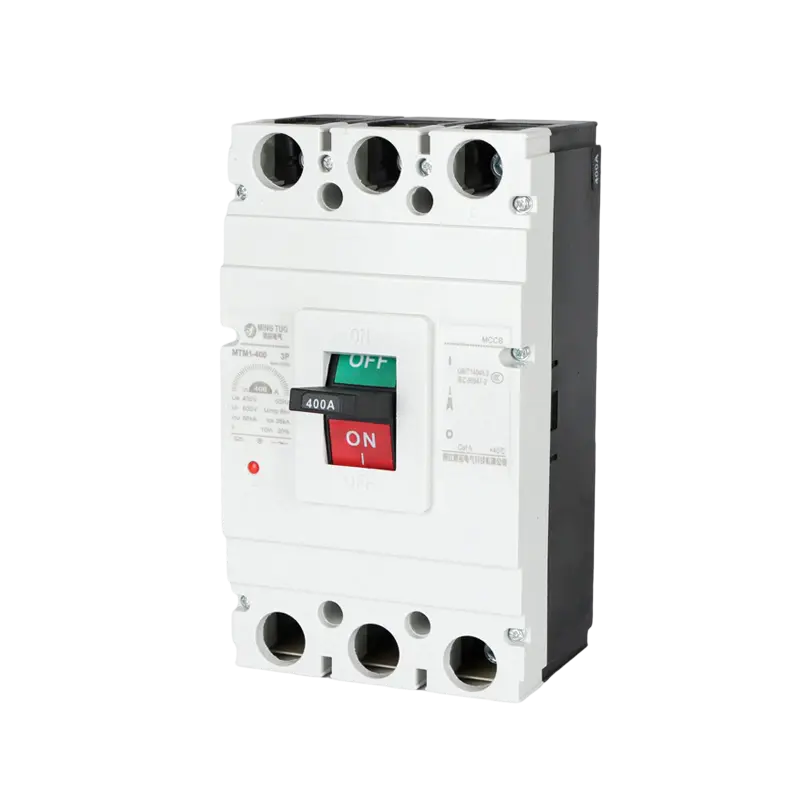

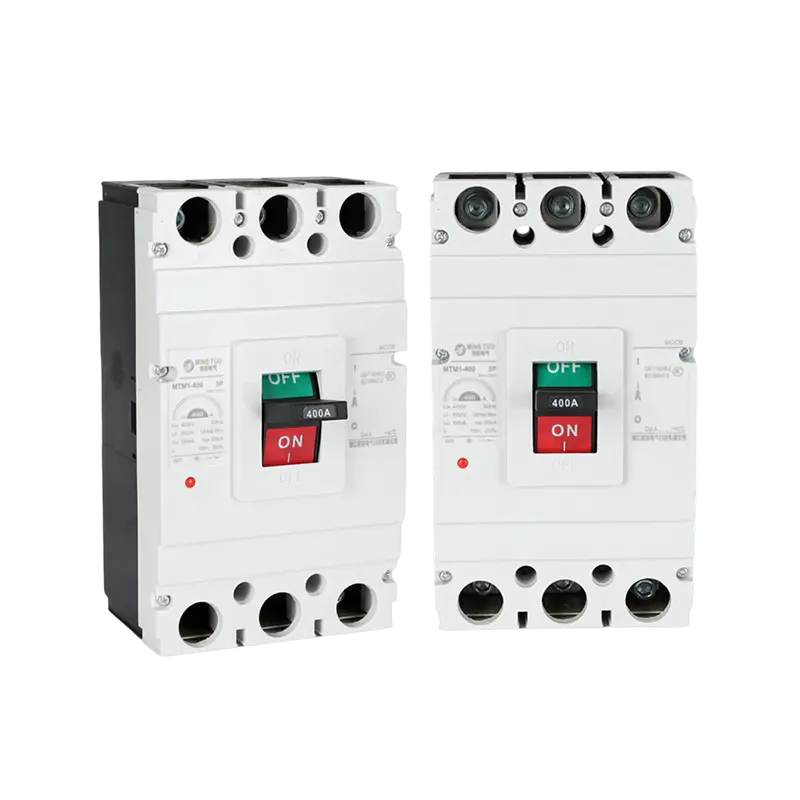

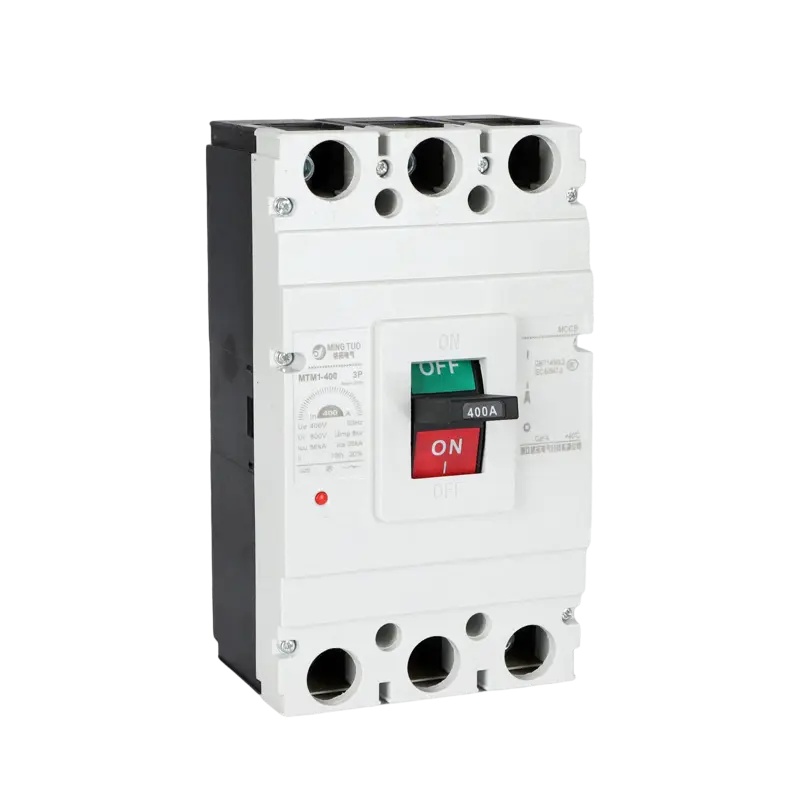

Name: MT-M1 3/4P AC prekidač u lijevanom kućištu, 63A–1600A, pouzdana električna zaštita
Rating: 5 (99 reviews)

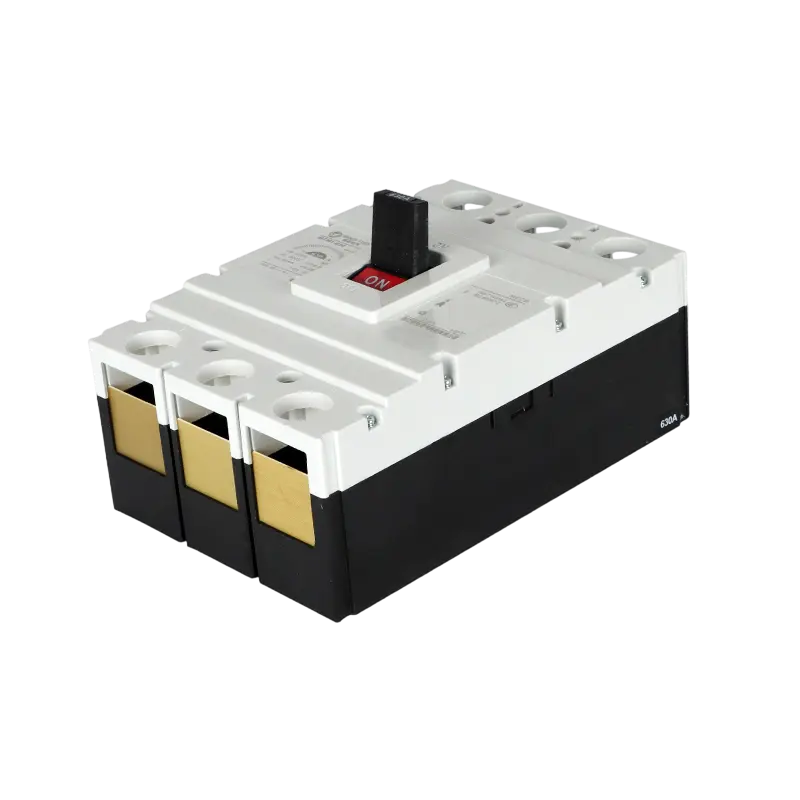

MT-M1 3/4P AC prekidač u lijevanom kućištu, 63A–1600A, pouzdana električna zaštita

Opis:

Prekidač strujnog kruga s lijevanim kućištem (MCCB) serije MT-M1 projektiran je za pružanje pouzdane zaštite i upravljanja u sustavima distribucije struje AC 50Hz, s nazivnim radnim naponima do 400V i strujama u rasponu od 63A do 1600A. Dizajniran za zaštitu strujnih krugova i povezane opreme, MT-M1 učinkovito prekida preopterećenja, kratke spojeve i uvjete podnapona, dok također upravlja povremenim pokretanjem motora bez ugrožavanja integriteta sustava.

Kompaktan, ali robustan, ovaj MCCB ima superiornu prekidnu sposobnost i minimalno stvaranje luka, osiguravajući dugoročnu radnu pouzdanost. Njegov modularni dizajn omogućuje i okomitu i vodoravnu montažu, pružajući fleksibilnu ugradnju u uske električne ploče ili kontrolne centre motora. Potpuno certificiran prema IEC 60947-2 i GB14048.2, MT-M1 zadovoljava međunarodne standarde kvalitete i sigurnosti.

Prijave:

MT-M1 MCCB pruža pouzdanu zaštitu u različitim električnim sustavima, uključujući:

Glavni i sekundarni razvodni paneli

Kontrolni centri motora i startne ploče

Zaštitni krugovi generatora

Industrijski i proizvodni strojevi

Poslovne i stambene elektro instalacije

Integracijski sustavi solarne i energije vjetra

Načelo rada: Načelo rada MCCB serije MT-M1 je praćenje struje strujnog kruga i, u slučaju preopterećenja, kratkog spoja ili kvara na zemlji, automatsko određivanje i pokretanje mehanizma za brzi prekid strujnog kruga. Također sigurno gasi luk putem sustava za gašenje luka, čime pouzdano prekida kvar i štiti krug i opremu.

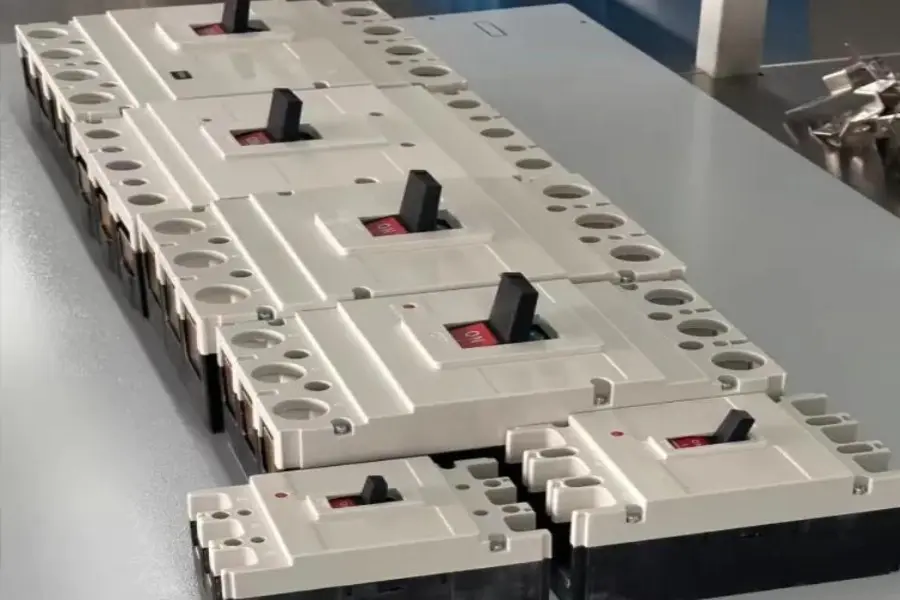

MCCB

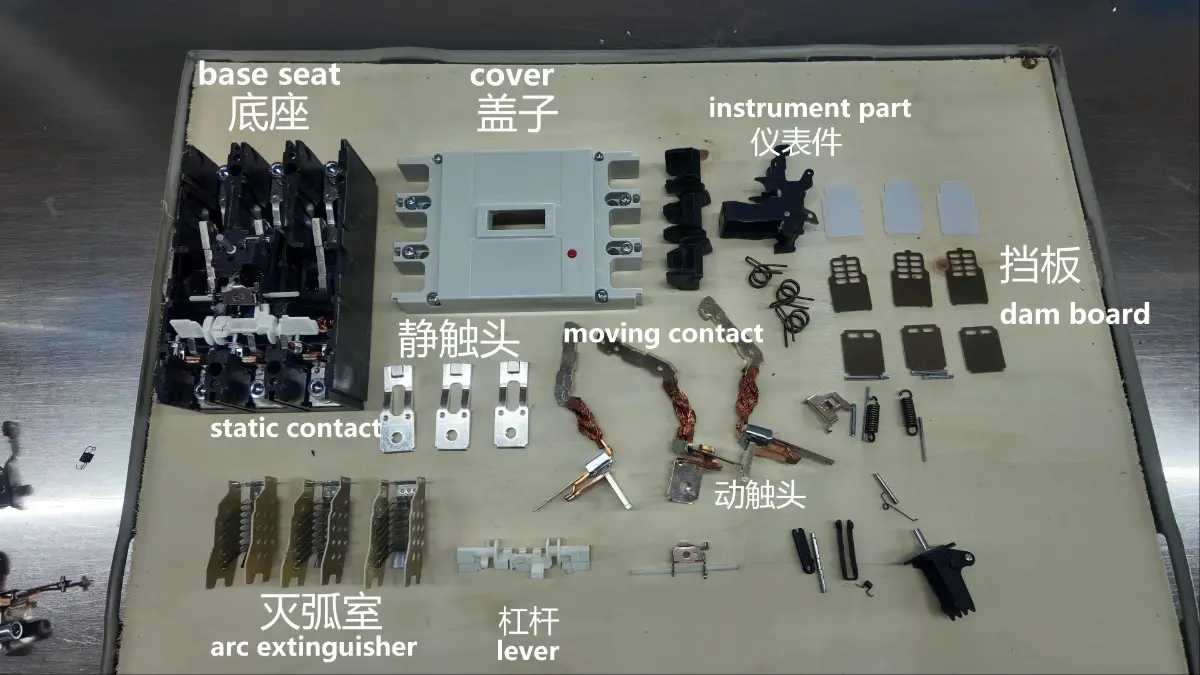

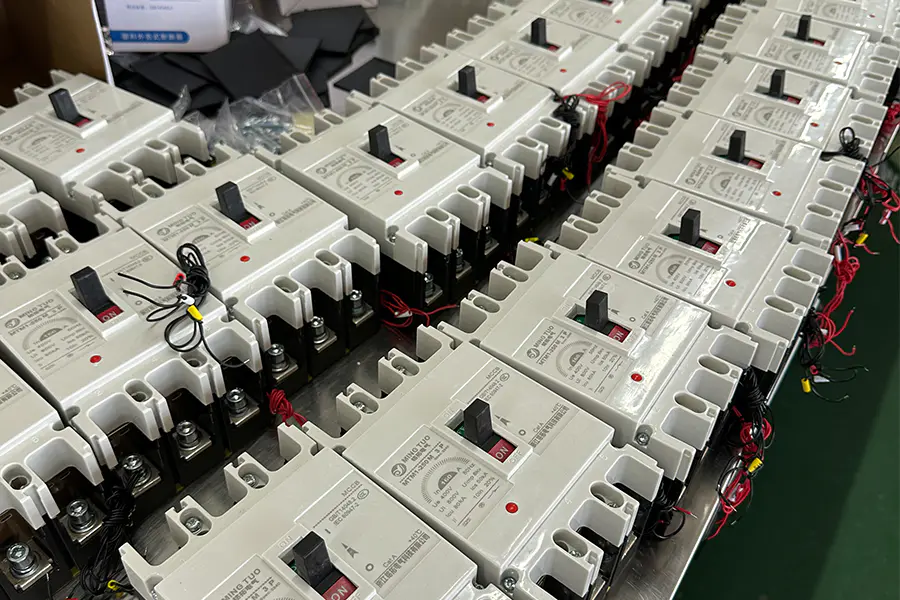

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Instantaneous Test

Kako bismo osigurali sigurnost prijevoza, naši električni proizvodi izvoze se u ojačanim drvenim sanducima. Sanduci su termički obrađeni i nose oznaku ISPM-15, što omogućuje brzo carinjenje. Dizajn povišene baze olakšava rad viličarom, dok unutarnje pričvršćivanje za ublažavanje udara osigurava da proizvodi stignu netaknuti. Svi vanjski sanduci jasno su označeni i u skladu su s međunarodnim logističkim standardima.

High and Low Voltage Switchgear (ACB, MCCB, VCB)
Box-Type Substation Featuring Our VCB, MCCB, and ACB
High And Low Voltage Cabinets Successfully Powered

Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
HighandLowVoltageSwitchgearACBMCCBVCB
Box-typesubstationUtilisingourVCB

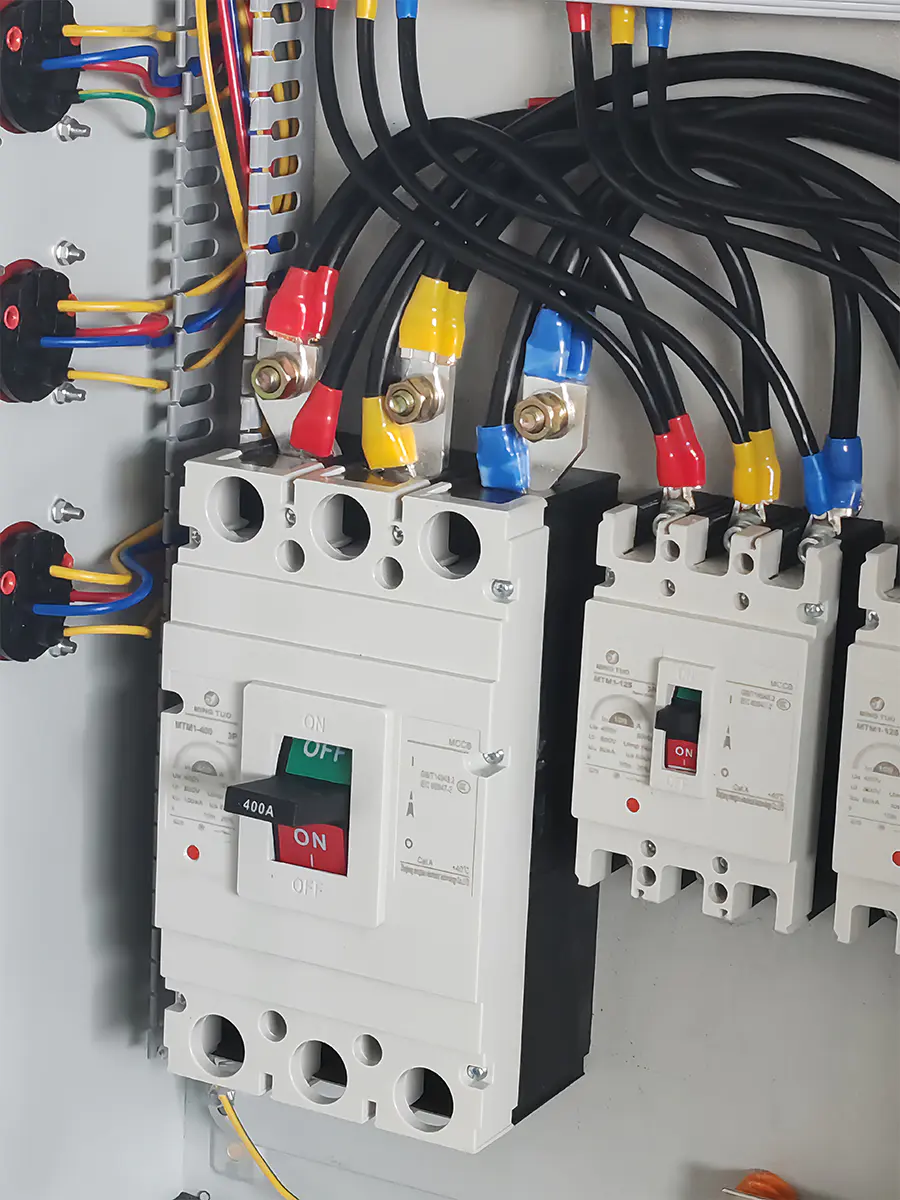

b64cb82cb063b5509f2ea787600334d2

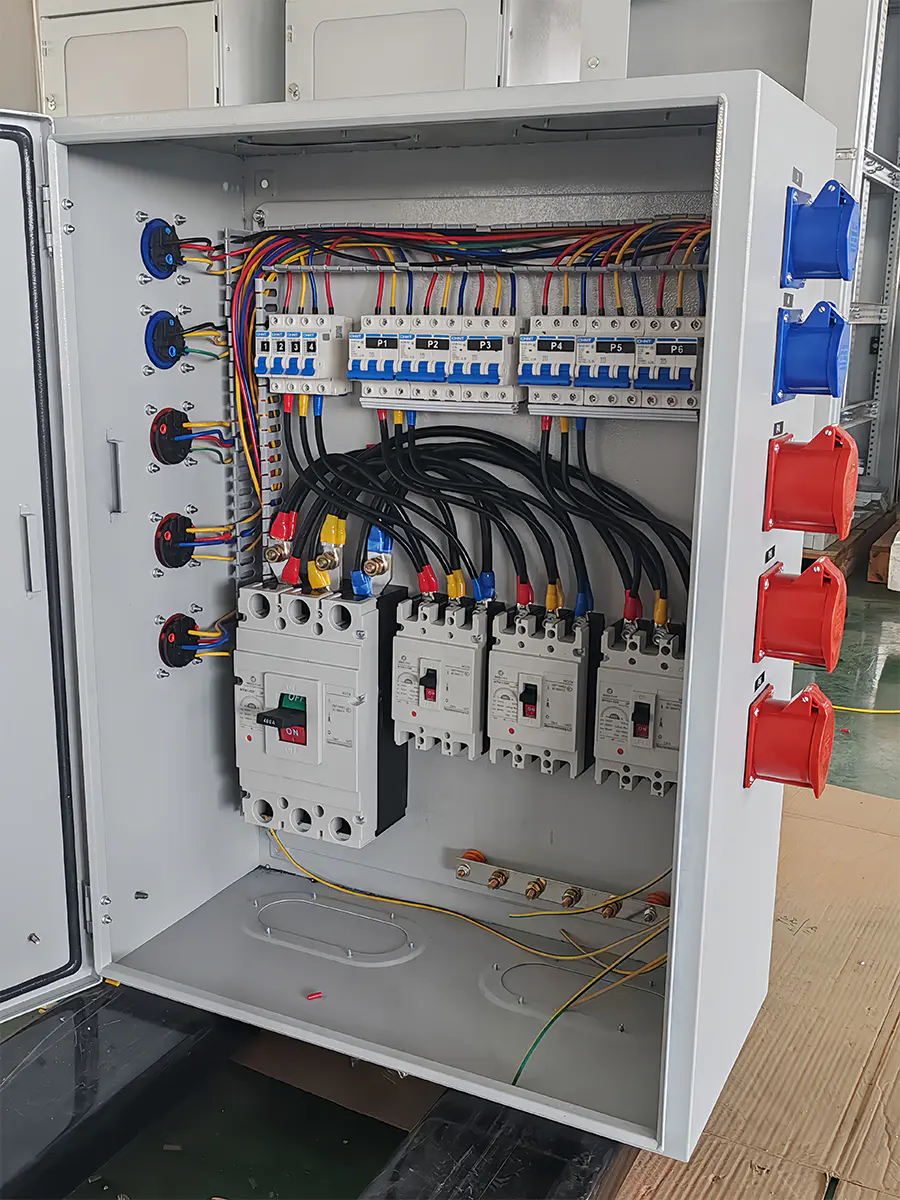

3c16a183fdcdba56f310533eba28cb60

Vrsta	motka	Vanjske dimenzije						Dimenzije ugradnje (mm)			Dimenzije priključka na stražnju ploču (mm)
		L	L1	W	H	H1	H2	a	b	∅d	a1	b1	d1	H3	H4
MTM1-63L	3	135	21	76	89.5	72	18	25	117	3.5	25	117	18	52	75
	4			103
MTM1-63M	3			76	99	81	28
	4			103
MTM1-125L	2	150	51	65	87	68	24	…	129	4.5	30	132	22	65	100
	3			92				30
	4			121				…
MTM1-125M,H	2			65	103.5	85	23	…
	3			92				30
	4			121				…
MTM1-250L	2	164	64	75	108	87	24	…	126	5.5	35	144	24	70	110
	3			107				35
	4			142				…
MTM1-250M,H	2			75	124.5	104	24	…
	3			107				35
	4			142				…
MTM1-400M,H	3	257	105	150	153	106	38	44	194	7	48	224	32	48.5	108.5
	4			197				Lijevo 44 Desno 50
MTM1-630M,H	3	270	105	182	157	111	43	58	200	7	58	234	40	70	120
	4			240
MTM1-800M,H	3	280	105	210	158	116	42	70	243	7	70	243	48	75	125
	4			280

Vrsta	MTM1-63		MTM1-125			MTM1-250
lnmOkvirInm（A）	63		125			250
Nazivna struja (A)	10、16、20、25、32、40、50、63		16、20、25、32、40、50、63、80、100、125			100、125、140、160、180、200、225、250
Nazivni napon Ue(V)	AC400		AC400	AC400 / AC690	AC400	AC400	AC400 / AC690	AC400
Nazivni izolacijski napon Ui(V)	AC800		AC800			AC800
Broj polova	3、4	3、4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4	2、3、4
IcukA) Nazivna granica kratkog spoja razina prekidne sposobnosti	L	M	S	L	M	S	L	M
IcukA) Nazivna granica kratkog spoja prekidna sposobnost	12	35	12	35	50	12	35	50
Ics（kA） Nazivna prekidna sposobnost kratkog spoja	6	22	6	22	35	6	22	35
Nazivna granicakratki spoj prekidna sposobnost	4500		3000			2500
Životni vijek (ciklus)	8500		7000			6500
Udaljenost luka (mm)	0, < 50		0, < 50			< 50
Dimenzije
Veličina instalacije
