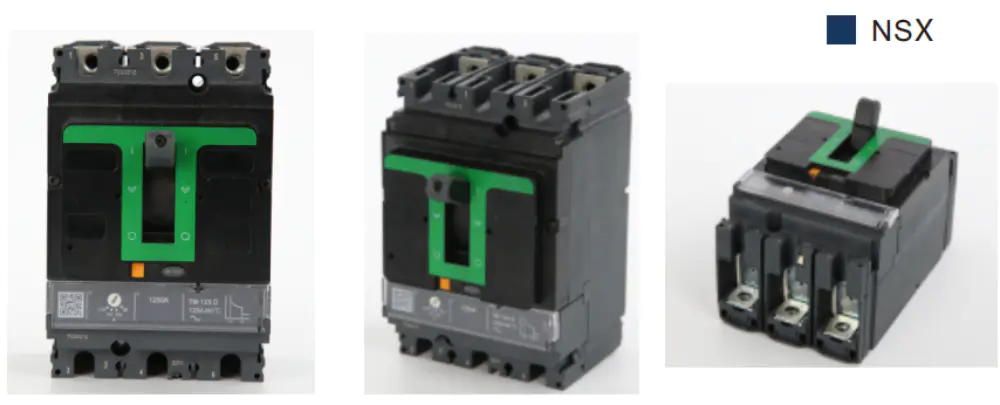

Opis:
Serija MT-NSX prekidača s lijevanim kućištem (MCCB) pruža pouzdanu i svestranu zaštitu za niskonaponske električne sustave, široko rasprostranjene u industrijskim postrojenjima, komercijalnim zgradama i kritičnim infrastrukturnim projektima. Dizajnirani za sigurnost i učinkovitost, ovi čekićari daju dosljednu izvedbu u zahtjevnim radnim uvjetima.
| | |
 |  |
Prijave:
MT-NSX MCCB bitna je komponenta za zaštitu električnih krugova i povezane opreme. Njegove podesive postavke okidanja i snažna mogućnost prekida čine ga prikladnim za selektivnu koordinaciju u složenim električnim mrežama. Tipične primjene uključuju:
Glavne razvodne ploče i ploče
Kontrolni centri motora i startne ploče
Zaštita generatora i pomoćnog napajanja
Sustavi napajanja industrijskih strojeva
Električni krugovi poslovnih i uredskih zgrada
Sustavi obnovljive energije, uključujući solarne i vjetroelektrane
 | |
 |  |
Zaštita od preopterećenja
Koristite toplinske komponente (bimetalne trake) ili elektroničke uređaje za otpuštanje za nadzor struje.
Kada struja prijeđe zadanu vrijednost i traje određeno vrijeme, toplinski element se zbog topline savija (ili elektronička jedinica šalje signal), aktivirajući mehanički mehanizam za odvajanje strujnog kruga i sprječavanje pregrijavanja kruga.
Zaštita od kratkog spoja
Implementirano putem elektromagnetskog okidača (zavojnica i željezna jezgra).
Kada dođe do kratkog spoja, trenutna velika struja stvara snažno magnetsko polje, koje tjera armaturu da se sudari s mehanizmom za otpuštanje i brzo odspoji unutar milisekundi, potiskujući struju kvara.

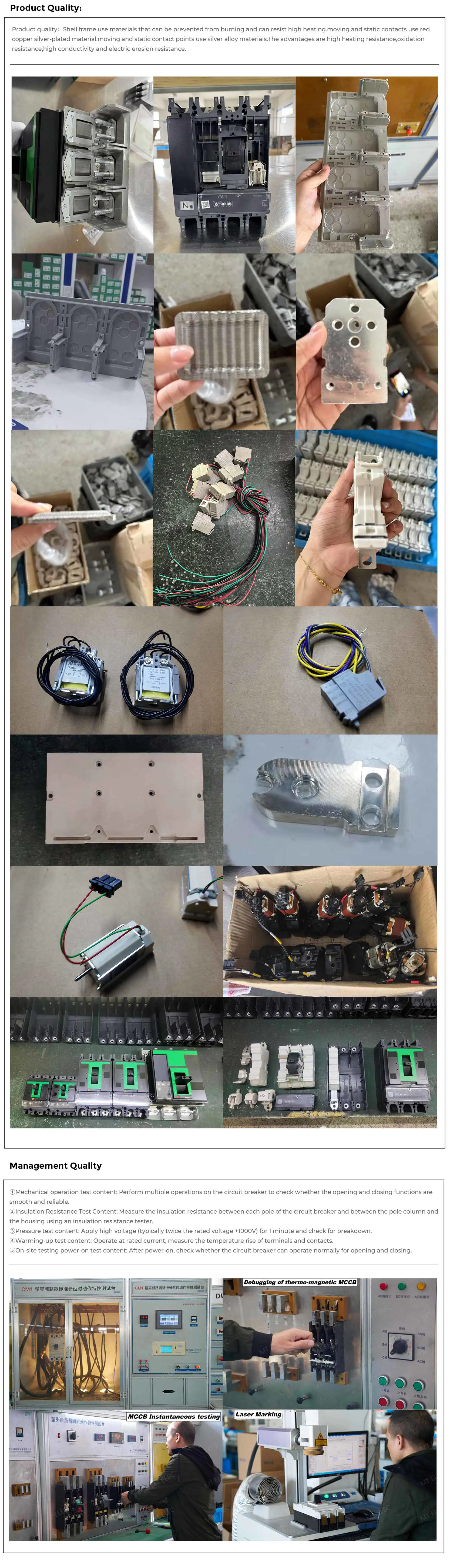

DSC01043 MCCB, Temperature rise test
MCCB Instantaneous Test
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench
MCCB Temperature Rise Test Bench

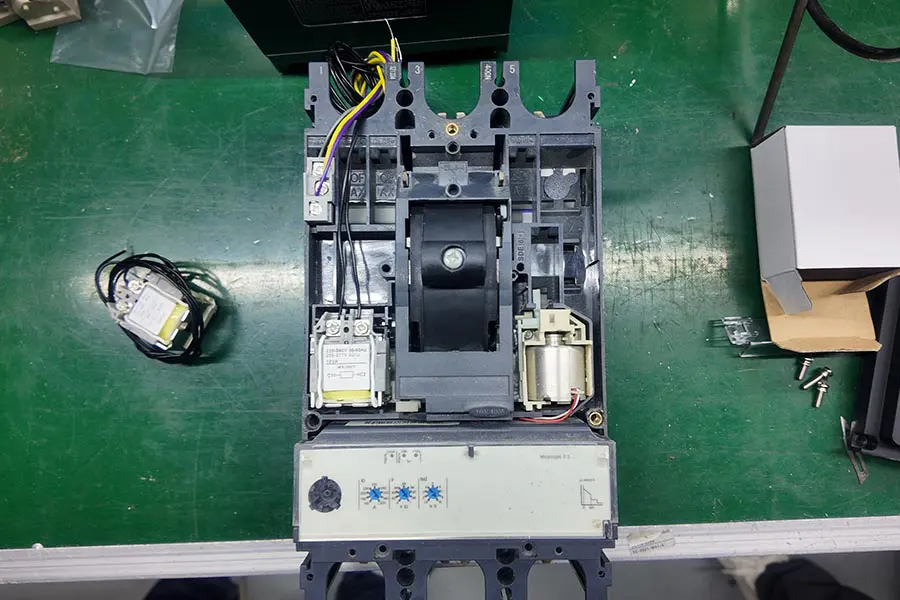

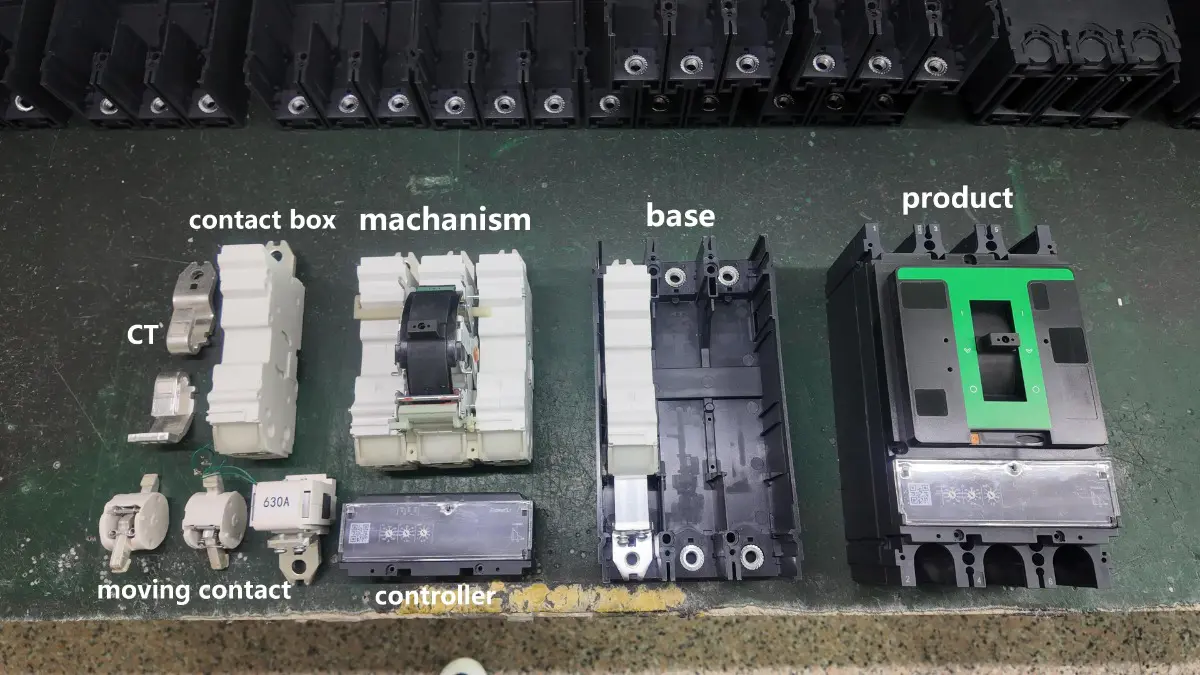

MCCB Assemble
MCCB Assemble
MCCB Temperature Rise Test Bench

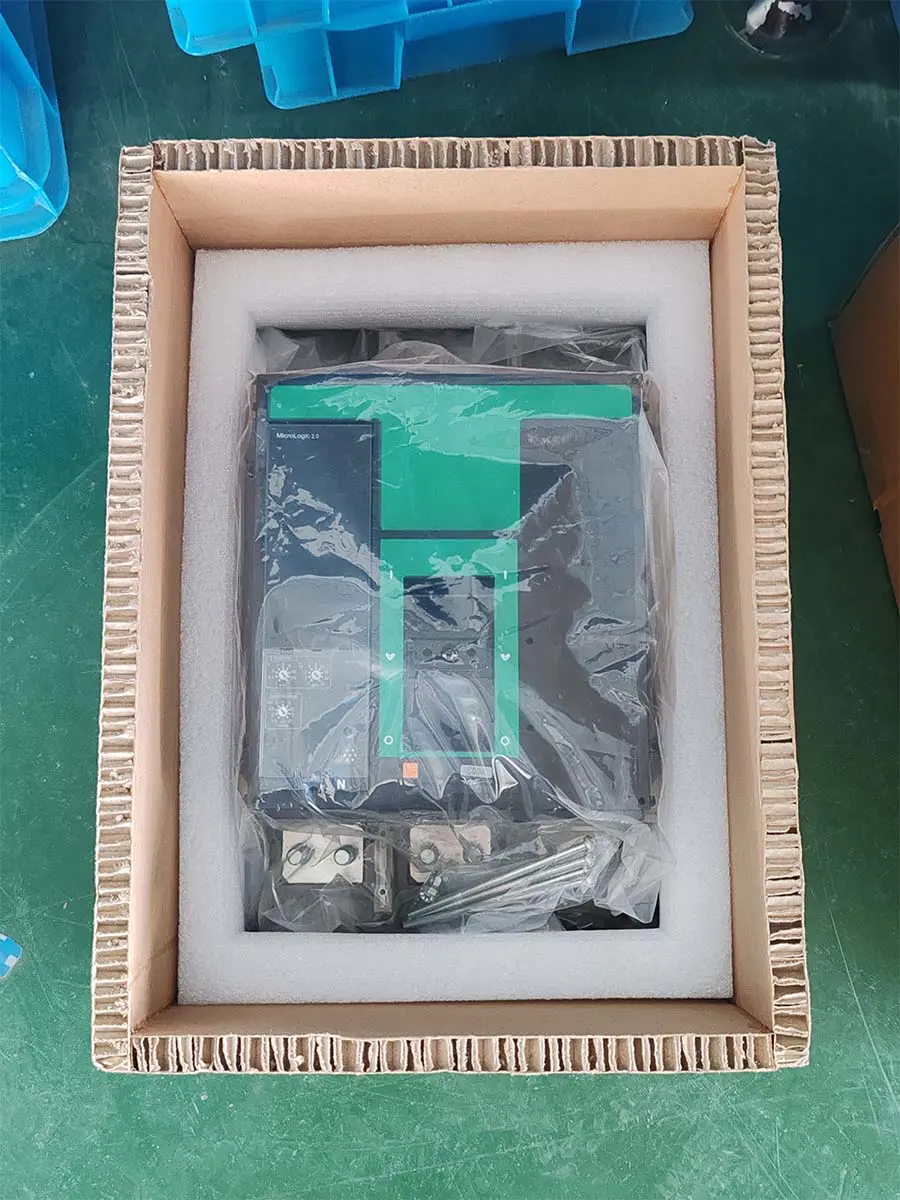

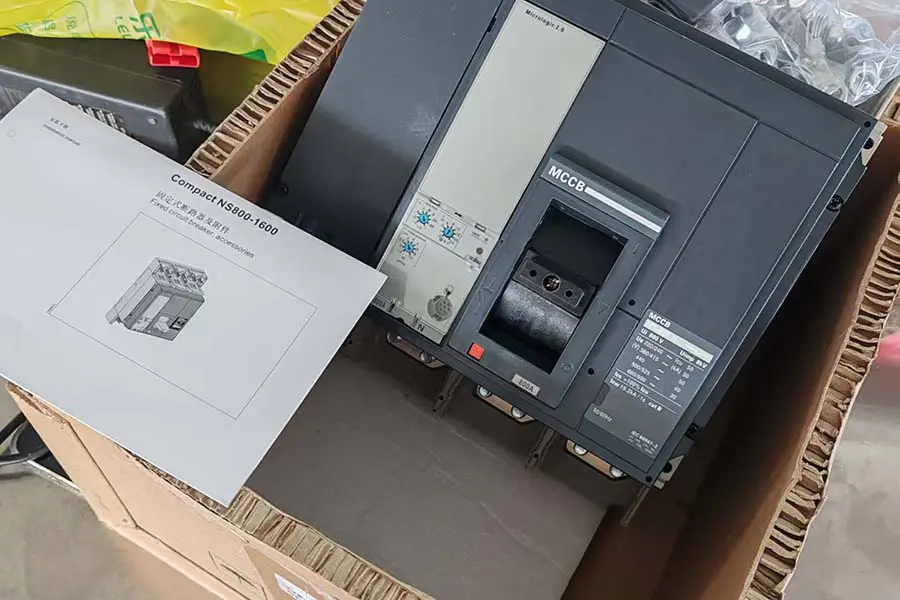

Kako bismo osigurali sigurnost prijevoza, naši električni proizvodi izvoze se u ojačanim drvenim sanducima. Sanduci su termički obrađeni i nose oznaku ISPM-15, što omogućuje brzo carinjenje. Dizajn povišene baze olakšava rad viličarom, dok unutarnje pričvršćivanje za ublažavanje udara osigurava da proizvodi stignu netaknuti. Svi vanjski sanduci jasno su označeni i u skladu su s međunarodnim logističkim standardima.
Box-typesubstation ACB VCB MCCB
Power transmission successful
Photovoltaic Grid-Connected Cabinet Utilising ACB and MCCB
Application Scenario Footage
Box-typesubstation ACB VCB MCCB
Box-typesubstation ACB VCB MCCB
| Stavka br. | NSX100-250 | NSX400-630 | |
| Broj polova | 3P, 4P | ||
| Kontrola | Priručnik | s izravnom ili produženom rotirajućom ručkom | |
| Veze | Popravljeno | prednje veze | |
| Popravljeno | Dodatak | prednje veze/rear connections | |
| Električne karakteristike (prema IEC60947 i EN60947-2) | |||
| Nazivna struja | U (A) | 16,25,32,40,50,63,80,100,125,160,200,250 | 400,500,630 |
| Nazivni izolacijski napon | Ui(V) | 800 | |
| Nazivni impulsni otporni napon | Uimp (kV) | 8 | |
| Nazivni radni napon | Ue(V) | AC 50/60Hz,690 | |
| Kategorija iskorištenja | A | ||
| Razine prekidne sposobnosti | F、N、H | ||
| Prekidna sposobnost (kA rms) AC 50/60 Hz 380/415 V | Icu | 36, 50, 70 | |
| Radna prekidna moć (kA rms) AC 50/60 Hz 380/415 V | ICS | 36, 50, 70 | |
| Izvedba operacije | Mehanički | 20000 | 10000 |
| Električni | 10000 | 5000 | |
| zaštita | TMD, Micrologic | ||
| Pomoćni uređaji za indikaciju i upravljanje | |||
| Pomoćni prekidač | |||
| MX Shunt svitak | ■ | ||
| MN podnaponska zavojnica | ■ | ||
| Model | MTEZC-100 | MTEZC-125 | MTEZC-250 | MTEZC-400 | MTEZC-630 | |
| Struja ljuske | Inm (A) | 100A | 125A | 250A | 400A | 630A |
| Nazivni radni napon | Ue(v) | AC415/550V | ||||
| Nazivni izolacijski napon | Ui(v) | 690V | ||||
| Nazivni impulsni otporni napon | Uimp(kv) | 6kV | ||||
| Broj polova | 2P / 3P / 4P | 3P | 2P / 3P / 4P | 3P / 4P | 3P / 4P | |
| Nazivna granična prekidna sposobnost kratkog spoja Icu (kA) o-co | 415V | 30-100 / 7,5-100 | 10-100 (prikaz, stručni). | 36-85 / 18-85 | 36-70 (prikaz, stručni). (prikaz, stručni). | 36-70 (prikaz, stručni). (prikaz, stručni). |
| 550V | 10-20 / 2,5-20 (prikaz, stručni). | 5-20 | 10-25 / 5-25 | 36-50 (prikaz, ostalo). (prikaz, ostalo). | 36-50 (prikaz, ostalo). (prikaz, ostalo). | |
| Nazivna radna prekidna sposobnost kratkog spoja Ic (kA) | 110-400V | 50% JIL / 25-50% JIL | 50% JIL | 50% JIL / 50%ICU | 100% (220-415 V) | 100% (220-415 V) |
| 415-550 V | 25% JIL / 25-50% JIL | 50% JIL | 50% JIL / 50%ICU | 50% (440V) | 50% (440V) | |
| Trajnost | Mehanički | 13000 | 13000 | 10000 | 10000 | 10000 |
| Električni | 4000 | 4000 | 5000 | 4000 | 3000 | |
