Name: ADH300E visokonaponski istosmjerni kontaktor
Rating: 5 (99 reviews)

ADH300E visokonaponski istosmjerni kontaktor

Opis:

ADH300DE je visokoučinkoviti DC kontaktor dizajniran posebno za kontrolu i zaštitu DC krugova velike snage. Njegov dizajn jezgre koristi brtvljenje od epoksidne smole visoke čvrstoće, a unutra je ispunjen inertnim plinom koji se uglavnom sastoji od dušika, koji ima izvrsnu električnu izolaciju, sposobnost gašenja luka i zaštitu okoliša. Glavni kontakt ovog kontaktora ima dugotrajnu nosivost struje od 300A (85 °C), maksimalni sklopni napon do 1000VDC i može izdržati strujne udare kratkog spoja do 6000A (5ms). Nudi višestruke specifikacije napona zavojnice (10-36 V DC) i metode ugradnje (donja ili bočna ugradnja, po izboru sa/bez pomoćnih kontakata) kako bi se zadovoljile potrebe ugradnje i električne kontrole u različitim scenarijima primjene. Proizvod je prošao više međunarodnih i regionalnih sigurnosnih certifikata kao što su CE, CCC, TUV itd.

Primjene:

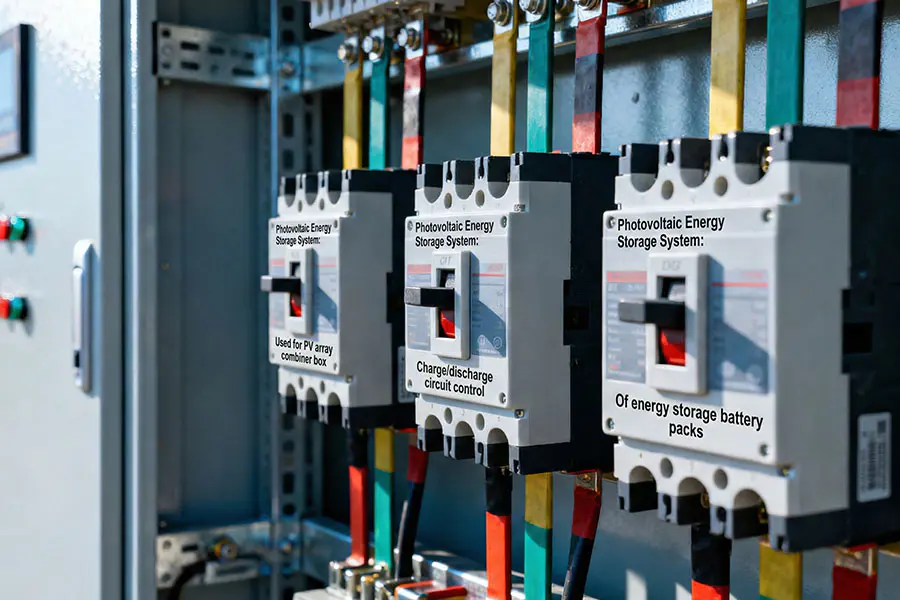

Fotonaponski sustav za pohranu energije: koristi se za kontrolu uključivanja/isključivanja krugova za punjenje i pražnjenje fotonaponskih nizova i baterijskih paketa za pohranu energije.

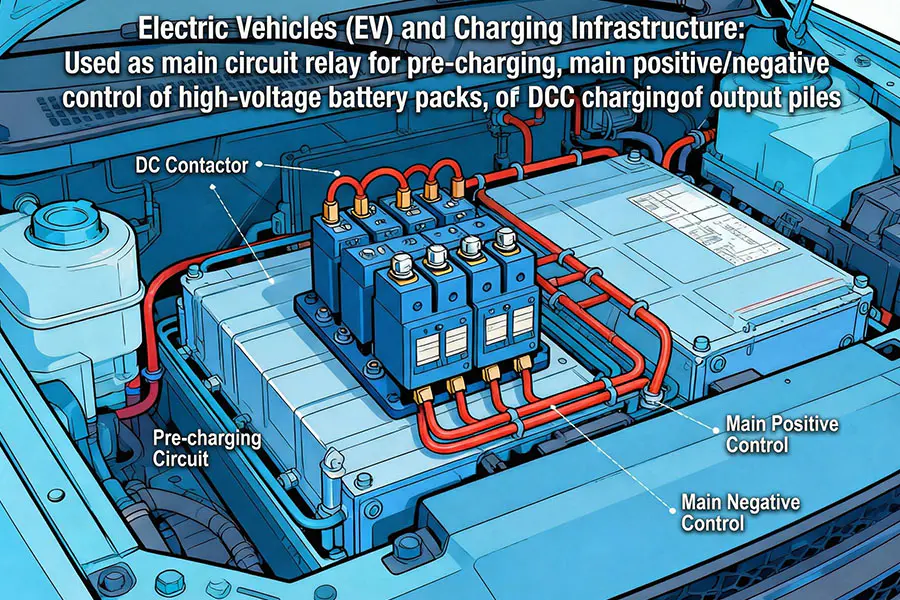

Električna vozila (EV) i uređaji za punjenje: kao relej glavnog strujnog kruga, koristi se za prethodno punjenje visokonaponskih baterija unutar vozila, glavna pozitivna/glavna negativna kontrola ili izlazna kontrola DC stanica za punjenje.

Industrijsko napajanje i distribucija: koristi se za kontrolu ulaza/izlaza i zaštitu istosmjernih izvora napajanja velike snage, izvora neprekidnog napajanja (UPS), pretvarača frekvencije itd.

Specijalna vozila i građevinski strojevi: visokonaponski distribucijski sustavi za opremu kao što su električni viličari i rudarski kamioni.

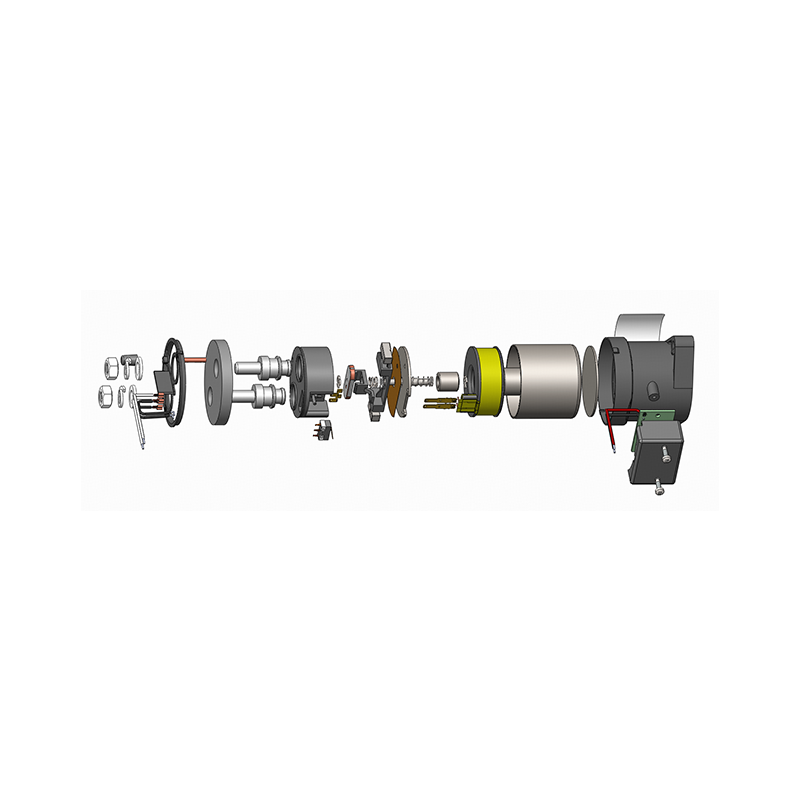

Princip rada ADH300DE DC kontaktora temelji se na elektromagnetskim efektima. Kada se nazivni napon (10-36 V DC) primijeni na zavojnicu (priključci A1/A2), zavojnica stvara elektromagnetsku silu, koja pokreće unutarnje

pokretna željezna jezgra radi spajanja s nepomičnom željeznom jezgrom, čime pokreće glavni kontakt (1NO normalno otvoreni kontakt) da se zatvori i poveže glavni krug. Kada zavojnica izgubi snagu, elektromagnetska sila nestaje. Pod

djelovanjem reakcijske opruge (ili trajne magnetske sile), pokretna željezna jezgra se vraća, a glavni kontakt se brzo odvaja, prekidajući strujni krug. Ugrađeni inertni plin (uglavnom dušik) može brzo ohladiti i ugasiti luk

kada je kontakt isključen, zaštita kontakta. Neki modeli (kao što su vrste zavojnica E, W, D) također imaju ugrađene krugove za uštedu energije kako bi se smanjila potrošnja energije zavojnice nakon uvlačenja.

Kvaliteta i pouzdanost ADH300DE DC sklopnika proizlaze iz njegovih višestrukih jamstava: zapečaćen je epoksidnom smolom i ispunjen inertnim plinom kako bi se u osnovi spriječilo curenje luka i oksidacija kontakta, osiguravajući visoku sigurnost (bez požara, bez eksplozije) i stabilan nizak kontaktni otpor. Proizvod ima izvrstan električni životni vijek (kao što je 1000VDC/300A uključivanje-isključivanje 10000 puta) i jaku toleranciju na preopterećenje (kao što je izdržavanje trenutne struje od 6000A), s mehaničkim vijekom trajanja do 200000 puta. Njegov radni temperaturni raspon je širok (-40 ℃ ~ 85 ℃), i može se oduprijeti vibracijama i udarcima, prilagođavajući se teškim okruženjima. Ovaj proizvod je prošao sigurnosne certifikate kao što su CE, CCC, TUV, itd., i u skladu je s više međunarodnih i nacionalnih električnih standarda, pružajući pouzdanu potvrdu kvalitete za aplikacije.

Visokosigurnosni dizajn brtvljenja: Brtvljenje od epoksidne smole visoke čvrstoće osigurava da proizvod nema rizika od curenja električnog luka tijekom cijelog životnog ciklusa, postižući visoku razinu sigurnosti bez požara ili eksplozije.

Izvrsna zaštita od kontakta: iznutra ispunjen inertnim plinom, značajno poboljšava sposobnost gašenja luka, temeljno sprječava kontaktnu oksidaciju i izgaranje, osigurava dugotrajno stabilan nizak kontaktni otpor i visoku električnu izdržljivost.

Snažna nosivost struje i prekidna sposobnost: Podržava dugotrajno kontinuirano nošenje struje od 300 A, s maksimalnom prekidnom snagom od 2000 A (320 VDC), sposobnom izdržati trenutne struje kratkog spoja do 6000 A i visoku pouzdanost.

Visoka izolacija i pouzdanost podnosivog napona: Otpor izolacije doseže 100 M Ω, a otporni napon između kontakta i zavojnice je 4 kV, pružajući izvrsnu električnu izolaciju i sigurnost.

Fleksibilna instalacija i niska potrošnja energije: Omogućuje dvije metode ugradnje, donju i bočnu, i može odabrati hoće li uključiti pomoćne kontakte (1NO/1NC) za prilagodbu različitim prostornim rasporedima. Snaga pokretanja zavojnice je ≤ 40 W, a potrošnja snage držanja je ≤ 3,5 W (tip koji štedi energiju), uz nisku potrošnju energije.

Sveobuhvatna tolerancija na okoliš: širok raspon temperatura, otpornost na vibracije, otpornost na udarce, otpornost na vlagu i toplinu, sposobnost stabilnog rada u teškim industrijskim okruženjima.

Potpuna usklađenost i certifikacija: Zadovoljava više međunarodnih i domaćih električnih standarda i ekoloških direktiva, te je dobio ključne certifikate za pristup tržištu kao što su CE, CCC, TUV itd., olakšavajući globalnu promociju proizvoda za kupce.
