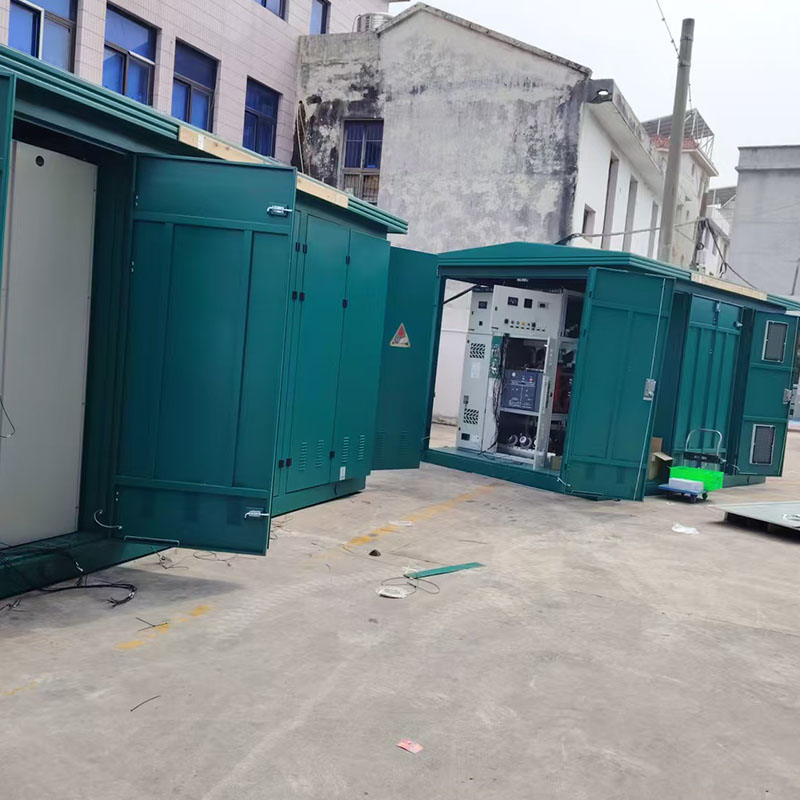

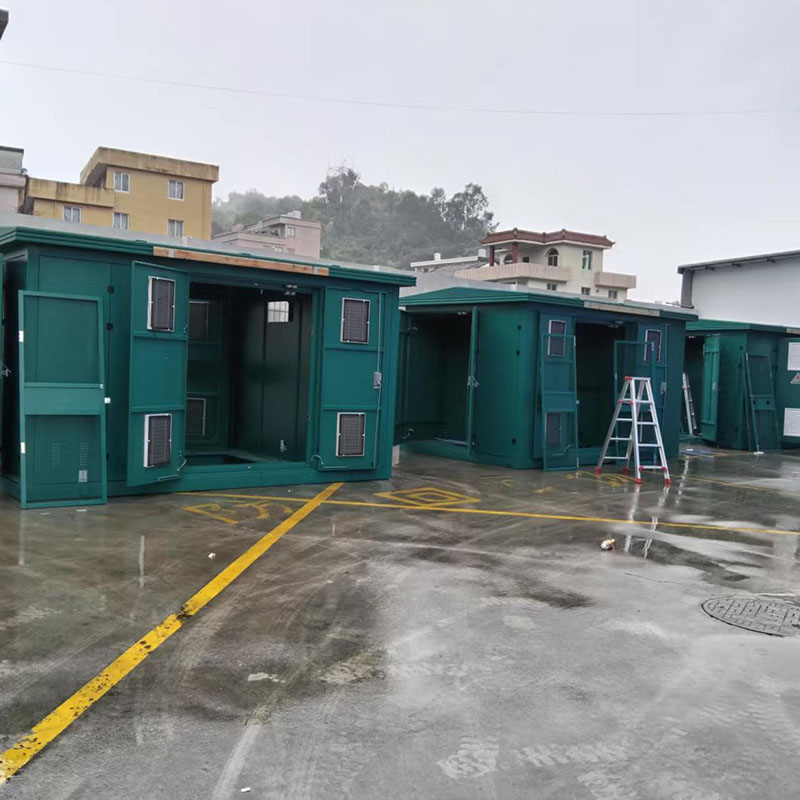

Europski tip montažne trafostanice / ZGS kombinirani transformator

Pregled proizvoda

ZGS12 američki transformator montiran na podlogu integrirana je vanjska montažna oprema za distribuciju električne energije koju je neovisno razvio Mingtuo Electric. Integrira visokonaponsku sklopku opterećenja, utične osigurače s dvostrukom osjetljivošću, uljni transformator i niskonaponski izlazni ormarić u jedan zajednički zapečaćeni spremnik za ulje, usvajajući potpuno zatvoreni i potpuno izolirani dizajn uronjen u ulje.

Podržava i prstenastu mrežu i terminalne jednostruke načine napajanja, naširoko primijenjene u urbanim obnovama elektroenergetskih mreža, stambenih zajednica, komercijalnih trgova, distribuiranih fotonaponskih elektrana, industrijskih parkova i privremenih građevinskih projekata opskrbe električnom energijom.

Temeljne prednosti proizvoda

Ultrakompaktna integrirana struktura s jednim spremnikom

Sve visokonaponske zaštitne komponente i tijelo transformatora dijele jedan zatvoreni spremnik ulja. Ukupni volumen je samo 1/3~1/5 europske box trafostanice s istim kapacitetom, uvelike smanjujući zauzetost zemljišta i troškove gradnje. Integrirani dizajn s jednom kutijom pojednostavljuje pomorski i kopneni transport i postavljanje temelja na licu mjesta.

Potpuna izolacija i visoka sigurnost na dodir

Visokonaponske dolazne linije imaju potpuno izolirane koljenaste kabelske konektore; vanjska površina priključka kabela je bez naelektrisanja i može se dodirnuti za siguran rad. Utični osigurač dvostruke osjetljivosti, pričuvni osigurač koji ograničava struju, ostvaruje dvostruku zaštitu od prekomjerne struje i preopterećenja, izbjegavajući pregorevanje opreme. Dizajn uzemljenja u tri točke eliminira izložene dijelove pod naponom kako bi se spriječile nezgode strujnog udara.

Nisko održavanje i dug radni vijek

Potpuno zabrtvljeni spremnik za ulje izolira izolacijsko ulje od zraka, usporavajući starenje ulja za dugoročni rad bez održavanja. Standardni utični osigurač i kabelski terminali omogućuju brzu zamjenu oštećenih komponenti bez složenog rastavljanja. Kućište od hladno valjanog čelika s antikorozivnim vanjskim elektrostatskim premazom prilagođava se kiši, prašini i vanjskom okruženju visoke vlažnosti.

Fleksibilni prilagođeni niskonaponski odjeljak

Podržava sheme ožičenja prstenaste glavne mreže i jednog terminala za napajanje, ostvarujući besprijekorno prebacivanje napajanja radi poboljšanja pouzdanosti napajanja. Niskonaponski odjeljak čuva obilje instalacijskih tračnica za MCCB, višenamjenska mjerača snage, ATS automatski prijenosni prekidač i module za kompenzaciju jalove snage, potpuno prilagodljive prema zahtjevima korisnika.

Jezgra transformatora s malim gubicima

Ugrađeni transformator uronjeni u ulje ima jezgru od silikonskog čeličnog lima s preklopom, koja se odlikuje niskim gubitkom u praznom hodu, niskom bukom pri radu i snažnom otpornošću na kratki spoj i preopterećenje. Omogućuje dugotrajni rad pri preopterećenju bez skraćivanja radnog vijeka, stabilan za kontinuirane industrijske scenarije velikog opterećenja.

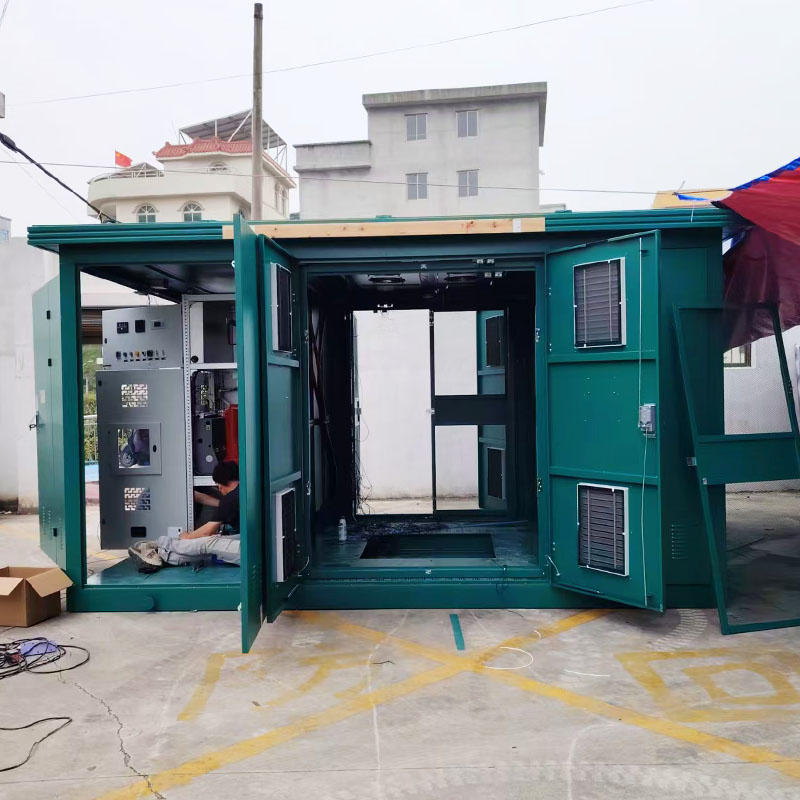

Unutarnja struktura
Visokonaponski odjeljak (lijeva strana) Opremljen prekidačem opterećenja, utičnim osiguračem s dvostrukom osjetljivošću, koljenastim kabelskim priključcima i uljnim odvodnikom munje. Sve visokonaponske komponente pod naponom uronjene su u izolacijsko ulje transformatora, potpuno su zabrtvljene i izolirane; rezervirani radni prozori za zamjenu osigurača i rutinski pregled.

Glavni spremnik transformatora (područje srednje jezgre) Trofazna jezgra transformatora uronjena u ulje i namot, zajednički spremnik za ulje s visokonaponskim komponentama. Trostrano izložena struktura radijatora za učinkovito odvođenje topline, opremljena indikatorom razine ulja, ventilom za smanjenje tlaka i ventilom za ispuštanje ulja za jednostavno praćenje i održavanje.

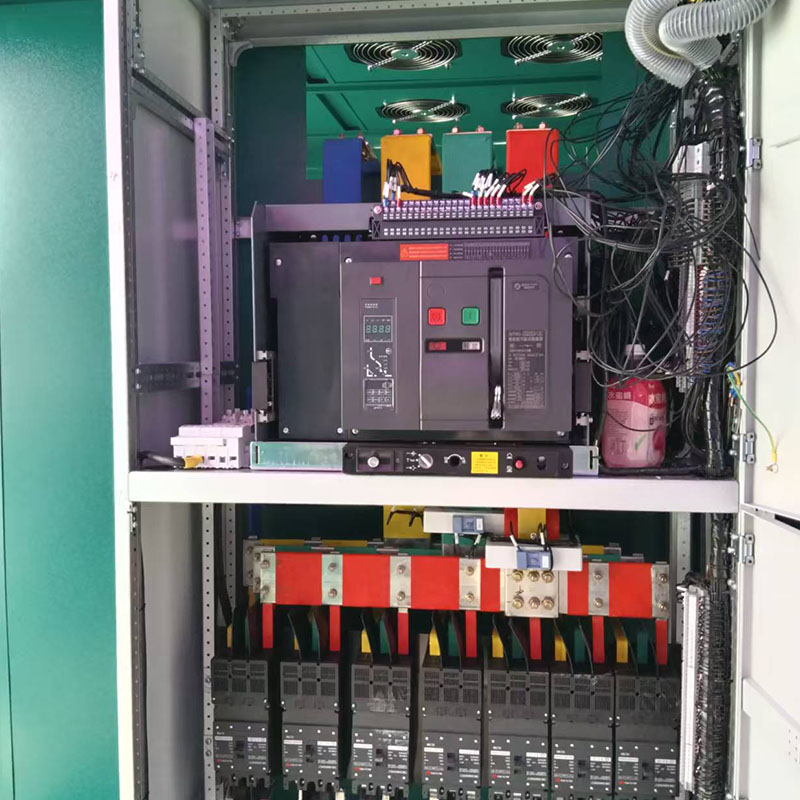

Niskonaponski odlazni odjeljak (desna strana) Neovisna čelična pregrada odvojena od spremnika transformatora. Rezervirane montažne šine za sklopke u lijevanom kućištu, višenamjenska mjerača snage, priključne blokove i uređaje za kompenzaciju jalove snage. RS485 komunikacija rezervirana za spajanje inteligentnog sustava za nadzor napajanja.

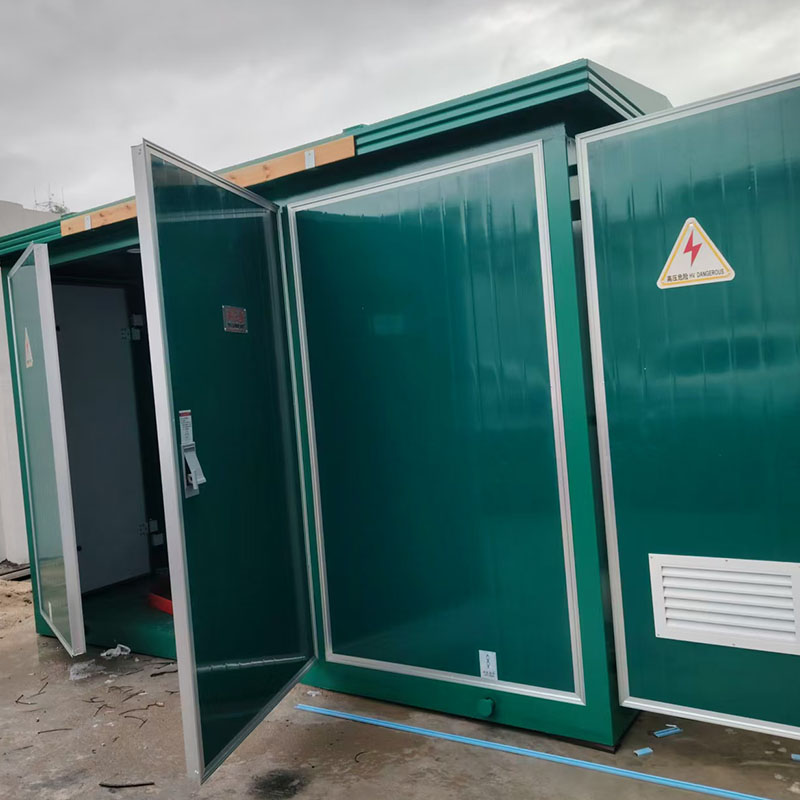

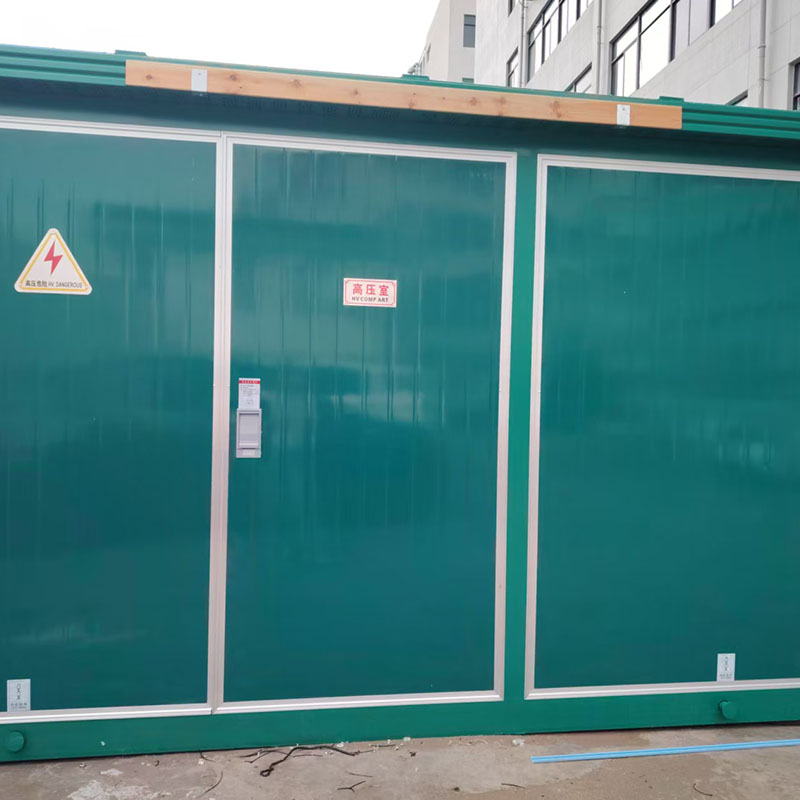

Vanjsko kućište Integrirani jednodijelni ormar od hladno valjanog čeličnog lima s kosim vrhom za odvodnju kišnice. Elektrostatičko prskanje protiv hrđe na otvorenom, višestruka vrata ormarića koja se mogu zaključati za tajno održavanje svakog odjeljka.

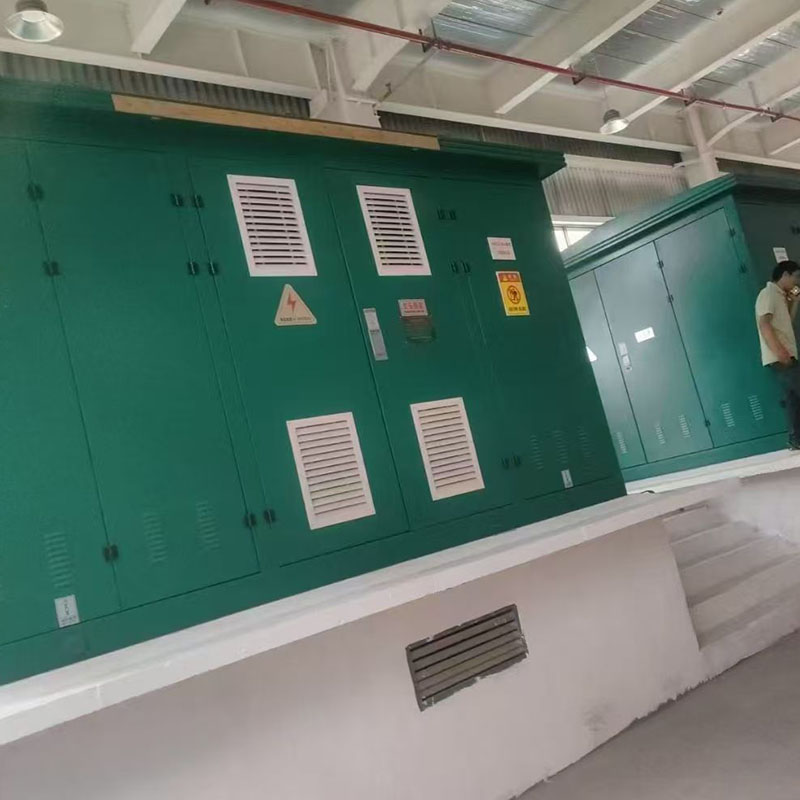

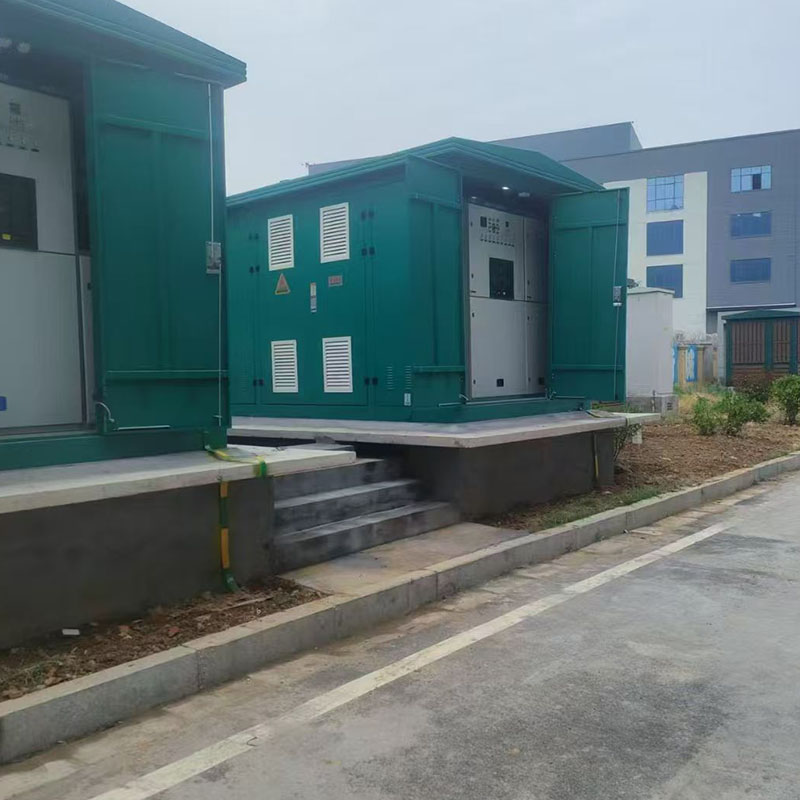

Scenariji primjene

Obnova gradske električne mreže, stambenih četvrti, škola, bolnica i komercijalnih trgovačkih centara; Distribuirane fotonaponske elektrane, vjetroelektrane i pohrana energije koja podržava distribuciju električne energije; Industrijske tvorničke radionice, rudarska poduzeća i napajanje parkova; Privremeno građevinsko napajanje za autoceste, tunele, željeznički tranzit i komunalne projekte; Ruralna elektrodistribucijska mreža i centralizirano napajanje ulične rasvjete.
