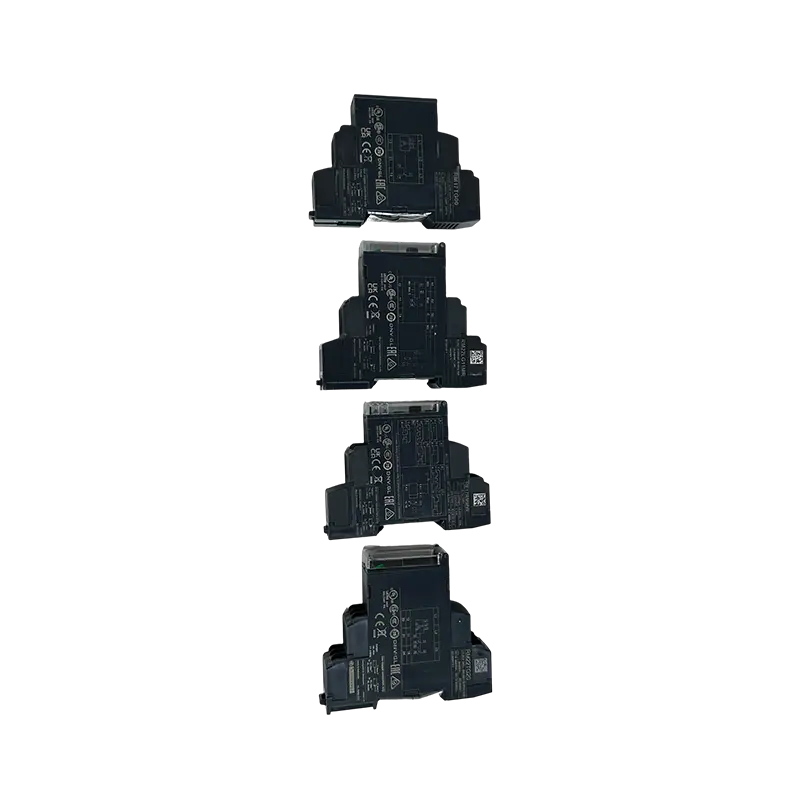

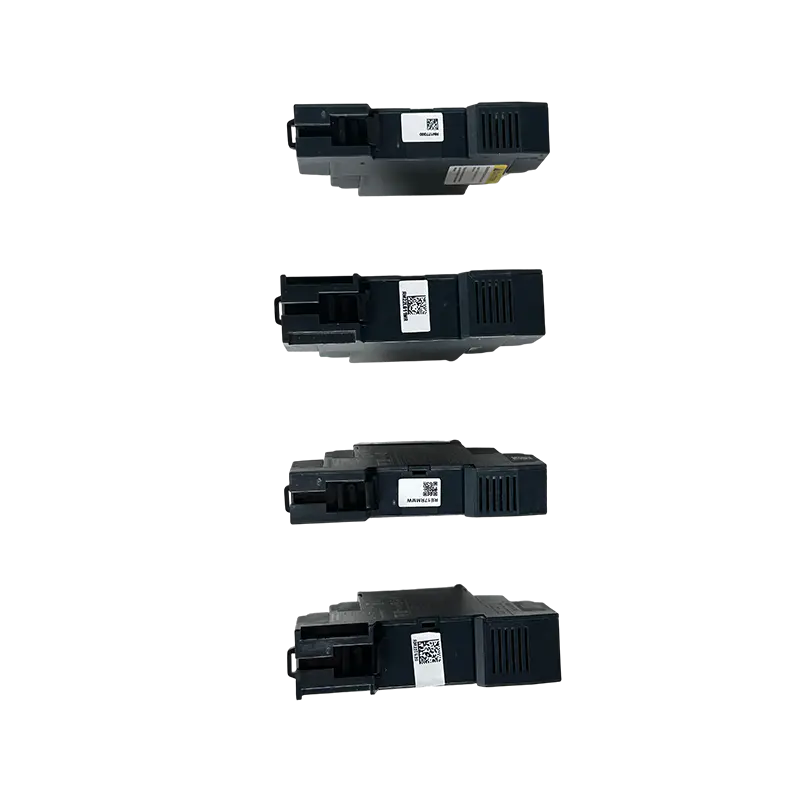

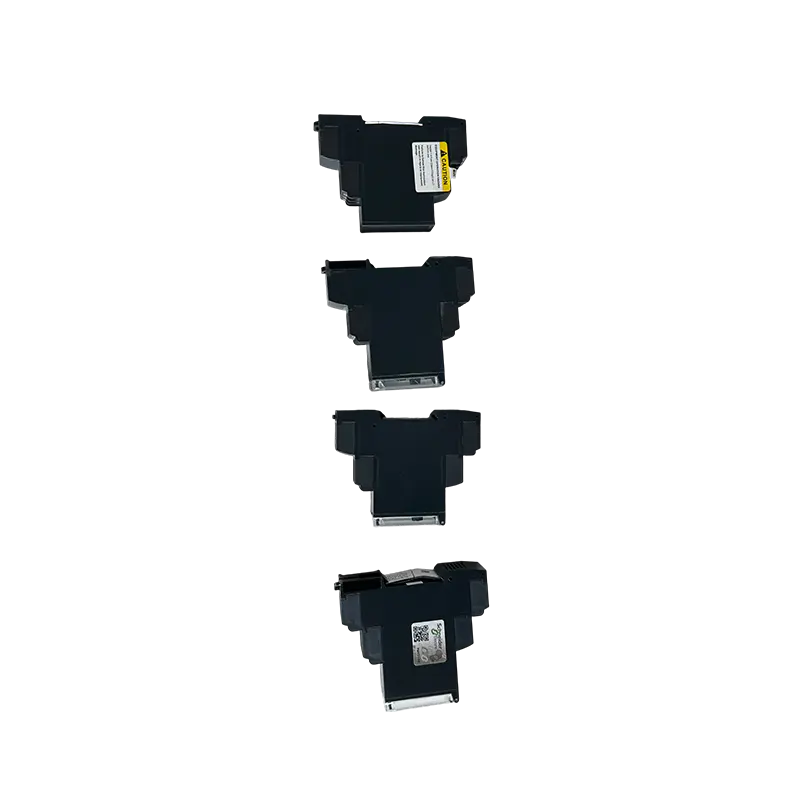

RM22TG20 Jednostavni slijed faza i relej za gubitak faze

Osnovne funkcije: Prati samo neispravan slijed faza i gubitak faze u trofaznom napajanju; ne otkriva uvjete prenapona ili podnapona.

Definicije terminala
L1/L2/L3: Spojite izravno na trofazno napajanje od 380 V;
11/12/14: Kvar izlaznih kontakata.

Praktične funkcije
1. Sprječavanje obrnute rotacije: Ako su trofazni vodovi neispravno spojeni (pogrešan redoslijed faza), kontakti releja se otvaraju i motor se ne može pokrenuti, sprječavajući oštećenje opreme uzrokovano obrnutom rotacijom ventilatora ili zračnih kompresora.
2. Zaštita od gubitka faze: Ako je jedna od tri žice pod naponom isključena, upravljački krug se odmah prekida, sprječavajući pregrijavanje motora i izgaranje zbog gubitka faze.
Tipične primjene: Ventilatori, rashladne jedinice i standardne trofazne pumpe za vodu.
